PLC通訊口燒壞，其實都是線惹的禍
PLC通訊口燒壞，其實都是

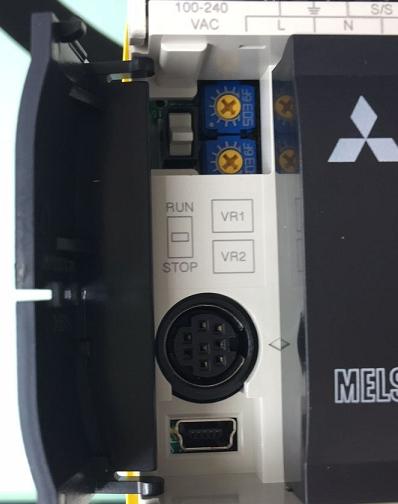

有些用戶，經常PLC編程口被燒壞，導致不能通訊。嚴重者PLC直接報ERR錯誤，或者不能RUN。
PLC送到三菱維修中心后，得出的結果往往是不在保修范圍內，要收取相關費用。
有的CPU板主芯片直接損壞，需要換CPU板，維修費用昂貴。
但編程口燒壞這種現象，在三菱屏和三菱PLC連接的情況，基本不會發生。
以我公司銷售的情況看，一次也沒有。是不是很奇怪？
為了尋找原因，我們曾對受害用戶進行了調查。
遇到故障的用戶，絕大部分都使用了威綸，步科，MCGS等廠家的觸摸屏和PLC通訊。
由于我們沒有銷售此類產品，所以之前忽略了這個環節。深入調查后，發現問題原來是出在觸摸屏的通訊線上！
這些觸摸屏的銷售商為了省錢，購買的是極廉價的通訊線。
這些線的制作往往很不規范，常見問題有：
1、應該有屏蔽層的，沒有屏蔽層。
2、應該加電阻的，沒有加電阻。
3，加了屏蔽層的，屏蔽層和信號腳短路
比如某家的線，屏蔽層沒有用套管，DB9頭子側屏蔽層與信號腳SDA短路。然后有外部電流流入屏蔽層，強電就進入了PLC通訊口，導致?lián)p毀。
原本屏蔽層是為了讓異常的電流，流向大地。但由于國內地線極不規范，有的現場會有異常電流在屏蔽層和設備外殼之間流竄。
最嚴重的是這根線的屏蔽層和信號線已經短路，這樣就直接導致電流涌向了PLC編程口。PLC編程口的電壓是5V。而流入的異常電壓往往遠高于此值。
所以建議使用此類觸摸屏的用戶，向相關供應商說明，使用好質量的通訊線。
以3米長的通訊線為例，廉價品和合格品之間的價格差異，在制造成本上只相差幾元錢。但這幾元錢，輕微故障可能是搞壞一個PLC，產生幾百元上千元的維修費。重者是影響生產，導致更加嚴重的經濟損失。
