quanyuan
級別: 探索解密
精華主題: 0
發帖數量: 98 個
工控威望: 185 點
下載積分: 743 分
在線時間: 61(小時)
注冊時間: 2010-04-05
最后登錄: 2014-05-08
查看quanyuan的 主題 / 回貼
樓主  發表于: 2011-08-05 06:32
圖片:
Re:PLC計數和編碼器Z相問題。。。

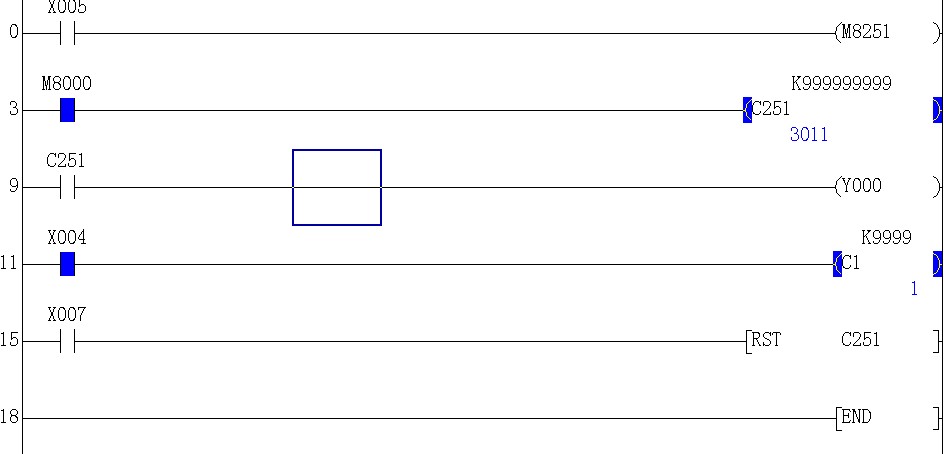

請幫忙看看,程序如圖,請問1;編碼器有A相,B相,Z相,Z相是編碼器轉一周發一個脈沖,我的編碼器怎么一直是導通的呀,我Z相接在x004上面的,X004燈一直是亮的(看程序)問題2:我用C251高速計數器,對應M8251繼電器,(編程手冊上說,M8251導通/斷開可以改變c251的計數方向,是增/減)我接通和不接通M8251都是一樣的(C251計數器正轉加,反轉減).我的理解是m8251不動作,正轉編碼器加計數,m8251動作了。正轉編碼器就該減計數,怎么會沒有反應呢。這個M8251到底是什么意思呀,
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-07-03
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2011-08-05 07:52
要知道,C251占用的X0,X1的濾波常數是10微妙,太快了,20個脈沖???想要在程序中看得清楚的話就加大脈沖數。當程序中用到了C251只有AB相脈沖信號,沒有Z相信號。M8251你還是理解錯了,M8251的意思是當C251的脈沖數減少的時候M8251就ON,增加時就是OFF,M8251是受C251的加減計數控制的,不是用M8251去控制C251的計數方向的。
quanyuan
級別: 探索解密
精華主題: 0
發帖數量: 98 個
工控威望: 185 點
下載積分: 743 分
在線時間: 61(小時)
注冊時間: 2010-04-05
最后登錄: 2014-05-08
查看quanyuan的 主題 / 回貼
2樓  發表于: 2011-08-05 11:20
圖片:

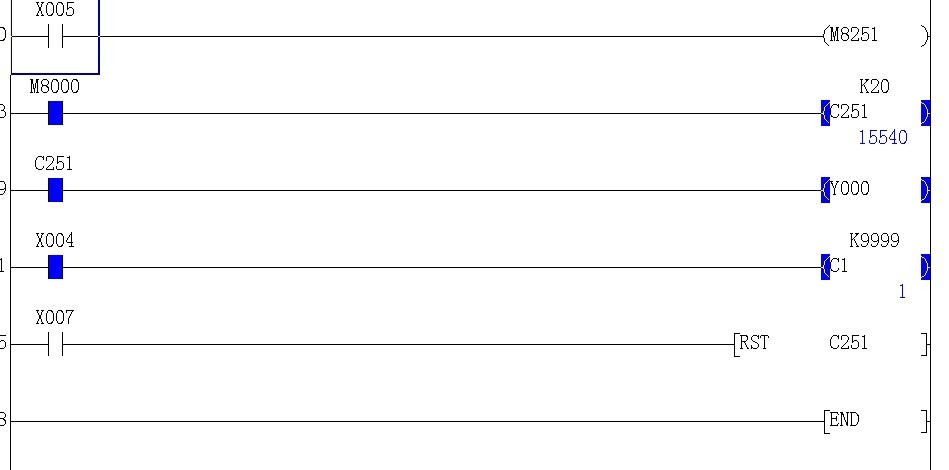

我A相接x0,B相接x001,Z相接的X004,我就是不轉動編碼器,Z相接在plc上的X004也是一直亮著的,我現在把20改為K99999還是一樣的呢。我問的是Z相(x004)為什么一直有輸出,M8251的問題還是不太明白呢,請大俠指點謝謝
wu32u2
耐得住挫折的打磨,我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的 主題 / 回貼
3樓  發表于: 2011-08-05 11:46
你把X4改上升沿或者下降沿試試
成功的路上需要幫助
quanyuan
級別: 探索解密
精華主題: 0
發帖數量: 98 個
工控威望: 185 點
下載積分: 743 分
在線時間: 61(小時)
注冊時間: 2010-04-05
最后登錄: 2014-05-08
查看quanyuan的 主題 / 回貼
4樓  發表于: 2011-08-05 12:13
改了,也試了,還是不行?
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-07-03
查看匯榮鋁業的 主題 / 回貼
5樓  發表于: 2011-08-05 13:13
你的編碼器是什么型號的?我這個編碼器怎么就不呢,我的TRD-J360-RZL,無錫光洋的。
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
6樓  發表于: 2011-08-05 13:26
看看編碼器的輸出形式,有高低電平之分,還有的是差分輸出形式的,不要是編碼器就可以接到PLC上。
變頻器中心放卷,可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作,承接多功能衛生巾中包機制造,尿褲垛碼機制造
QQ:84818626
電話:18923140420
左邊的幸福
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看左邊的幸福的 主題 / 回貼
7樓  發表于: 2011-08-05 15:15
回帖是美德 幫你頂哦 嘿嘿
quanyuan
級別: 探索解密
精華主題: 0
發帖數量: 98 個
工控威望: 185 點
下載積分: 743 分
在線時間: 61(小時)
注冊時間: 2010-04-05
最后登錄: 2014-05-08
查看quanyuan的 主題 / 回貼
8樓  發表于: 2011-08-05 16:26
我的也是無錫光陽的,型號是TRD-J1000-RZ-2M的
xiejun8103
三人行,必有我?guī)?/div>
級別: 工控俠客
精華主題: 0
發帖數量: 327 個
工控威望: 2118 點
下載積分: 3244 分
在線時間: 299(小時)
注冊時間: 2009-10-26
最后登錄: 2019-07-02
查看xiejun8103的 主題 / 回貼
9樓  發表于: 2011-08-05 16:51
估計是接線問題,PNP NPN要搞清.回路是否正確,看程序沒多大問題.
