樓主發表于: 2012-08-23 19:24

只看樓主 | 小中大

圖片：

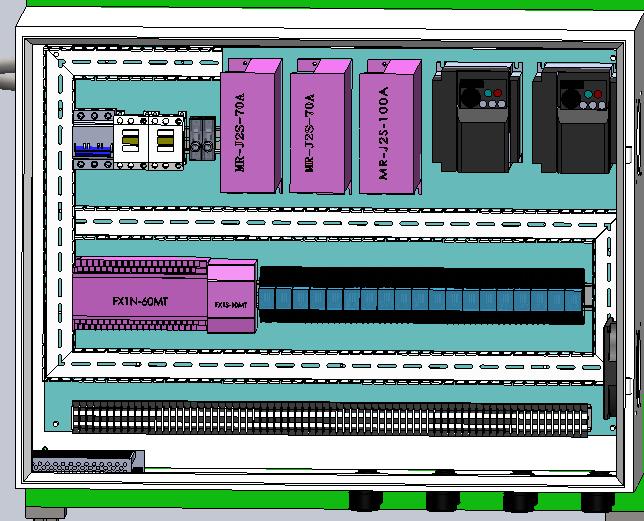

我自己設計的一個電氣系統，我自己接線，不知道這樣排版是否恰當，請大家指點指點，改善我的不足，謝謝了

本帖最近評分記錄：

下載積分:+5(tonyyun) 可以的

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2868 個
工控威望: 4499 點
下載積分: 222149 分
在線時間: 3233(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-04
查看二手工控電器的主題 / 回貼

1樓發表于: 2012-08-23 19:33

只看該作者 | 小中大

打聽一下樓主你這排版軟件是什么？？？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

小珠珠

人生沒有彩排，每天都在現場直播。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 3142 點
下載積分: 7387 分
在線時間: 283(小時)
注冊時間: 2012-07-07
最后登錄: 2019-12-10
查看小珠珠的主題 / 回貼

2樓發表于: 2012-08-23 19:37

只看該作者 | 小中大

SOlid works 2010版本的。

伏安

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-28
查看伏安的主題 / 回貼

3樓發表于: 2012-08-23 19:52

只看該作者 | 小中大

真佩服樓主,電控柜布局都搞三維,我就是用AutoCAD,也只是畫個框再在里面標上名稱完事,慚愧,慚愧。

roran

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 255 點
下載積分: 892 分
在線時間: 155(小時)
注冊時間: 2007-09-09
最后登錄: 2022-10-28
查看roran的主題 / 回貼

4樓發表于: 2012-08-23 19:54

只看該作者 | 小中大

1.太擠，換個大點的柜子多不了多少錢吧？
2.變頻器是否重選個型號，緊湊點，高度和伺服差不多的。
3.繼電器沒必要那么多的，建議選哪種線圈和觸點分開的，像歐姆龍哪種觸點一個上一個下的不適合。
4.開關電源那樣放影響散熱，不一定燒，但不規范。
玩伺服，抗干擾是關鍵，亂說的，別當真。
