樓主發表于: 2013-10-30 17:58

只看樓主 | 小中大

急停按鈕被按下釋放后，需要按復位按鈕才能啟動系統的繼電器線路圖，復位按鈕為常開型。我自己畫了下，感覺有點復雜，壇友們可有簡單的畫法？謝謝！

專心學工控技術，請各位幫忙指教

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

1樓發表于: 2013-10-30 18:22

只看該作者 | 小中大

用cad畫嗎，就畫成PLC內部常開和常閉就好了呀。

學者

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的主題 / 回貼

2樓發表于: 2013-10-30 22:06

只看該作者 | 小中大

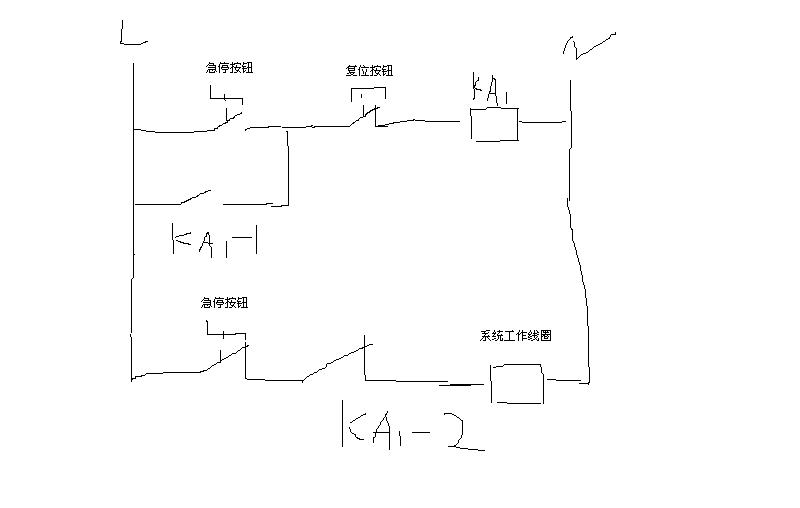

找到答案了，上傳供壇友參考

專心學工控技術，請各位幫忙指教

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的主題 / 回貼

3樓發表于: 2013-10-30 22:07

只看該作者 | 小中大

貌似跟題目意思不符，用了常閉型的復位按鈕了

專心學工控技術，請各位幫忙指教

小鼻子

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 580 分
在線時間: 1(小時)
注冊時間: 2013-10-24
最后登錄: 2013-11-11
查看小鼻子的主題 / 回貼

4樓發表于: 2013-10-30 22:42

只看該作者 | 小中大

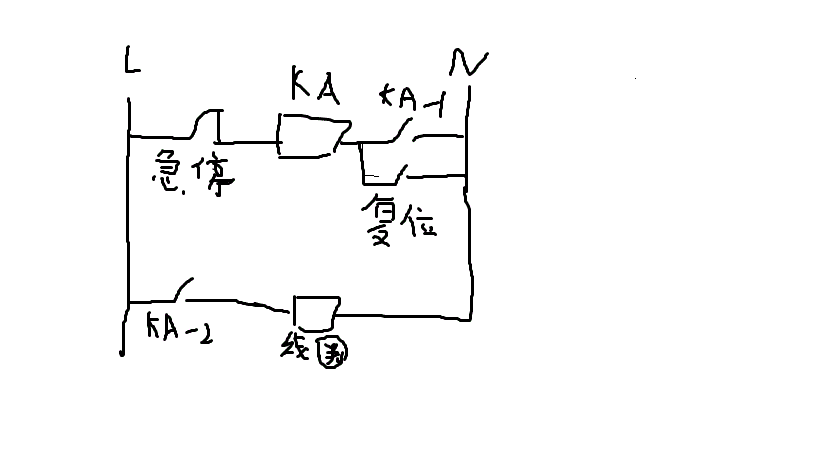

圖片：

你看看行不行！用鼠標畫畫好難！

本帖最近評分記錄：

下載積分:+5(guochunyi) 熱心助人！

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8306 個
工控威望: 10440 點
下載積分: 21243 分
在線時間: 3111(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-12
查看guochunyi的主題 / 回貼

5樓發表于: 2013-10-31 07:37

只看該作者 | 小中大

樓上的思路正確，切合題意，只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-09
查看銘杰工控的主題 / 回貼

6樓發表于: 2013-10-31 08:31

只看該作者 | 小中大

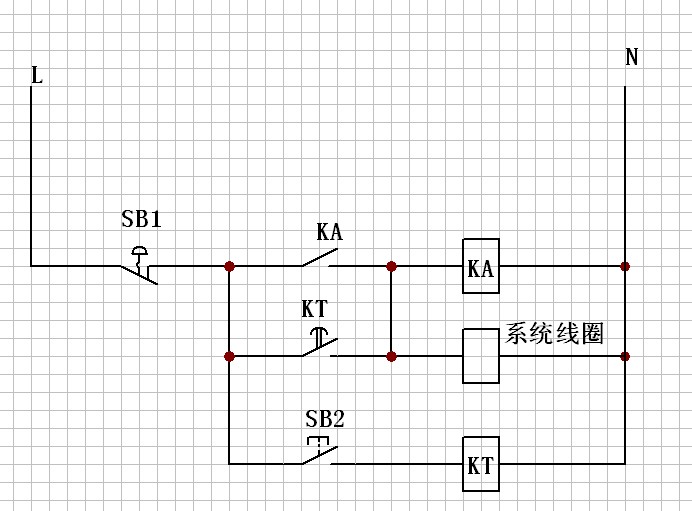

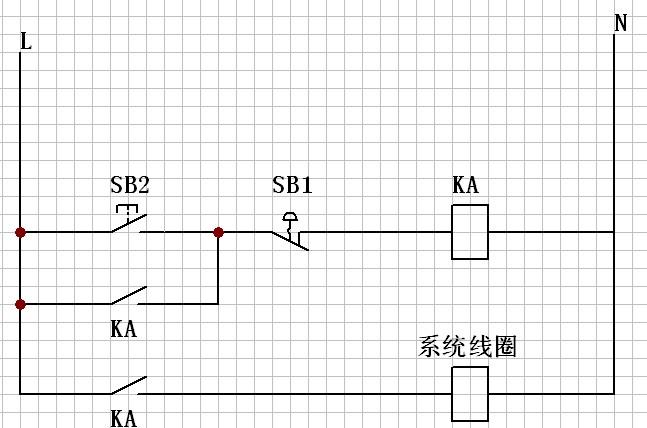

給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

xxaa00511

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 263 點
下載積分: 1494 分
在線時間: 74(小時)
注冊時間: 2011-09-07
最后登錄: 2020-03-21
查看xxaa00511的主題 / 回貼

7樓發表于: 2013-10-31 11:48

只看該作者 | 小中大

引用
引用第6樓銘杰工控于2013-10-31 08:31發表的 :
給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的
[attachment=113779]
[attachment=113780]

樓上用的是visio畫的圖？

jiaogeishui

我是楊利勇

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 275 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2024-11-05
查看jiaogeishui的主題 / 回貼

8樓發表于: 2013-10-31 11:57

只看該作者 | 小中大

引用
引用第5樓guochunyi于2013-10-31 07:37發表的 :
樓上的思路正確，切合題意，只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。

你這樣調換位置應該是更不安全，好嗎，開關是不能直接連在零線上的

學無止境

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8306 個
工控威望: 10440 點
下載積分: 21243 分
在線時間: 3111(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-12
查看guochunyi的主題 / 回貼

9樓發表于: 2013-10-31 12:39

只看該作者 | 小中大

引用
引用第8樓jiaogeishui于2013-10-31 11:57發表的 :

你這樣調換位置應該是更不安全，好嗎，開關是不能直接連在零線上的

對比看看6樓得畫法。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的主題 / 回貼

10樓發表于: 2013-10-31 16:01

只看該作者 | 小中大

引用
引用第4樓小鼻子于2013-10-30 22:42發表的 :
你看看行不行！用鼠標畫畫好難！

貌似你這個系統關閉電源后，再啟動電源，還要按下復位按鈕系統才能工作

專心學工控技術，請各位幫忙指教

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-09
查看銘杰工控的主題 / 回貼

11樓發表于: 2013-10-31 16:46

只看該作者 | 小中大

引用
引用第7樓xxaa00511于2013-10-31 11:48發表的 :

樓上用的是visio畫的圖？

是一種古老的制圖軟件 Protel 99SE
現在逐步使用Eplan

溫嶺市正凱自動化設備有限公司 15057679726
