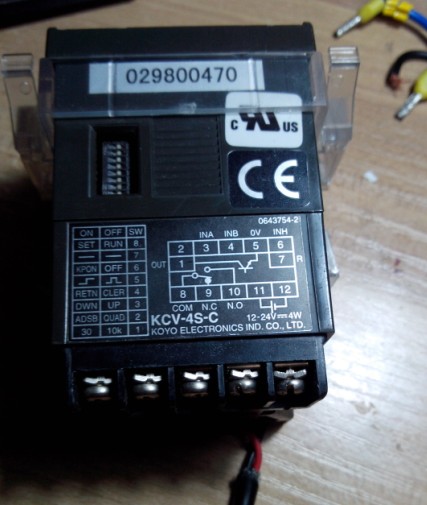

看圖好像是個高速計數器，INA和INB是什么意思，那2個點導通才開始計數呢，這幾個端子都是什么意思呢？我試著短接了好幾個端子，面板的計數值一直是0，怎么回事呢？官網上手冊也查不到了，這是老型號。請大家指教一下，謝謝

從圖上的接線圖來看，拔碼開關8要置于off位，才處于工作狀態，當置于on位時，是設置狀態，INT INB 輸入A 輸入B的意思

那2個點導通時，才開始計數，我短接0V和INA時，面板計數還是0，沒有變化，怎么回事

估計是計數值沒設置，剛剛在光洋官網下載了2013的計數器綜合樣本，發現里面有這個計數器的說明書，樓主去下載吧

11腳電源正，12腳電源-，8 9常閉，9 10常開。3腳是a輸入，4腳是b輸入。1 4 5外接接近開關，1 3 5是一樣的，任選一種�？赡苁且环N順計數，另外一種是逆計數。

3樓說的對，先找說明明書，自己搞懂記得牢。

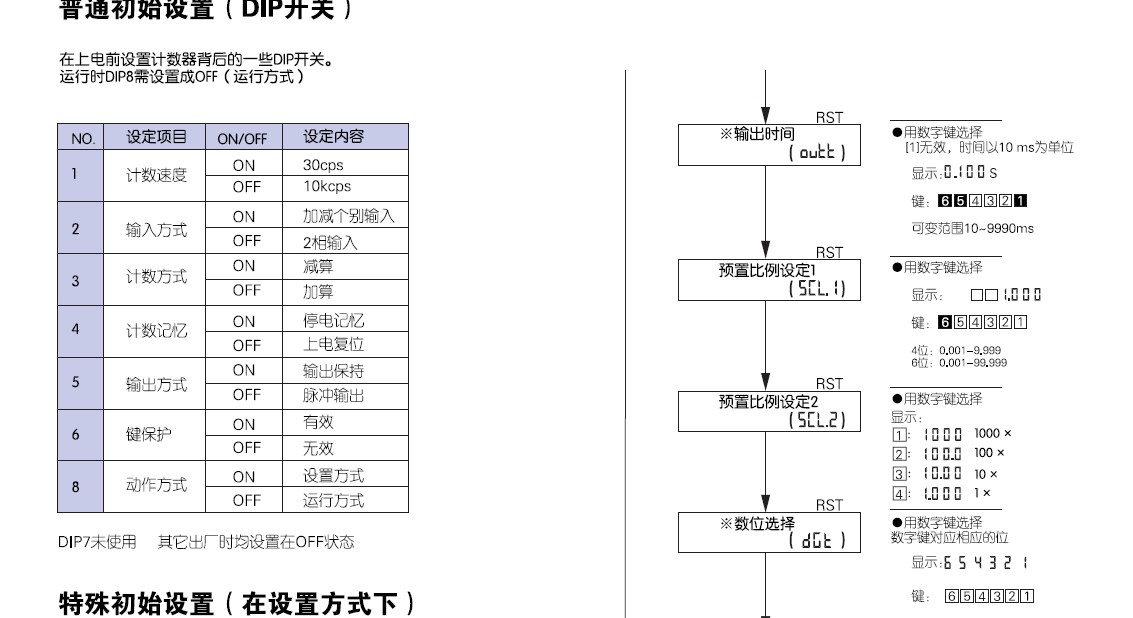

謝謝大家，計數器的設定，在選型手冊里有，搞定了，謝謝

KCV系列－－
● 豐富的計數功能
可把輸入脈沖變換成任意值顯示。
2相加/減分別輸入：計數范圍可正，可負 加算/減算 可選擇計數器的表示方式為加算方式或減算方式
● 警報輸出功能
利用警報輸出功能，可進行2段輸出設定。
● 10kcps高速反應速度
輸入最高頻率可達10kcps，可分別選擇30、200、1k、10kcps的頻率
● 面板保護等級IP65
● CE、UL認證


型號    尺寸(mm)    數字顯示    種類    位數    電源    檢知器電源
KCV-4S    48×48    紅色/緑色 LED顯示
加減算

單組預設

(預定輸出)

4    AC85～264V    DC24V 60mA
KCV-4S-C    DC10～26.4V    -
KCV-6S    6    AC85～264V    DC24V 60mA
KCV-6S-C    DC10～26.4V    -
KCV-4T
加減算

總量計數器

4    AC85～264V    DC24V 60mA
KCV-4T-C    DC10～26.4V    -
KCV-6T    6    AC85～264V    DC24V 60mA
KCV-6T-C    DC10～26.4V    -

接線應該按四樓說的沒錯
