伏安
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-28
查看伏安的 主題 / 回貼
樓主  發表于: 2017-07-05 11:35

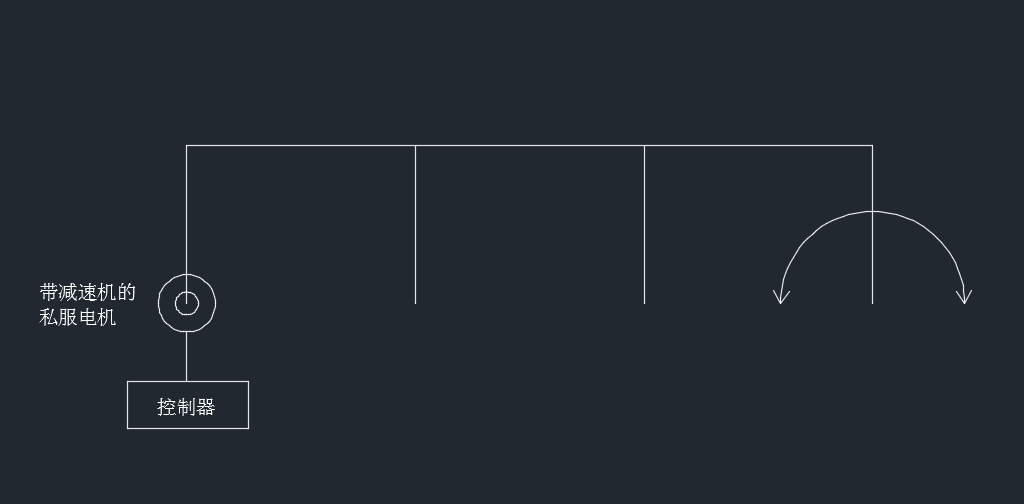

圖片:
需要設計一個180度來回擺動機構,同時擺動4個轉軸做180來回擺動,以前用齒輪齒條、連桿加減速機做,但是很容易損壞,現在想改另一種結構,但是想不出好的辦法,曾想過用減速機帶動連桿直接驅動,但是這樣會有兩個死點,不知道用伺服馬達加減速機做正反轉再用連桿把四個軸連起來做180度擺動。




nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的 主題 / 回貼
1樓  發表于: 2017-07-05 15:22
就為這么一個功能就用伺服是不是太浪費了, 死點是可以用慣性克服的,再者串這么多級負載,如果負載轉矩過大,來回正反轉是很容易損壞電機的,而且也不經濟
Your happiness is everything.
jicjic111
進步
級別: 略有小成
精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-07-04
查看jicjic111的 主題 / 回貼
2樓  發表于: 2017-07-05 16:13
用凸輪控制不行嗎
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
3樓  發表于: 2017-07-05 17:00
直接用同步帶,一個旋轉氣缸,氣動旋轉氣缸本身剛性沒那么強,同步帶也是。控制簡單。
405611896@qq
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 125 點
下載積分: 936 分
在線時間: 17(小時)
注冊時間: 2016-04-16
最后登錄: 2025-01-23
查看405611896@qq的 主題 / 回貼
4樓  發表于: 2017-07-06 09:49
3樓正解
伏安
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-28
查看伏安的 主題 / 回貼
5樓  發表于: 2017-07-06 11:14
引用
引用第1樓nightblueblu于2017-07-05 15:22發表的  :
就為這么一個功能就用伺服是不是太浪費了, 死點是可以用慣性克服的,再者串這么多級負載,如果負載轉矩過大,來回正反轉是很容易損壞電機的,而且也不經濟

不存在浪費問題,主要是功能達到。
伏安
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-28
查看伏安的 主題 / 回貼
6樓  發表于: 2017-07-06 11:16
引用
引用第2樓jicjic111于2017-07-05 16:13發表的  :
用凸輪控制不行嗎

不知道怎么用凸輪控制,望指教。
伏安
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 314 點
下載積分: 827 分
在線時間: 382(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-28
查看伏安的 主題 / 回貼
7樓  發表于: 2017-07-06 11:44
引用
引用第3樓niningtt于2017-07-05 17:00發表的  :
直接用同步帶,一個旋轉氣缸,氣動旋轉氣缸本身剛性沒那么強,同步帶也是。控制簡單。

這是個測試機,測試一次要擺動10萬次,不知道氣缸能不能經得起長時間的使用,所以沒有考慮用旋轉氣缸,同步帶這個方法不錯,謝謝。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1297 個
工控威望: 6128 點
下載積分: 55792 分
在線時間: 1137(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-09
查看john42tw的 主題 / 回貼
8樓  發表于: 2017-07-06 11:54
引用
引用第7樓伏安于2017-07-06 11:44發表的  :

這是個測試機,測試一次要擺動10萬次,不知道氣缸能不能經得起長時間的使用,所以沒有考慮用旋轉氣缸,同步帶這個方法不錯,謝謝。


旋轉氣缸--OK
1935807118
級別: 家園常客
精華主題: 0
發帖數量: 680 個
工控威望: 872 點
下載積分: 2060 分
在線時間: 329(小時)
注冊時間: 2013-05-03
最后登錄: 2025-07-09
查看1935807118的 主題 / 回貼
9樓  發表于: 2017-07-06 12:23
我們這都是用凸輪來做。
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
10樓  發表于: 2017-07-06 12:47
引用
引用第7樓伏安于2017-07-06 11:44發表的  :

這是個測試機,測試一次要擺動10萬次,不知道氣缸能不能經得起長時間的使用,所以沒有考慮用旋轉氣缸,同步帶這個方法不錯,謝謝。

氣缸用個百萬次,千萬次應該是可以的,一次測10萬次,也夠測個幾十上百次的,即便更換,也不是難事
