工控人家園 綜合討論 請教關于現場485通信設備的接線

yuxilu

級別: 探索解密

精華主題: 0
發帖數量: 70 個
工控威望: 179 點
下載積分: 790 分
在線時間: 200(小時)
注冊時間: 2015-09-05
最后登錄: 2025-06-28
查看yuxilu的主題 / 回貼

樓主發表于: 2021-10-28 11:34

只看樓主 | 小中大

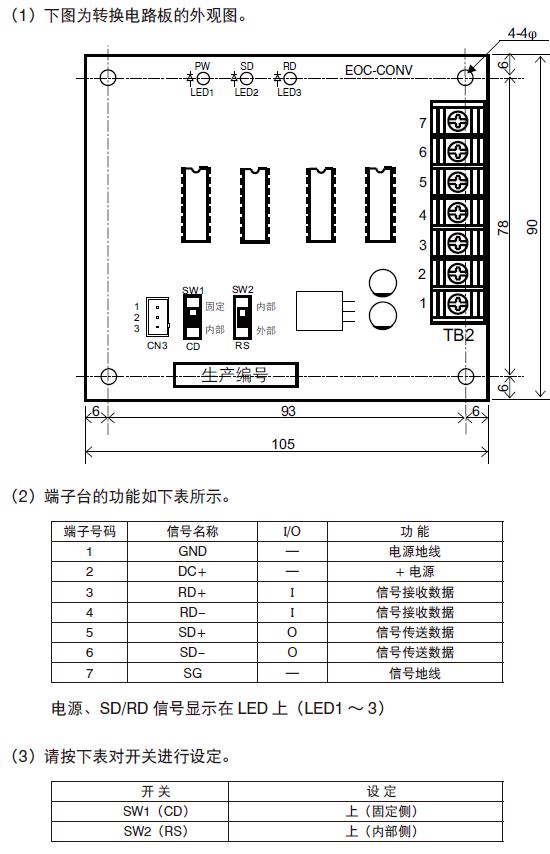

現場有1臺進口設備，廠家使用PLC和設備內CPU控制板和LCD控制面板通信，PLC通信口是232的，中間使用了一個轉換電路板，最終和設備的兩個電路板的485口通信。

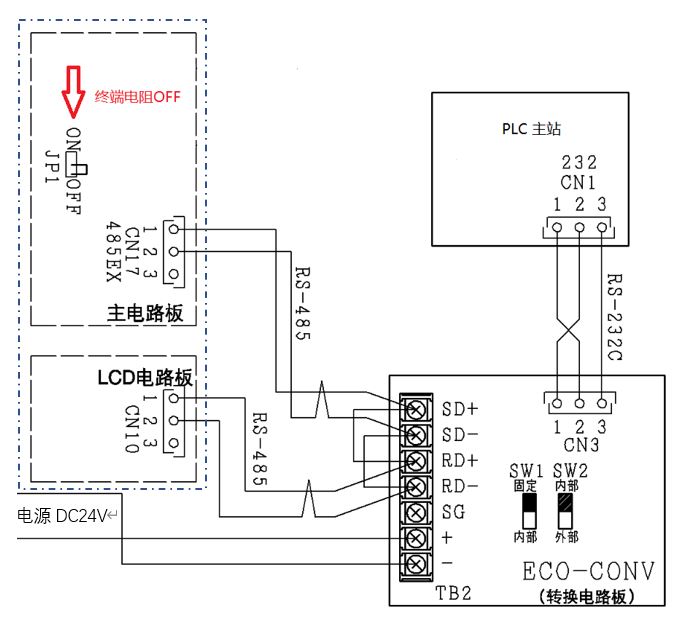

連接圖如下，不太理解這個接線方式。

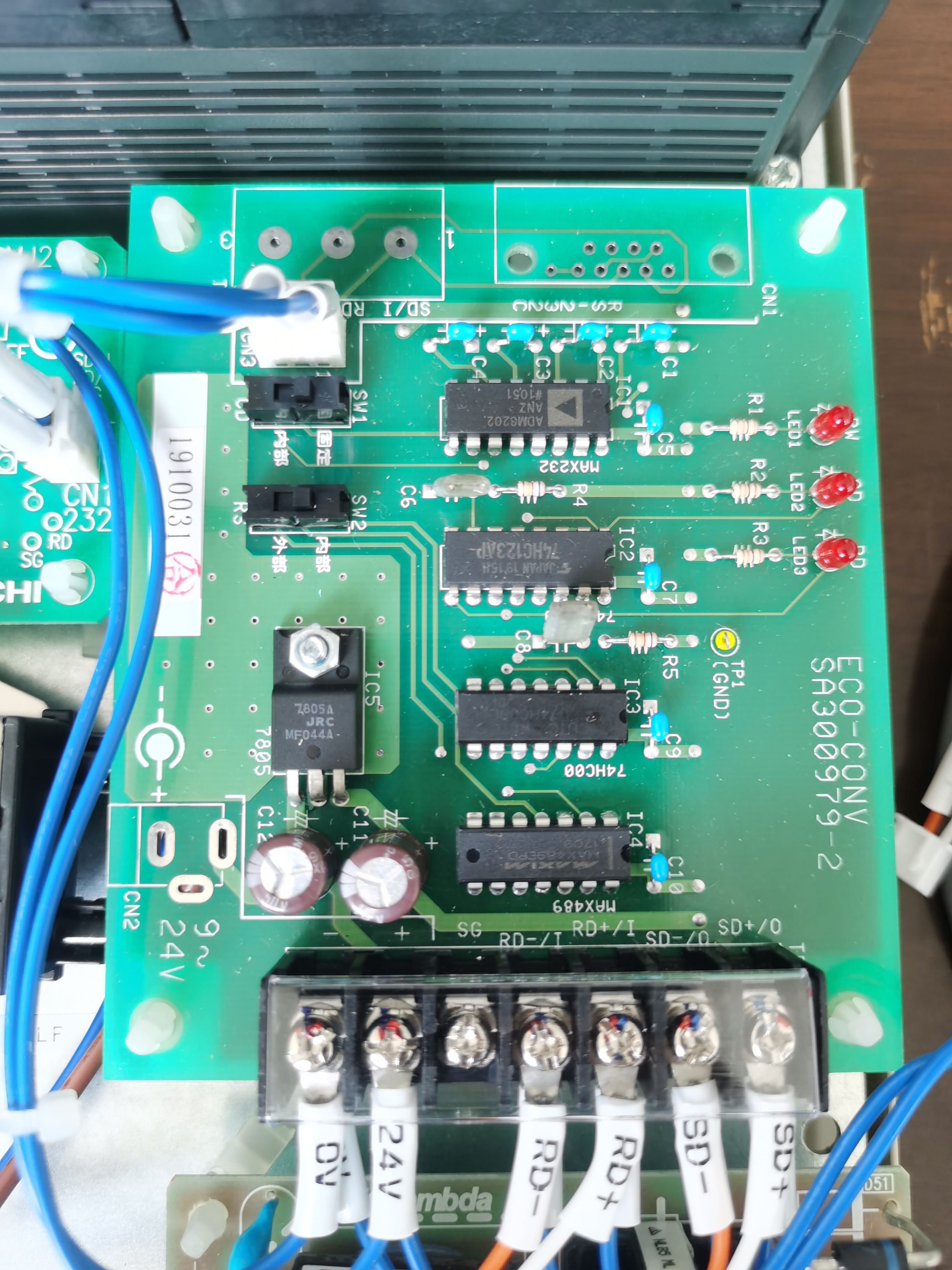

轉換電路板照片

siyatu2001

級別: 家園常客

精華主題: 0
發帖數量: 556 個
工控威望: 611 點
下載積分: 59577 分
在線時間: 722(小時)
注冊時間: 2021-03-09
最后登錄: 2025-07-09
查看siyatu2001的主題 / 回貼

1樓發表于: 2021-10-29 09:07

只看該作者 | 小中大

轉換板就是個rs232轉485電路

木林森

級別: 工控俠客

精華主題: 0
發帖數量: 352 個
工控威望: 2420 點
下載積分: 1157 分
在線時間: 239(小時)
注冊時間: 2020-08-16
最后登錄: 2025-07-08
查看木林森的主題 / 回貼

2樓發表于: 2021-10-29 09:17

只看該作者 | 小中大

就是232轉485半雙工接線呀，主電路板和LCD電路板看著只有兩個接口，實際內部是短接了，和轉換電路板T2側是一樣的

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3825(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-07
查看tingfenghu的主題 / 回貼

3樓發表于: 2021-10-29 12:34

只看該作者 | 小中大

232轉485，淘一個ADAM4520就可以代替
