工控人家園 綜合討論 Eplan 布局空間端子排如何關聯3D模型

gxcklgg

級別: 探索解密

精華主題: 0
發帖數量: 89 個
工控威望: 176 點
下載積分: 956 分
在線時間: 43(小時)
注冊時間: 2018-04-04
最后登錄: 2025-02-28
查看gxcklgg的主題 / 回貼

樓主發表于: 2024-10-14 10:13

只看樓主 | 小中大

圖片：

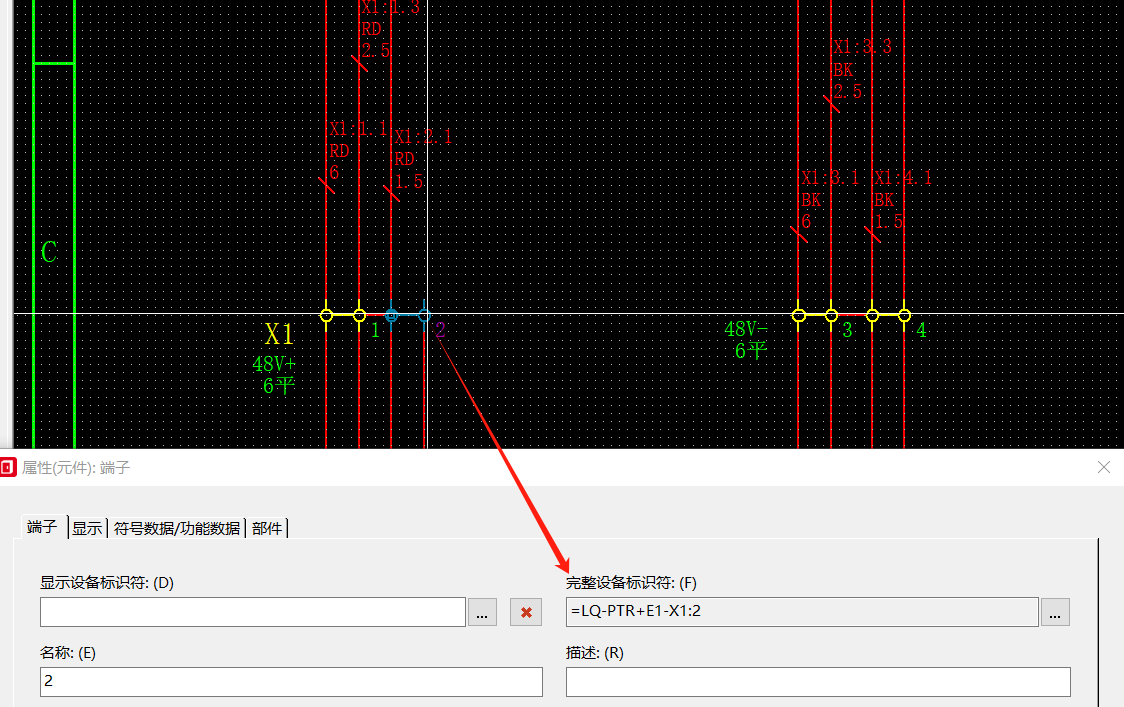

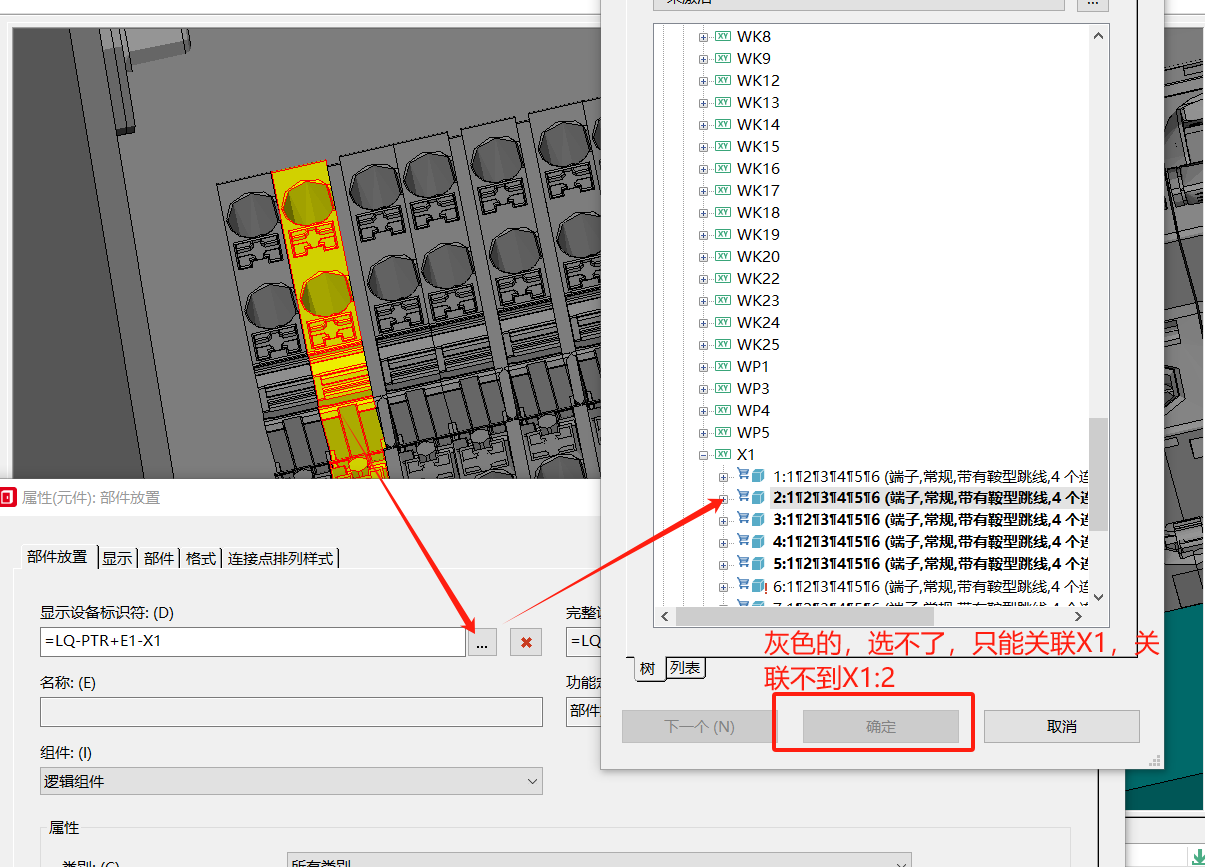

RT，原理圖中放置端子X1，會自動排X1:1，X1:2等，但是3D布局空間設備標識符選擇的時候只能選X1，選不到X1:2，自動布線時怎么知道連哪里呢。

gxcklgg

級別: 探索解密

精華主題: 0
發帖數量: 89 個
工控威望: 176 點
下載積分: 956 分
在線時間: 43(小時)
注冊時間: 2018-04-04
最后登錄: 2025-02-28
查看gxcklgg的主題 / 回貼

1樓發表于: 2024-10-14 18:17

只看該作者 | 小中大

大概是解決了，端子排要關聯部件，然后通過3D布局導航器放置到3D布局空間。
