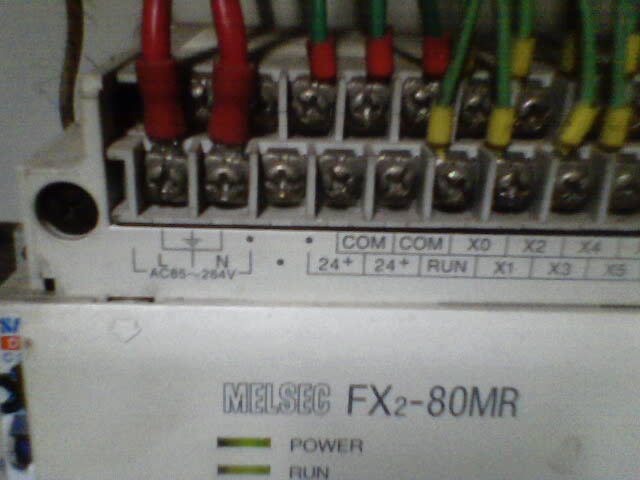

ＦＸ２ＰＬＣ輸入這樣接，誰能解釋？輸入ＣＯＭ與輸入ＣＯＭ＼左邊的圓點端子＼ＰＬＣ以外的２４Ｖ穩壓電源的負極短接，各個Ｘ輸入端子與ＰＬＣ以外的２４Ｖ穩壓電源的正極短接．

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

1樓發表于: 2009-03-15 13:15

只看該作者 | 小中大

注意了嗎？ＲＵＮ端子是接線的，它不輸入ＰＬＣ以外的２４Ｖ穩壓電源的正極電壓２４Ｖ＋，ＰＬＣ就不能運行！誰能當當老師，講一講？
另：修正＂ＦＸ２ＰＬＣ輸入這樣接，誰能解釋？輸入ＣＯＭ與輸入ＣＯＭ＼左邊的圓點端子＼ＰＬＣ以外的２４Ｖ穩壓電源的負極短接，各個Ｘ輸入端子與ＰＬＣ以外的２４Ｖ穩壓電源的正極短接＂

中國工控

學習

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的主題 / 回貼

2樓發表于: 2009-03-15 15:49

只看該作者 | 小中大

兄弟按照說明接吧，別自己搞什么所謂新奇特了

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6814 個
工控威望: 38418 點
下載積分: 11146 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-11
查看cvlsam的主題 / 回貼

3樓發表于: 2009-03-15 17:11

只看該作者 | 小中大

引用
引用第1樓aabbcc296于2009-03-15 13:15發表的 :
注意了嗎？ＲＵＮ端子是接線的，它不輸入ＰＬＣ以外的２４Ｖ穩壓電源的正極電壓２４Ｖ＋，ＰＬＣ就不能運行！誰能當當老師，講一講？
另：修正＂ＦＸ２ＰＬＣ輸入這樣接，誰能解釋？輸入ＣＯＭ與輸入ＣＯＭ＼左邊的圓點端子＼ＰＬＣ以外的２４Ｖ穩壓電源的負極短接，各個Ｘ輸入端子與ＰＬＣ以外的２４Ｖ穩壓電源的正極短接＂

你注意到了嗎？FX2機型無RUN開關，因此需要在RUN觸點上接線，給個24V電源，相當于----------| M8000|-------------------(RUN)-----，如果改為一個開關的話，那么就成為開關閉合程序運行。

而對于后續的問題，觸點需要提供電源來驅動，這在PLC接線中是很正常的事情，沒有需要什么解釋的，干接點啊，需要提供電源的。

以上

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

4樓發表于: 2009-03-15 21:42

只看該作者 | 小中大

FX2PLC有RUN----STOP開關
