工控人家園 資料互助 請問如何自制西門子CPU224PLC編程電纜

huangming778

學海無涯!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 212 點
下載積分: 726 分
在線時間: 151(小時)
注冊時間: 2009-05-13
最后登錄: 2017-08-27
查看huangming778的主題 / 回貼

樓主發表于: 2009-07-09 22:59

只看樓主 | 小中大

請問如何自制西門子CPU224PLC編程電纜?有沒有圖紙?請問如何自制西門子CPU224PLC編程電纜?有沒有圖紙?

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-25
查看wwcwwc的主題 / 回貼

1樓發表于: 2009-08-01 14:47

只看該作者 | 小中大

樓上:站上有的.自己找一下.我記得是用一個2SC9015三極管,一個680歐姆,一個6.8K歐姆的電阻.我已經做了好幾條了.十幾元錢既可搞定,就是太便宜了,所以也經常弄丟.呵呵呵.

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-25
查看wwcwwc的主題 / 回貼

2樓發表于: 2009-08-01 15:02

只看該作者 | 小中大

剛在站上找到了一個圖.照圖接線既可成功.

Doc1.doc (238 K) 下载次数:300

zheng8009

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 197 點
下載積分: 374 分
在線時間: 136(小時)
注冊時間: 2007-11-14
最后登錄: 2024-10-28
查看zheng8009的主題 / 回貼

3樓發表于: 2009-09-30 09:45

只看該作者 | 小中大

gggggggggg

mfw995

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 308 點
下載積分: 499 分
在線時間: 20(小時)
注冊時間: 2007-11-06
最后登錄: 2023-12-11
查看mfw995的主題 / 回貼

4樓發表于: 2009-12-07 11:08

只看該作者 | 小中大

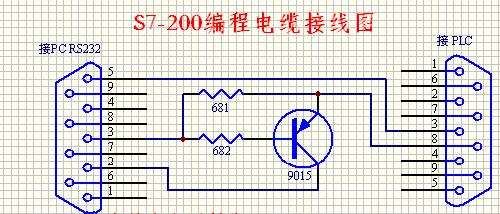

描述：S7-200自制編程電纜
圖片：

站內找來的

mfw995

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 308 點
下載積分: 499 分
在線時間: 20(小時)
注冊時間: 2007-11-06
最后登錄: 2023-12-11
查看mfw995的主題 / 回貼

5樓發表于: 2009-12-07 11:09

只看該作者 | 小中大

。(注：681是電阻，它的阻值是680歐姆；682是電阻，它的阻值是6.8K)

wg258

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 190 點
下載積分: 691 分
在線時間: 66(小時)
注冊時間: 2009-08-18
最后登錄: 2018-08-01
查看wg258的主題 / 回貼

6樓發表于: 2009-12-30 10:55

只看該作者 | 小中大

哦看看呢

feixue810504

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看feixue810504的主題 / 回貼

7樓發表于: 2010-02-27 20:29

只看該作者 | 小中大

這個最多了，
