樓主  發表于: 2009-04-20 14:30

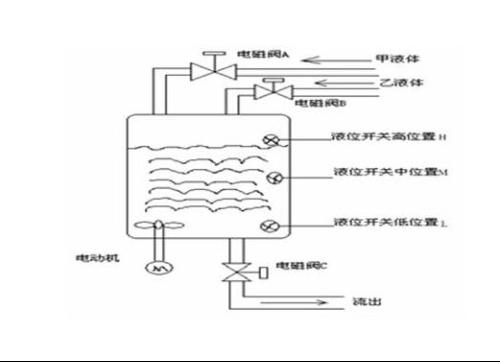

圖片:
哪個高手能幫忙設計一下這個系統的梯形圖啊。題目要求是這樣的:
1.在最下方時,則應該先按復位按鈕,排出罐內液體,保證料位液面處于最下方或容器是空的,這時各個閥門A、B、C均為OFF,液位傳感器H、M、L均為OFF,電動機M為OFF。
2.在按下啟動按鈕后,閥門A打開,液體甲流入容器,工作指示燈1亮;當液面升至M(中)位置時,閥門A關閉,閥門B打開,液體乙流入,工作指示燈1滅、燈2亮;當液面升至H(高)位置時,閥門B關閉,攪拌電動機開始工作,工作指示燈1、2滅,燈3亮;攪拌電動機工作6S后停止攪拌,閥門C打開,開始放出混合液體,工作指示燈1、2、3全滅,燈4亮;當液面降到L(低)位置時,工作指示燈全滅,延時2S后,關閉閥門C,然后再開始下一周期的操作;
3.如果工作期間按下停止按鈕,則待該次混料結束后,方能停止,不再進行下一周期的工作
