樓主  發表于: 2011-07-11 17:42
大家好,買了個二手的屏GT1020-LBD2-C,下載下來的資料和這不一樣,PLC和屏的連接是RS-422的,可是我這個屏的連接方式是RS-232的,在網上買了線,型號是:GT10-C30R4-8P,上面寫著連接圖:黑---SDA,棕---SDB,橙---RDB,黃----RDA,紅-----+5V,綠------SG,小弟我無從入手,希望各位老大支持一下,告訴我怎么接,屏上面的這樣的:SD,RD,ER,DR,SG,RS,CS,NC,NC,這和資料上的完全不一致,到底那條線接那里呢?謝謝各位,請告訴我呀555555555555555555555555555
ymmfa
不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9730 個
工控威望: 8628 點
下載積分: 16864 分
在線時間: 5339(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-11
查看ymmfa的 主題 / 回貼
1樓  發表于: 2011-07-12 10:44

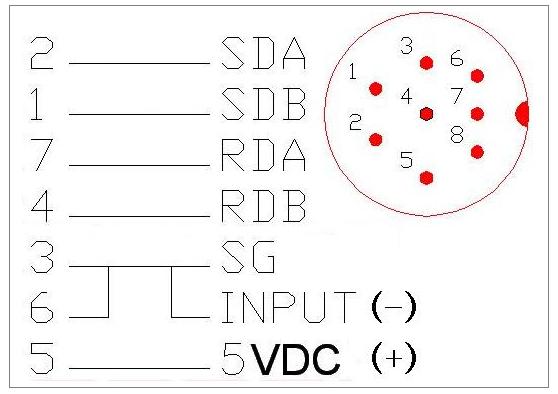

RS422標準按這個圖,多用于連接FX系列PLC



特別注意,現在的連接線都是國產的,每一批線芯的顏色不一樣,你不要管什么色。要測量一下對應的針腳號再去連接

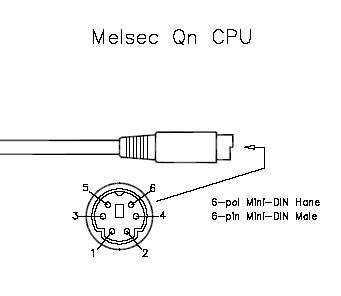

RS232標準一般用于連接Q系列PLC,我記得連接方式與Q系列編程電纜一樣
特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
2樓  發表于: 2011-07-12 12:13



GOT...............................................................PLC
SD....................................................................1
RD....................................................................2
ER.....................................................................5
DR....................................................................6
SG.....................................................................3
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
3樓  發表于: 2011-07-12 12:17
手冊上的

aaweihua
級別: 家園常客
精華主題: 0
發帖數量: 536 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的 主題 / 回貼
4樓  發表于: 2011-07-12 23:01
直接買一根現成的不就得了嗎?何必弄得這么麻煩
qixiai
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qixiai的 主題 / 回貼
5樓  發表于: 2011-07-31 00:48
6PIN和計算機232九針口的連接線怎么接?
zdmbf
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 121 點
下載積分: 1147 分
在線時間: 12(小時)
注冊時間: 2012-05-23
最后登錄: 2014-09-16
查看zdmbf的 主題 / 回貼
6樓  發表于: 2012-05-25 14:56
樓主最后是怎樣解決的,分享一下。我也跟你一樣的情況!
