樓主  發表于: 2017-12-20 11:04

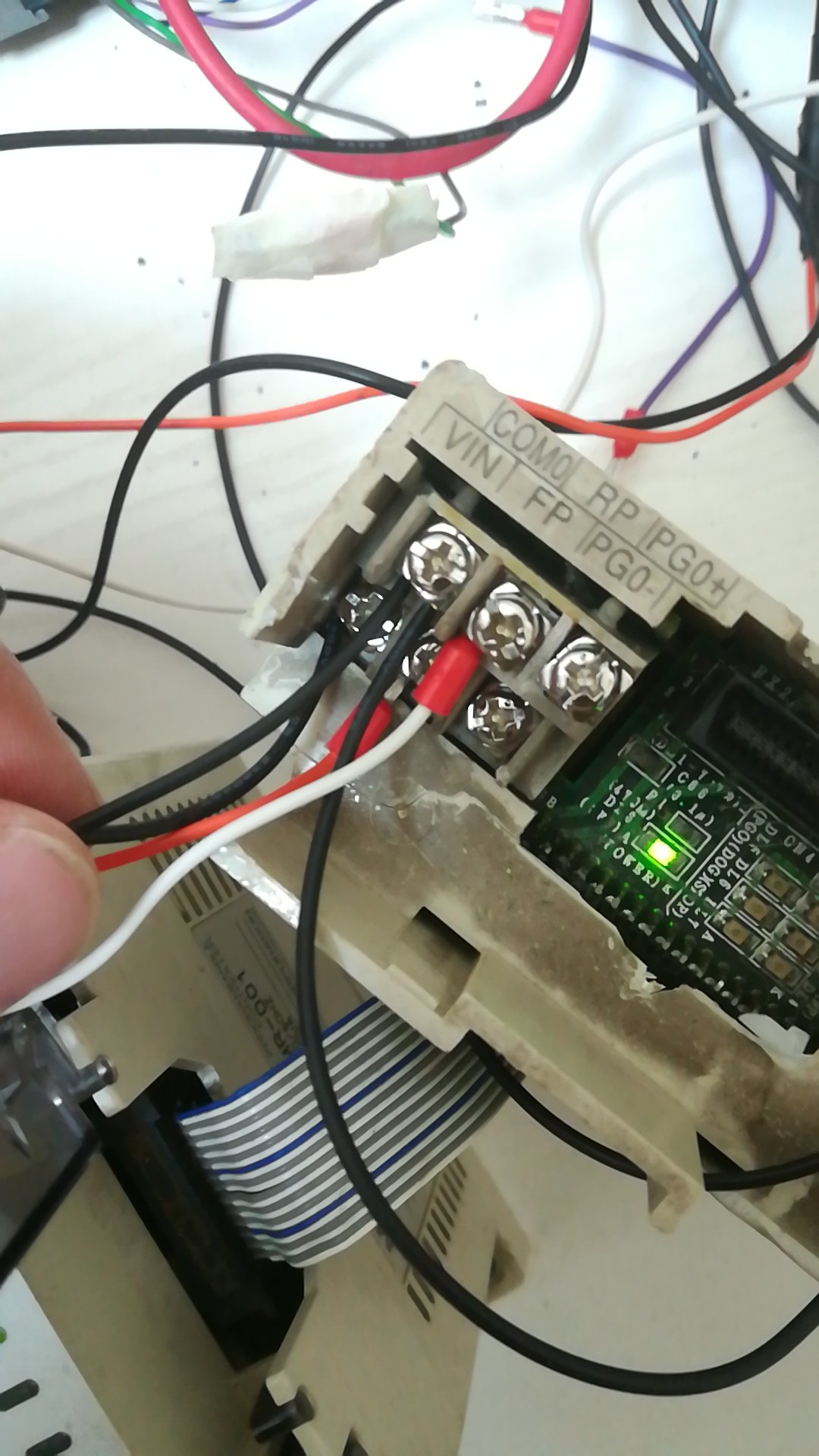

描述：定位模塊接線
圖片：

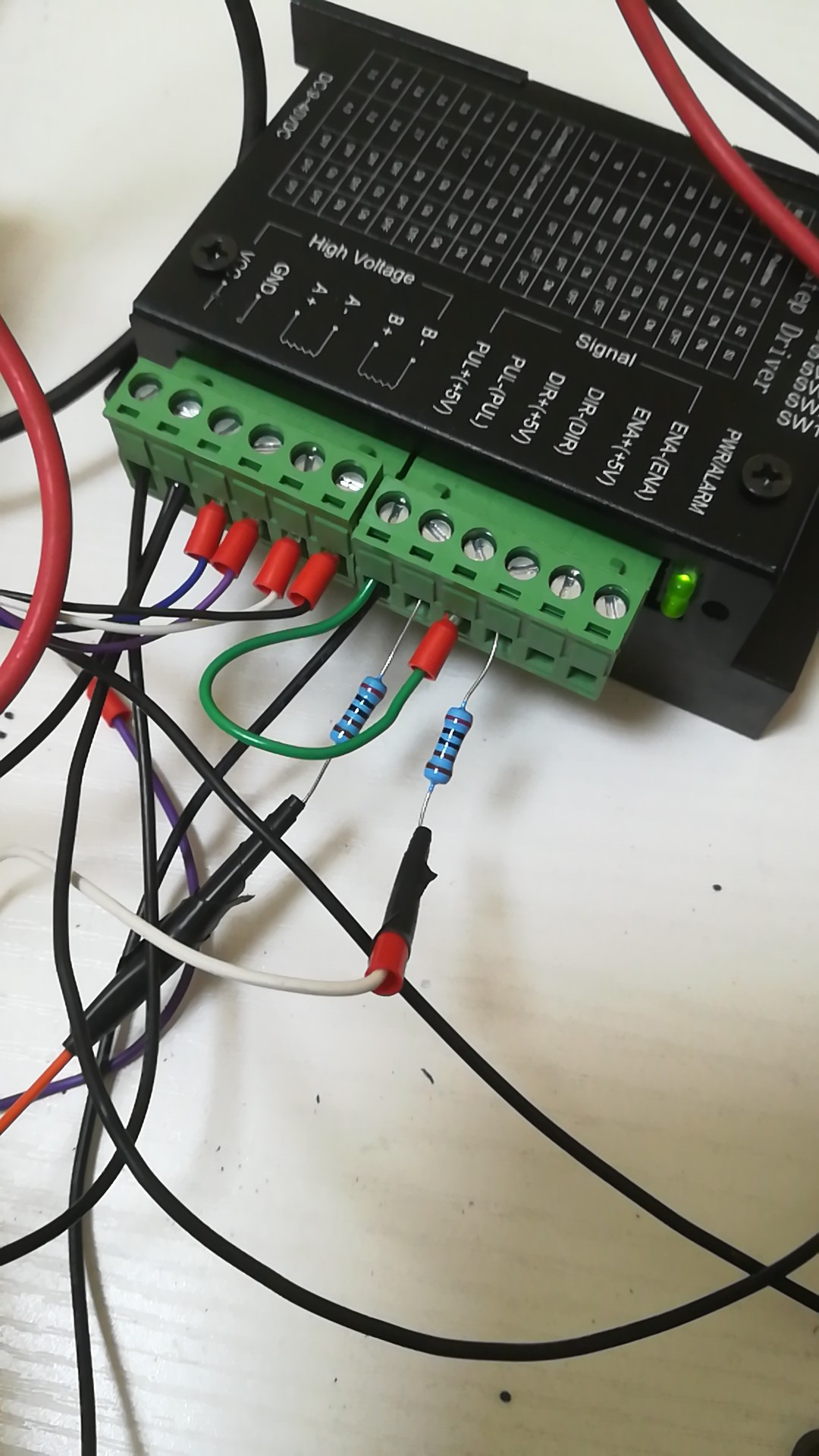

描述：步進驅動器接線
圖片：
最近在學習三菱定位控制，現在遇到一個問題，目前硬件配置如下：
PLC：FX2N-32MR
定位模塊：FX2N-1PG-E
現在想驅動步進電機，但是電機無論如何都不工作，定位模塊上的FP和RP都能點亮，電機就是不工作，也不知道哪里出了問題，想請各位大俠幫忙指點下
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 262 個
工控威望: 383 點
下載積分: 1366 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2025-04-24
查看何啟海的 主題 / 回貼
1樓  發表于: 2017-12-20 12:32
自己去下載FX2N-1PG手冊，很詳細,太大了無法上傳
bika000
級別: 正式會員
精華主題: 0
發帖數量: 5 個
工控威望: 95 點
下載積分: 490 分
在線時間: 4(小時)
注冊時間: 2016-07-28
最后登錄: 2022-01-13
查看bika000的 主題 / 回貼
2樓  發表于: 2017-12-20 15:57
大俠，幫忙確認下我的硬件接線是否正確？
謝謝！
bika000
級別: 正式會員
精華主題: 0
發帖數量: 5 個
工控威望: 95 點
下載積分: 490 分
在線時間: 4(小時)
注冊時間: 2016-07-28
最后登錄: 2022-01-13
查看bika000的 主題 / 回貼
3樓  發表于: 2017-12-20 16:00
大俠，我想問下FX2N-1PG的FP和RP輸出后，要不要再串電阻再接到步進驅動器上？
謝謝！
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6506 個
工控威望: 7514 點
下載積分: 109959 分
在線時間: 4851(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-05
查看zyfzxh的 主題 / 回貼
4樓  發表于: 2017-12-22 08:52
1.定位模塊VIN和COM0接的是什麼信號？
2.當有脈衝輸出時驅動器PUL(+)(-)端是否有電壓存在？
以上僅僅針對你當前提供的信息所判斷
xg@rxxw
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 133 點
下載積分: 755 分
在線時間: 21(小時)
注冊時間: 2017-09-09
最后登錄: 2022-07-28
查看xg@rxxw的 主題 / 回貼
5樓  發表于: 2017-12-22 10:56
脈沖和方向信號要構成一個回路，電源要串進去的，一般步進加個2K電阻
spirita
初級工程師
級別: 論壇先鋒
精華主題: 0
發帖數量: 129 個
工控威望: 1356 點
下載積分: 11396 分
在線時間: 557(小時)
注冊時間: 2017-12-22
最后登錄: 2025-07-04
查看spirita的 主題 / 回貼
6樓  發表于: 2017-12-22 11:57
好好看下手冊，可以雙脈沖，也可以脈沖加方向。手冊有樣例。
