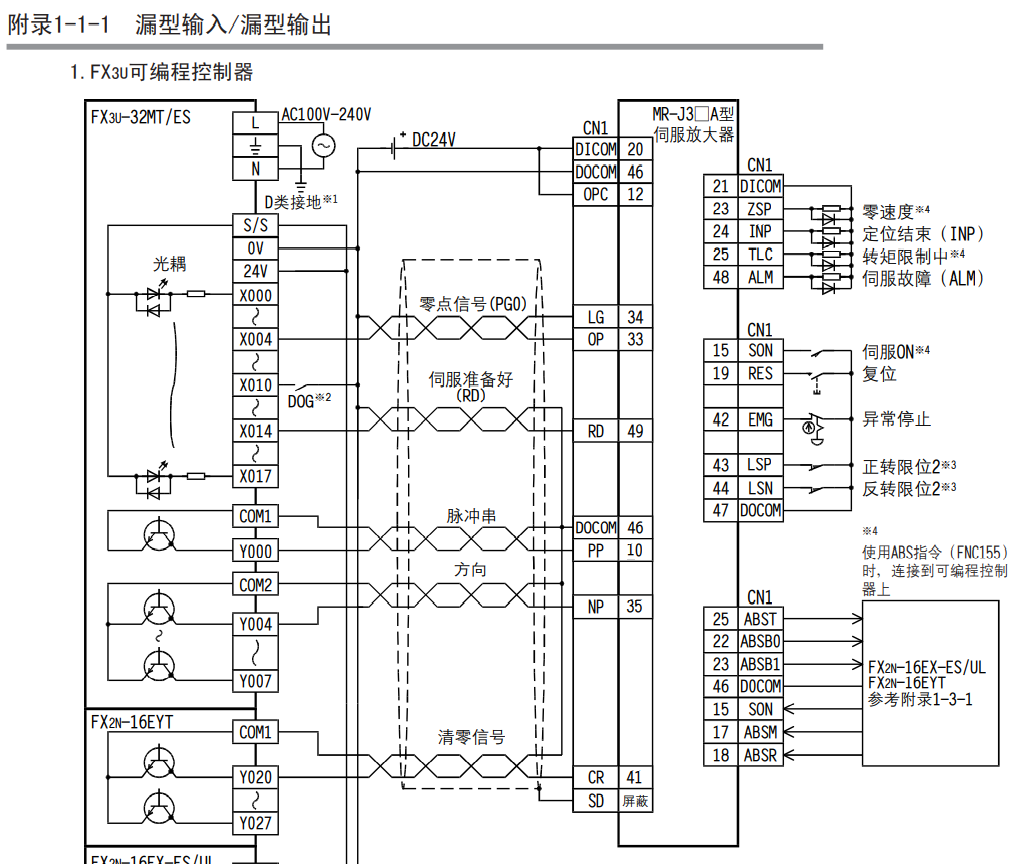

各位大佬，我驅動器型號MR-J3-10A機電型號HF-KP13，PLC型號FX3U，我按手冊位置控制的接線接，怎么控制不了，伺服電機是好的，用USB是可以控制轉動的，但是就是用PLC控制不了，監控是有脈沖輸出的，是不是我接線有問題？還是哪里有問題？求大佬指導一波

方向呢


Y3是PLC方向應該接35號點的。

還有那個兩端的上下限位信號LSP LSN用伺服電機軟件屏蔽掉

FX3U的Y0脈沖口當前脈沖寄存器應該是D8340，你監控一下。如用PLSY指令讓電機一直運轉，位置脈沖可設為K0。還有伺服參數設置不知對不

引用

引用第2樓投湖自盡的魚于2020-12-23 08:40發表的  :
Y3是PLC方向應該接35號點的。

我接Y4應該也沒問題吧

引用

引用第4樓sicsuilyijun于2020-12-23 09:25發表的  :
FX3U的Y0脈沖口當前脈沖寄存器應該是D8340，你監控一下。如用PLSY指令讓電機一直運轉，位置脈沖可設為K0。還有伺服參數設置不知對不

我用D8340監控是有脈沖的，就是電機不動

引用

引用第3樓投湖自盡的魚于2020-12-23 08:41發表的  :
還有那個兩端的上下限位信號LSP LSN用伺服電機軟件屏蔽掉

這個已經設置為ON了

引用

引用第1樓lin10663于2020-12-23 08:04發表的  :
方向呢


方向是35腳，接Y4

那你測一下脈沖Y0端口有沒有輸出，如果有輸出你檢查下焊接的線有沒有問題，如果沒問題你把電機參數用軟件保存發過來，幫你看下

引用

引用第9樓投湖自盡的魚于2020-12-23 13:35發表的  :
那你測一下脈沖Y0端口有沒有輸出，如果有輸出你檢查下焊接的線有沒有問題，如果沒問題你把電機參數用軟件保存發過來，幫你看下

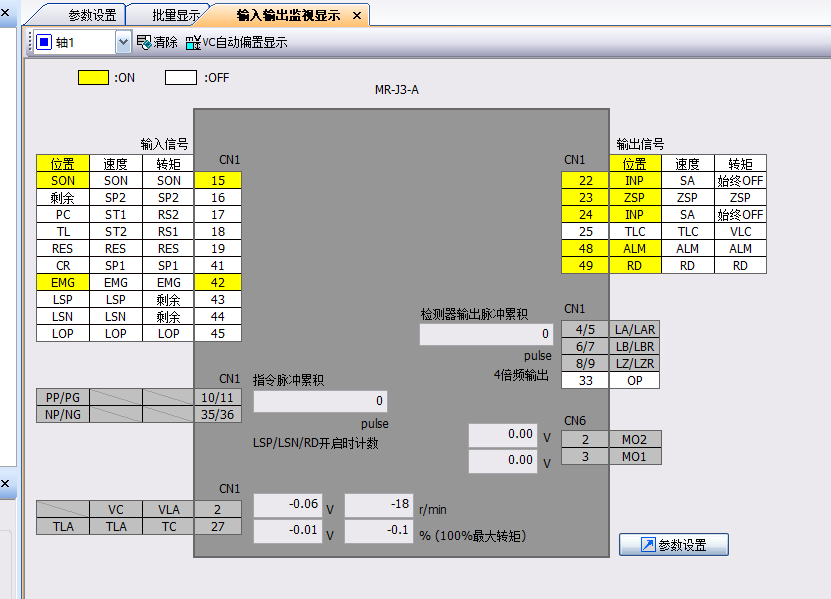

老板這是我的伺服參數，大佬求指點

沒發現設置有什么問題
