前幾天，一個客戶打電話給我。問我三菱PLC的輸入點的問題，說了半天我終于明白了。他是想完成這樣的功能：
但自動開關接通(即X點有信號時)，驅動一個繼電器，繼電器上有燈嘛，可以直觀的了解到哪個信號來了。但是又不想用Y點。
于是我想了一會，一時腦殘了，沒想出來。找了同事商量一下，提出方案說，直接把繼電器串在COM跟X點之間吧。
第二天，電話來了，說這樣不行啊，繼電器線圈上電壓只有7V，不夠。我才想起X點里面是有電阻的，跟外面繼電器會分壓。于是讓他在頂一個24V上去，電壓變成了14V，太狠了。再加電源都可以價格輸出模塊了。算了，換方法。

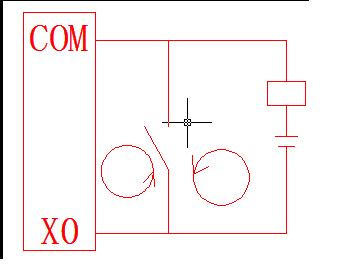

后來在回家的公車上，想到了大學里學的戴維寧定理。詳細內容想不起來，大致就是兩個電源的獨立工作。于是想在這里也用用。想到了附件中的連線方式。
客戶一開始按這種方法干的，由于兩個環流是反向的，電流過小使得X點無法導通


后來把24V電源的方向換掉就一切OK了。

可以用指示燈去與input並聯，也可以達到這功能。指示燈又便宜。
