樓主發表于: 2009-08-12 10:41

只看樓主 | 小中大

通過旋轉編碼器讀取脈沖數進PLC，轉換成轉速的程序怎么寫？
謝謝。最好附下解釋。

fsdyc

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 216 點
下載積分: 873 分
在線時間: 9(小時)
注冊時間: 2008-05-06
最后登錄: 2021-06-27
查看fsdyc的主題 / 回貼

1樓發表于: 2009-08-12 11:44

只看該作者 | 小中大

Is Easy....
Very Easy

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161348 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-10
查看sjm213的主題 / 回貼

2樓發表于: 2009-08-12 12:05

只看該作者 | 小中大

一個思路是利用單位時間內獲取的脈沖數換算成轉速。

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

3樓發表于: 2009-08-12 13:41

只看該作者 | 小中大

圖片：

精度不是很高，你試試看

han233689

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的主題 / 回貼

4樓發表于: 2009-08-12 14:42

只看該作者 | 小中大

通過旋轉編碼器探測的脈沖數（A相B相）給與三菱PLC輸入端X0、X1，單位時間內獲取的脈沖數換算成轉速

[ 此帖被han233689在2009-08-13 07:36重新編輯 ]

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

5樓發表于: 2009-08-12 15:01

只看該作者 | 小中大

為什么不用Z相呢？

han233689

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的主題 / 回貼

6樓發表于: 2009-08-12 15:25

只看該作者 | 小中大

引用
引用第5樓shuangyu于2009-08-12 15:01發表的 :
為什么不用Z相呢？

Z相是復零信號，可接也可不接。理論上A、B相是一樣的。
你能不能幫忙把那段程序編一下。

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

7樓發表于: 2009-08-12 15:36

只看該作者 | 小中大

。。。。。。。。。Z相我的理解是，編碼器轉一圈發出1 個Z相脈沖的

han233689

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的主題 / 回貼

8樓發表于: 2009-08-12 16:07

只看該作者 | 小中大

引用
引用第7樓shuangyu于2009-08-12 15:36發表的 :
。。。。。。。。。Z相我的理解是，編碼器轉一圈發出1 個Z相脈沖的

不會吧，Z相是用不到的。旋轉編碼器有說明的。
那你能不能編下這段程序給我看看呢。

han233689

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的主題 / 回貼

9樓發表于: 2009-08-13 07:46

只看該作者 | 小中大

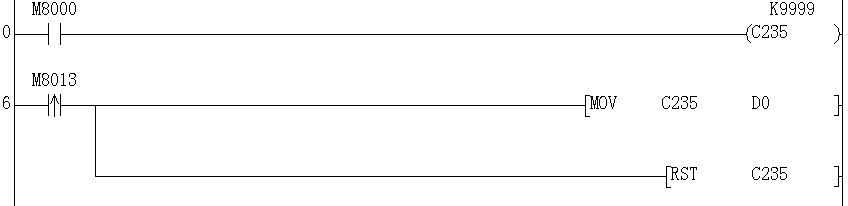

圖片：

引用
引用第4樓han233689于2009-08-12 14:42發表的 :
通過旋轉編碼器探測的脈沖數（A相B相）給與三菱PLC輸入端X0、X1，單位時間內獲取的脈沖數換算成轉速

這個是我編的程序，高手進來指導一下，是否達到這個要求。工作要求精度是否高？

LD M8000
OUT C235 K9999
LDP M8013
MOV C235 D0
RST C235
END

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161348 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-10
查看sjm213的主題 / 回貼

10樓發表于: 2009-08-13 10:34

只看該作者 | 小中大

后期的處理程序呢？
僅這段看來沒有問題啦，起碼能將脈沖值放到D0了。
是否滿足精度需要看您想要達到個什么樣的精度。

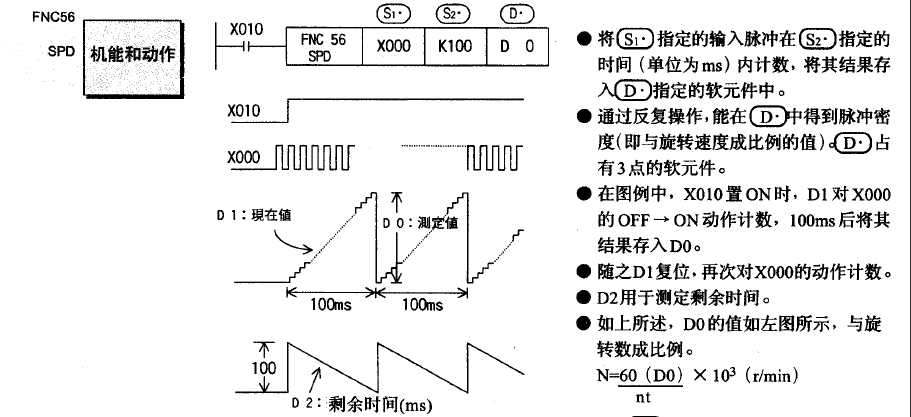

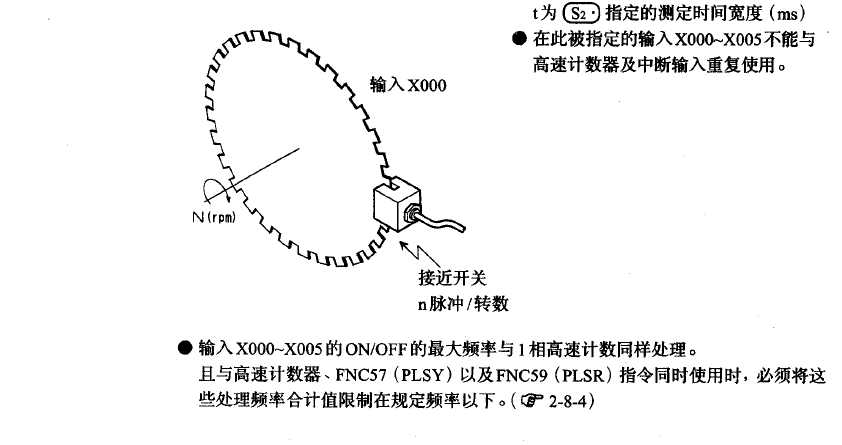

如果精度確實不需很高利用SPD命令式很省事的。
