大家好，我是新手，剛開始學plc，我們廠現在要做一臺小設備要用到OMRON的CPM1A-20CDR-A-V1，輸入只有幾個開關、按鈕、限位開關、一個接近開關，
輸出只有幾個指示燈和一個蜂鳴器，都是24V，想請教一下大家怎樣接線，輸入輸出要外接24V直流電源嗎？希望有高手幫忙解答一下，最好能畫個草圖，萬分感激，謝謝！

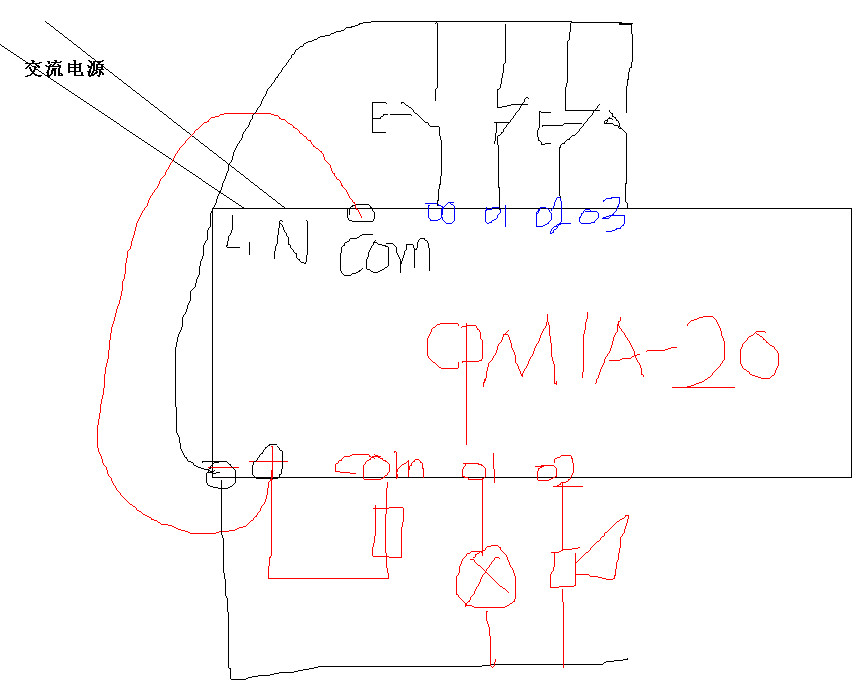

CPM1A已經淘汰了，如果功率不大，可以用PLC自帶24V電源的。具體接線見下圖

非常感謝guochunyi的解答，從你的圖來看，plc直接驅動蜂鳴器、指示燈，不用外接直流電源呢？

小電流用內置即可。大電流用外置電源。

我想問一下，用一個輸出點接繼電器線圈，繼電器觸點串接外部24V直流電源和蜂鳴器可以嗎？或者輸出點接外部24V直流電源和繼電器線圈，繼電器觸點再串接外部24V直流電源和蜂鳴器可以嗎？

引用

引用第4樓lzg9527于2014-05-20 08:37發表的  :
我想問一下，用一個輸出點接繼電器線圈，繼電器觸點串接外部24V直流電源和蜂鳴器可以嗎？或者輸出點接外部24V直流電源和繼電器線圈，繼電器觸點再串接外部24V直流電源和蜂鳴器可以嗎？

完全可以。
