樓主  發表于: 2018-08-23 08:53

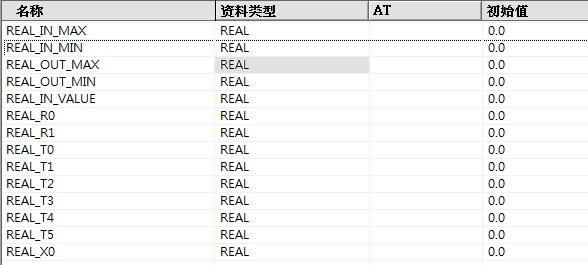

圖片：

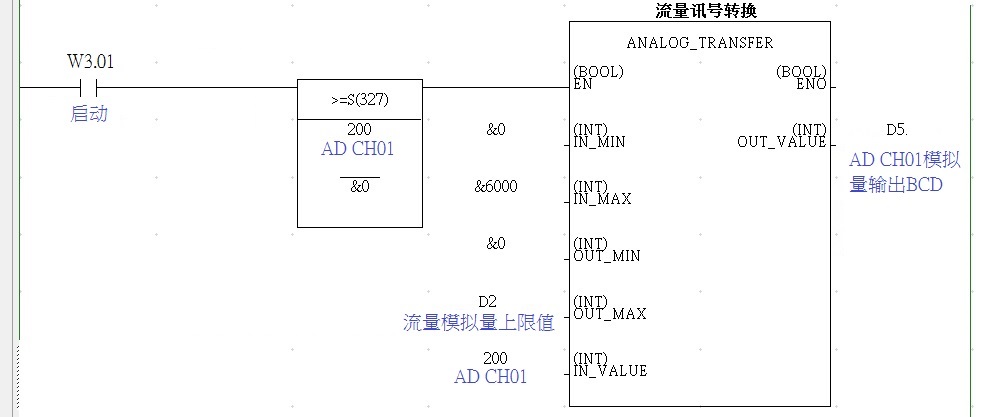

圖片：
關于流量功能區塊Function blocks,
之前的前輩寫的程式中有Function blocks
我這塊不是很熟
請問有人可協助解釋下面程式中,轉換程序內容?


IF IN_MAX >= IN_VALUE AND IN_VALUE >= IN_MIN OR IN_MAX <= IN_VALUE AND IN_VALUE <= IN_MIN THEN;

REAL_IN_MAX := INT_TO_REAL (IN_MAX);
REAL_IN_MIN := INT_TO_REAL (IN_MIN);
REAL_OUT_MAX := INT_TO_REAL (OUT_MAX);
REAL_OUT_MIN := INT_TO_REAL (OUT_MIN);
REAL_IN_VALUE := INT_TO_REAL (IN_VALUE);
REAL_T0 := REAL_IN_MAX - REAL_IN_MIN;
REAL_R0 := ABS(REAL_T0);
REAL_T1 := REAL_OUT_MAX - REAL_OUT_MIN;
REAL_R1 := ABS(REAL_T1);
REAL_T2 := REAL_R0 / REAL_R1;

IF REAL_T0 < 0.0 XOR REAL_T1 <0.0 THEN;
REAL_T3 := REAL_IN_MIN - REAL_IN_VALUE;
ELSE;
REAL_T3 := REAL_IN_VALUE - REAL_IN_MIN;
END_IF;
REAL_T4 := REAL_T3 / REAL_T2;
REAL_T5 := REAL_T4 + REAL_OUT_MIN;
REAL_X0 := REAL_T5;
OUT_VALUE := REAL_TO_INT (REAL_X0);

END_IF;
[ 此帖被sunnykmc在2018-08-23 09:14重新編輯 ]
sunnykmc
SunnyKMC
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 3746 點
下載積分: 28950 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-06-23
查看sunnykmc的 主題 / 回貼
1樓  發表于: 2018-08-23 11:28
先看第一行,
IF IN_MAX >= IN_VALUE   AND   IN_VALUE >= IN_MIN   OR   IN_MAX <= IN_VALUE   AND   IN_VALUE <= IN_MIN THEN;

目前看起來是
當 IN_VALUE (AD CH01 2000) 有值時 他會去比較
如果 IN_MAX (類比輸入&6000)流量器具顯示最大值 大于等于 IN_VALUE 實際值 (AD CH01 2000) 并且, IN_VALUE 實際值(AD CH01 2000) 大于等于IN_MIN(類比輸入&0)
, 或 ,                                     //在來下面看起怪怪的,好像實際值為負值
IN_MAX (類比輸入&6000) 小于等于 IN_VALUE 實際值 (AD CH01 2000) 并且
IN_VALUE 實際值 (AD CH01 2000) 小于等于 IN_MIN(類比輸入&0) ,
則執行下面動作
sunnykmc
SunnyKMC
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 3746 點
下載積分: 28950 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-06-23
查看sunnykmc的 主題 / 回貼
2樓  發表于: 2018-08-24 09:56
所以會有負值可能為預留電壓輸入-10V~ + 10V  ?
目前是使用電流輸入4mA〜20mA
[ 此帖被sunnykmc在2018-08-24 10:02重新編輯 ]
sunnykmc
SunnyKMC
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 3746 點
下載積分: 28950 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-06-23
查看sunnykmc的 主題 / 回貼
3樓  發表于: 2019-02-27 16:59
沉下去了自推一下
