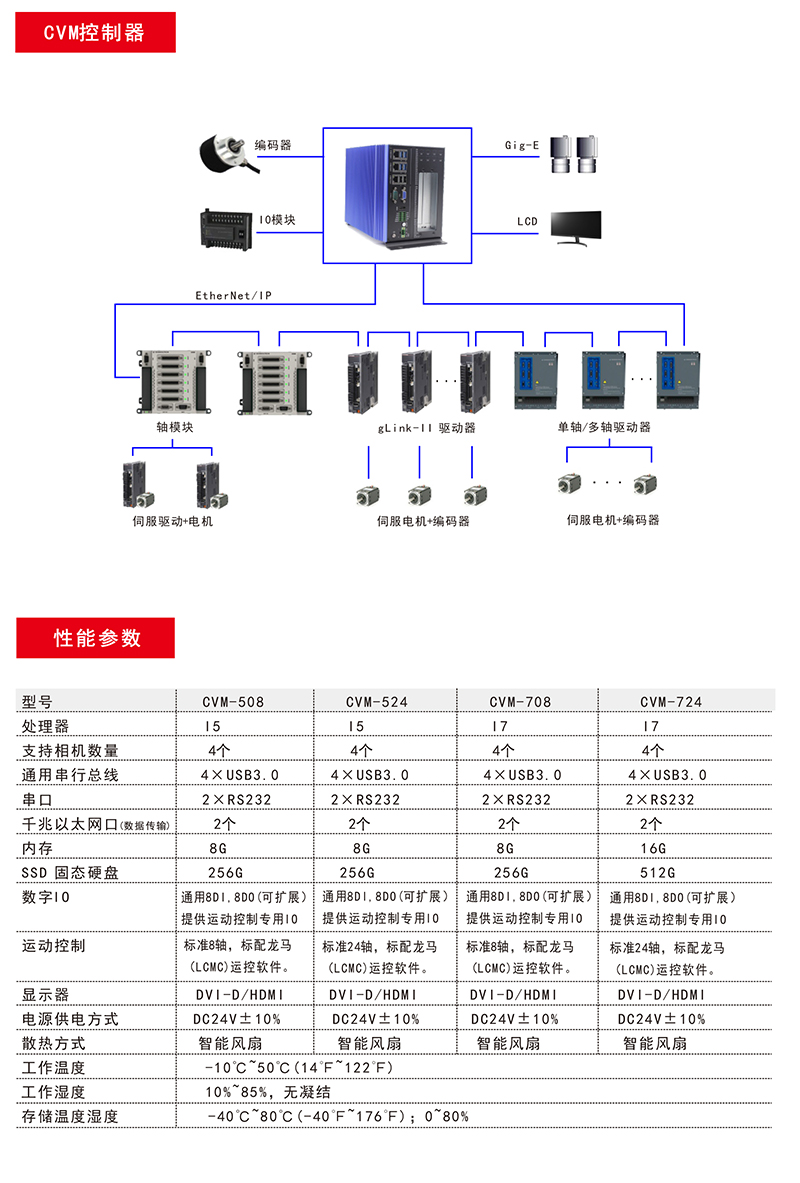

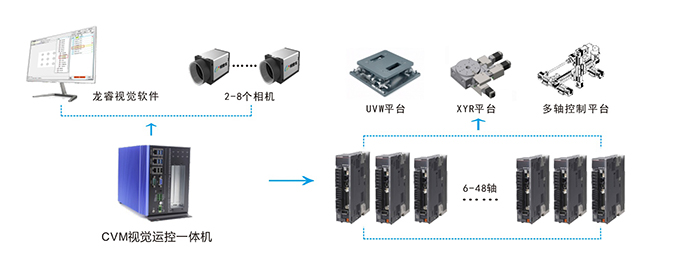

  傳統視覺與運動控制項目一般采用視覺系統+PLC或運動控制卡的形式，需要不同的編程人員參與，存在一定難度，需要花費大量時間和精力。視覺龍創新產品“CVM視覺與運動控制一體機”打破傳統控制流程，不需要開發人員參與，調試人員就可以完成整個項目。大幅降低應用門檻，縮短項目時間，降低項目成本，售后維護簡單，將視覺與運動控制項目簡單化。

項目實例
視覺龍“龍馬”運控軟件采用圖形化來表示控制編程邏輯，簡單易用，支持多品牌運動控制如雷賽、固高等；支持單軸和多軸點位運動；支持多軸插補運動，如直線、圓弧；支持位置比較功能(飛拍）；支持多種運動模型，如碼垛等。

此例程為標簽自動貼合設備電控+視覺定位程序介紹
設置2個設置插補軸坐標系，一個3軸，一個2軸。
00程序：運動到糾偏拍照點
01程序：運動到糾偏拍照點
02程序：給視覺系統發出拍照指令
03程序：接收到視覺系統糾偏指令進行糾偏
04程序：運動到復檢拍照點，發出復檢拍照指令

00程序：DI0輸入上升沿信號，RXY軸運動到0,100000，-100000后發出通知事件1。

01程序：通知事件101有效，RXY軸運動到0,100000，-100000后發出通知事件1。

02程序：通知事件1有效，延時后發出通信指令rofA0A100000A-100000,其中A為間隔符，由視覺軟件設置。

03程序：通知事件100有效（有視覺軟件發出），按照視覺發出的糾偏坐標進行糾偏，糾偏完成后發出通知事件。

04程序：通知事件有效，延時后發出通信指令robA100000A-100000,觸發視覺任務5進行復檢。

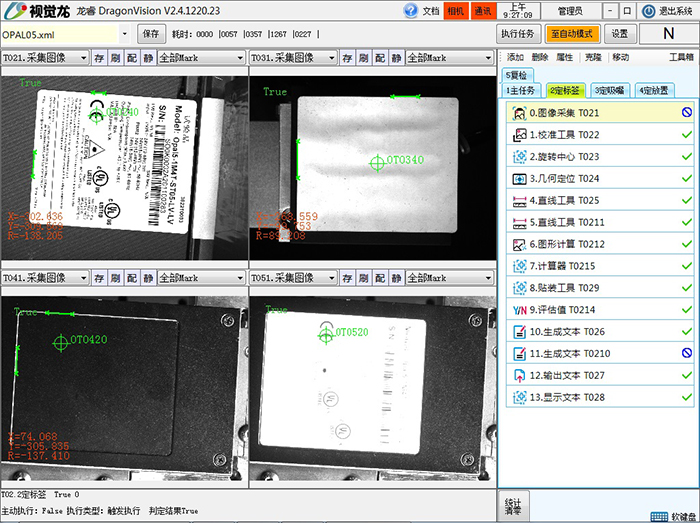

采用視覺龍自主研發的“龍睿”視覺軟件定位引導算法，定位精度可達到1/40亞像素。支持多種運動平臺定位和對位功能，可以實現裝配、上下料、傳送帶跟蹤、打磨、碼垛、切割、打標等應用。

視覺系統定位標簽位置

視覺系統定位標簽在吸嘴上位置

視覺系統定位貼合產品的位置

視覺系統復檢最終貼合狀態

視覺系統計算出糾偏絕對位置坐標，生產數據格式為  WRITE#XYR#/-74.836/-305.300/-137.200
運動系統運動到該位置，完成糾偏。
