欧美鲁鲁_啦啦啦啦在线观看_日韩精品短视频_玩偶姐姐作品在线观看_天天综合天天做天天综合_国产综合图区

lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-05-10 11:38



這是松下伺服和西門子PLC的接線端子,大家能不能幫我連一下,順便幫忙說一下原理,謝謝。
我就是想用224這個晶體管輸出的PLC,Q0.0發高速脈沖來控制伺服的定位(程序都會寫,就不會接線),想用脈沖+方向控制伺服。大家看看這個Q0.0怎么接到伺服上,中間需要加電阻嗎?
希望大家講一下接線的原理。為什么這樣接線?聽說是共陽還是什么的?大家介紹一下,謝謝。
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
1樓  發表于: 2011-05-10 11:45
串3.3K/0.25KW的電阻,西門子的是Q0.0接到伺服器PU,伺服器COM接24V地
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
2樓  發表于: 2011-05-10 11:47
西門子的是陽極輸出
cailu
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 792 分
在線時間: 31(小時)
注冊時間: 2011-05-10
最后登錄: 2019-04-30
查看cailu的 主題 / 回貼
3樓  發表于: 2011-05-10 11:49
西門子的是陽極輸出
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2011-05-10 12:02

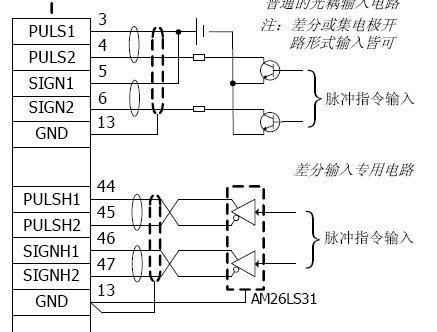

回復1樓的前輩,伺服有2個PU啊,Q0.0接哪個呢?前輩能不能幫忙連一下,謝謝 。看圖上脈沖輸入有2種形式的,西門子高速脈沖輸出是輸入哪種形式呢?具體該怎么接線呢。3、4、5、6、44、45、46、47需要接哪幾個端子?

lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
5樓  發表于: 2011-05-10 12:04
希望前輩們講的詳細一點,新手不是很明白,謝謝大家
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
6樓  發表于: 2011-05-10 13:35
不要叫前輩,大家共同學習,我只是做過這個,有一點這方面的經驗而已。
S7-200我用的是包絡,PU1是接PLCQ0.0,中間有電阻。PU2接0V。44,45是另一路,應該是集電極開路輸出的,不是PLC用的
choi
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看choi的 主題 / 回貼
7樓  發表于: 2011-05-10 15:50
學習來的!
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2011-05-10 21:32

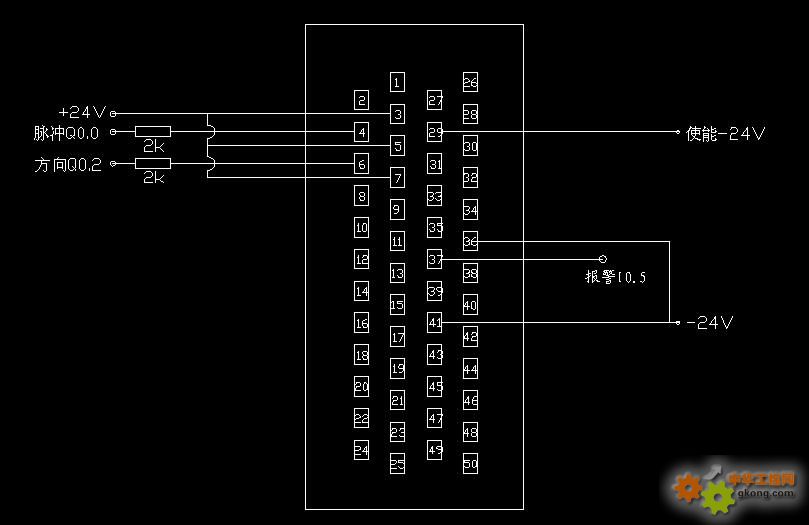

有個朋友說是這樣接線,如果是這樣接線的話,就和6樓朋友的接線不一樣了,那么那個對呢?
xiesensheng
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 125 點
下載積分: 564 分
在線時間: 111(小時)
注冊時間: 2010-07-04
最后登錄: 2020-01-04
查看xiesensheng的 主題 / 回貼
9樓  發表于: 2011-05-10 23:01
圖片:

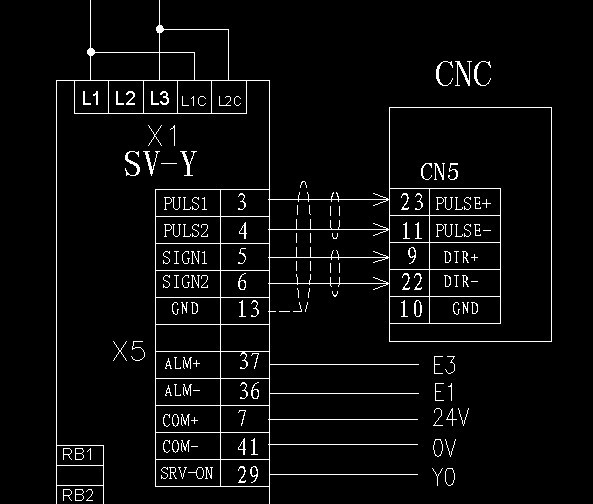

這是我們CNC控制器連接伺服的圖紙,看下就明白了
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
10樓  發表于: 2011-05-11 11:56

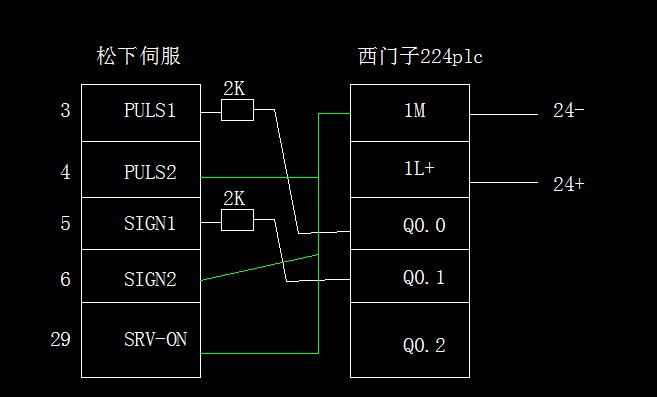

大家看看是這樣接線嗎?
本帖最近評分記錄:
  • 下載積分:+1(zhang7241032) 這樣是對的
  • 下載積分:+1(xqx666) 正解
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    11樓  發表于: 2011-05-11 13:07
    SIGN1接Q0.2,脈沖+方向,Q0.0,0.2是一組,Q0.1 ,Q0.3是一組

    主站蜘蛛池模板: 国产av无码专区亚洲av紧身裤 | 熟女少妇精品一区二区 | 国产精品理论在线无码 | 内地老熟女老少配视频 | 四虎影视永久免费在线观看 | 小少呦萝粉国产 | 国产人人插 | 天海翼久久久中文字幕乱码 | 日日日夜夜夜影院 | 麻豆一级毛片 | 人与动物porn | 欧美在线视频一区二区 | 好爽好大久久久级淫片毛片小说 | 另类武侠第1页777wh | 斗罗大陆2绝世唐门免费全部观看 | 日本边添边摸边做边爱边 | 特级特黄特色的免费大片 | 亚洲国产毛片 | av在线影片 | 日韩精品一区二区中文字幕无码 | 国产精品91一区二区 | 美国毛片在线播放 | 17婷婷久久www | 午夜性刺激小说视频 | 91tv永久入口 | 91大神唐先生22部在线观看 | 精品人妻无码一区二区三区50 | 寡妇高潮一级 | 欧美高清孕妇xxoohd | 又爽又黄无遮挡高潮视频网站 | 91精品国产综合久久久亚洲 | 亚洲熟妇少妇任你躁在线观看无码 | 韩国日本中文字幕 | 亚洲精品你懂的在线观看 | 男人的天堂视频精品乱在线 | 日本岛国片在线观看一区二区 | 国产精品成人网站在线观看 | 日本黄色一级带 | 黄色一级在线播放 | 中文字幕第二页蜜 | 日本舌吻交缠舌头视频网站 |
