200中有記憶接通延時器TONR
但是300中沒有這樣的定時器，請教大家，怎么才能實現這個功能啊謝謝

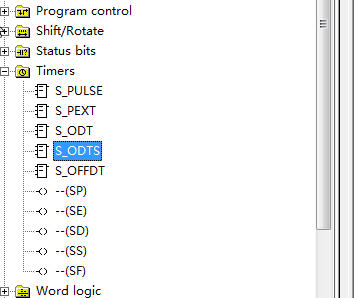

S5定時器：S_ODTS



Good Luck~

我模擬了下S_ODTS，好像不行啊，當輸入斷開后，再次輸入時候，定時器會重新計時，我想接著原來計時

在硬件設置中好像有的

請指教下，具體哪設置啊謝謝

引用

引用第4樓summer23于2011-09-27 11:31發表的  :
請指教下，具體哪設置啊謝謝

累積定時器，Step7不支持，你需要自行編寫FB解決。

Regards

實際上，即使使用梯形圖，在Step7中構建一個累積定時器也不是一個困難問題。

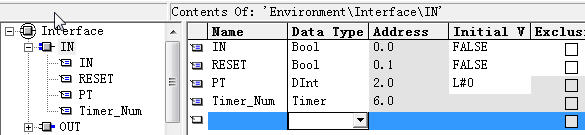

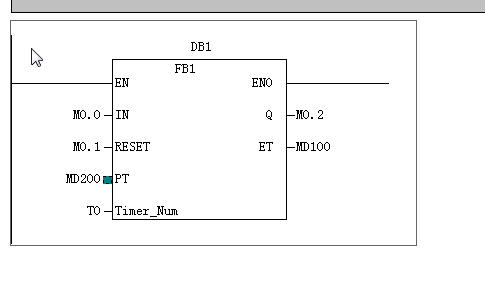

輸入變量IN用于定時器激活信號的輸入，RESET用于復位定時器，而PT用于設定需要定時的時間。timer_num用于將定時器編號傳入。

總體的設想就是在FB中構建一個自復位的定時器，讓其不斷產生10MS間隔的定時器脈沖信號，從而對變量進行累加，如果變量等于設定時間，那么就對輸出置位，而RESET則是對內部靜態變量清空并復位輸出。

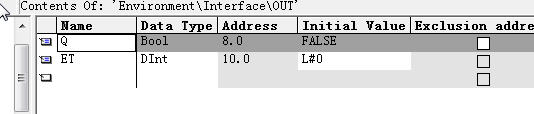

而ET則是看已經過去的時間，主要用于調試的方便，沒有也無所謂。

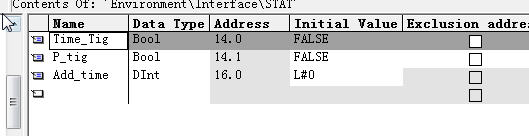

而因為需要累積，因此變量需要使用靜態變量，因此：



而為了累加的正確，包括上升沿的處理也同樣使用了靜態變量。

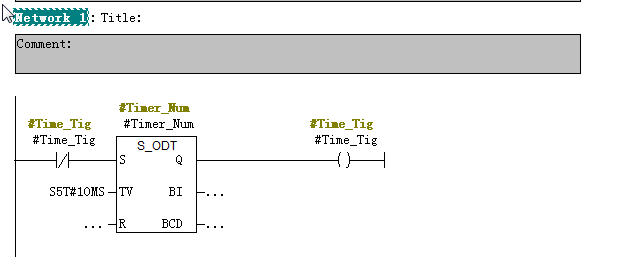

首先，在程序中構建了一個自復位的定時器，用于產生時基脈沖。

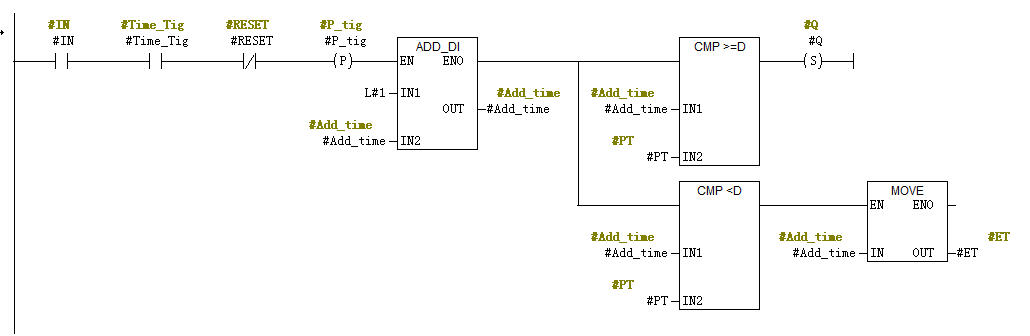

然后，在程序中對時鐘脈沖進行了累加與比較輸出。

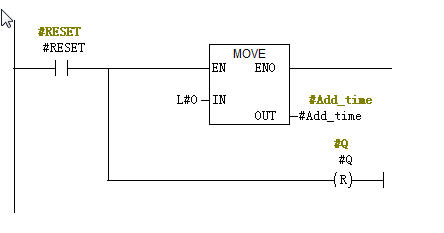

最后，對RESET進行處理。

最后附上上訴代碼的程序，請使用Step7的解壓功能解開。

Test.zip (29 K) 下载次数:54

程序寫的不完善，主要是拋磚引玉給你一個解決問題的思路而已，你可發揮的余地相當?shù)拇蟆?

十分感謝你，給我啟發很大
