樓主  發表于: 2012-05-03 10:53
求幫助,讓QD75P1和RKD514H-C連接后能正常運轉

QD75P1模塊,連東方馬達RKD514H-C,
接線 QD75P1- ---RKD514H-C
端子號 A15 -------1 +CW(+PLS)
A16 -------2 -CW(-PLS)
A17 -------3 +CCW(+DIR.)
A18 -------4 -CCW(-DIR.)
QD75脈沖輸出模式CW/CCW模式,RKD514H-C撥到2P位置
WORK2軟件和QP軟件,都可以運轉、模擬,步進電機就是一動不動啊(RKD514H-C燈TIM常亮)

手動串 按鈕 24V 電阻 不斷按放按鈕,TIM燈會滅、亮,馬達有動作

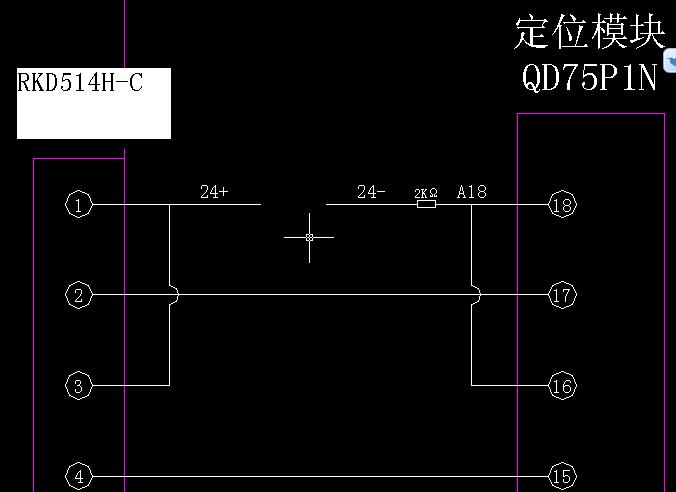

已經解決了,見圖



[ 此帖被huohai在2013-02-26 08:32重新編輯 ]
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110281 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-25
查看zyfzxh的 主題 / 回貼
1樓  發表于: 2012-05-04 08:39
接線圖上看不到有接外部的電源部份需檢查
