fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
樓主  發表于: 2012-08-21 11:28
STEP7中程序看不懂,

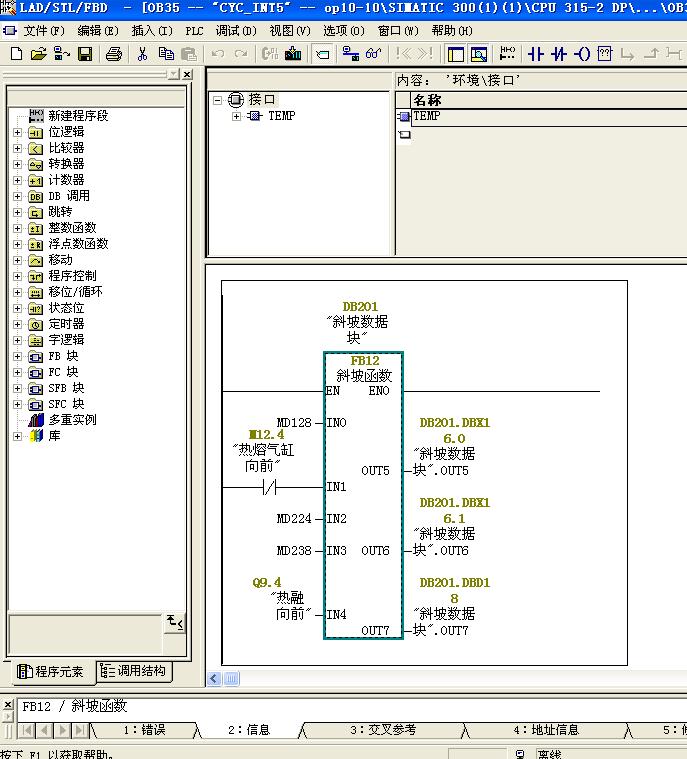

第一張圖是調用FB12吧?
第二張圖是F1求助,看不懂啊。
FB12塊中IN 和OUT什么關系?

fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
1樓  發表于: 2012-08-21 11:31
圖片:
圖片:
上邊的圖看不了啊,發附件了
fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
2樓  發表于: 2012-08-21 12:20
求大神指教啊
跪求學習
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 162 點
下載積分: 782 分
在線時間: 51(小時)
注冊時間: 2011-03-03
最后登錄: 2017-09-15
查看跪求學習的 主題 / 回貼
3樓  發表于: 2012-08-21 15:29
FB12是自己編寫的程序塊!然后在調用FB12
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2012-08-21 17:25
你打開fb12功能塊,這個是打不開的,這個是用戶自己做的功能塊,在編輯器管理界面中打開。
看內部fb12中是如何進行,其中有 5個輸入、3個輸出。
樓主留言:
圖片:
[刪除]
哦,FB12中確實用到了IN 和OUT 我可不可以理解為,如果在這里不定義IN和OUT 在FB12程序里直接寫地址也行?他這樣寫只是為了在FB12編程中便于編寫(直接寫IN和OUT就行)?

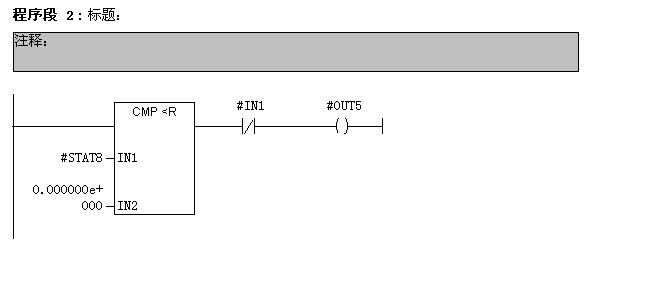

圖中有“ #IN1"和 ”#OUT5"
如果前邊沒定義IN和OUT 我可不可以直接寫M12.4和DB201.DBX1?您說的是這意思不?
fffgggccc123
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 167 點
下載積分: 695 分
在線時間: 27(小時)
注冊時間: 2012-08-21
最后登錄: 2016-04-07
查看fffgggccc123的 主題 / 回貼
5樓  發表于: 2012-08-22 08:14
圖片:
哦,FB12中確實用到了IN 和OUT 我可不可以理解為,如果在這里不定義IN和OUT 在FB12程序里直接寫地址也行?他這樣寫只是為了在FB12編程中便于編寫(直接寫IN和OUT就行)?
圖中有“ #IN1"和 ”#OUT5"
如果前邊沒定義IN和OUT 我可不可以直接寫M12.4和DB201.DBX1?您說的是這意思不?
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2672(小時)
注冊時間: 2007-03-21
最后登錄: 2025-07-25
查看烏龜船長的 主題 / 回貼
6樓  發表于: 2012-08-22 08:19
功能快就是封裝好的程序,,類似555芯片,內部回路是固定的,只要控制相應的管腳就行了
mhbxfys
趁年輕,走遍中國!
級別: 網絡英雄
精華主題: 0
發帖數量: 672 個
工控威望: 7028 點
下載積分: 7339 分
在線時間: 232(小時)
注冊時間: 2012-01-04
最后登錄: 2025-02-19
查看mhbxfys的 主題 / 回貼
7樓  發表于: 2012-08-22 08:27
快調用!
感謝每位朋友! 承接plc柜、電氣柜設計、定制。觸摸屏組態、調試。 藍海華騰變頻器代理,變頻器維修!!!   QQ:545636511
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
8樓  發表于: 2012-08-22 09:35
是的。比如一個系統中用到10臺電機需要星-三角啟動,如果不用這個功能塊,你豈不需要編寫10個星-三角程序。采用這種方式,只要編一個功能塊,然后按要求調用10個功能塊,每個功能塊按各自的地址直接填入各自的管腳。
西門子比較常用的像模擬量輸入、輸出fc105、fc106功能,不是也同樣使用只要填入不同的數值,重復調用,比較方便。
樓主留言:

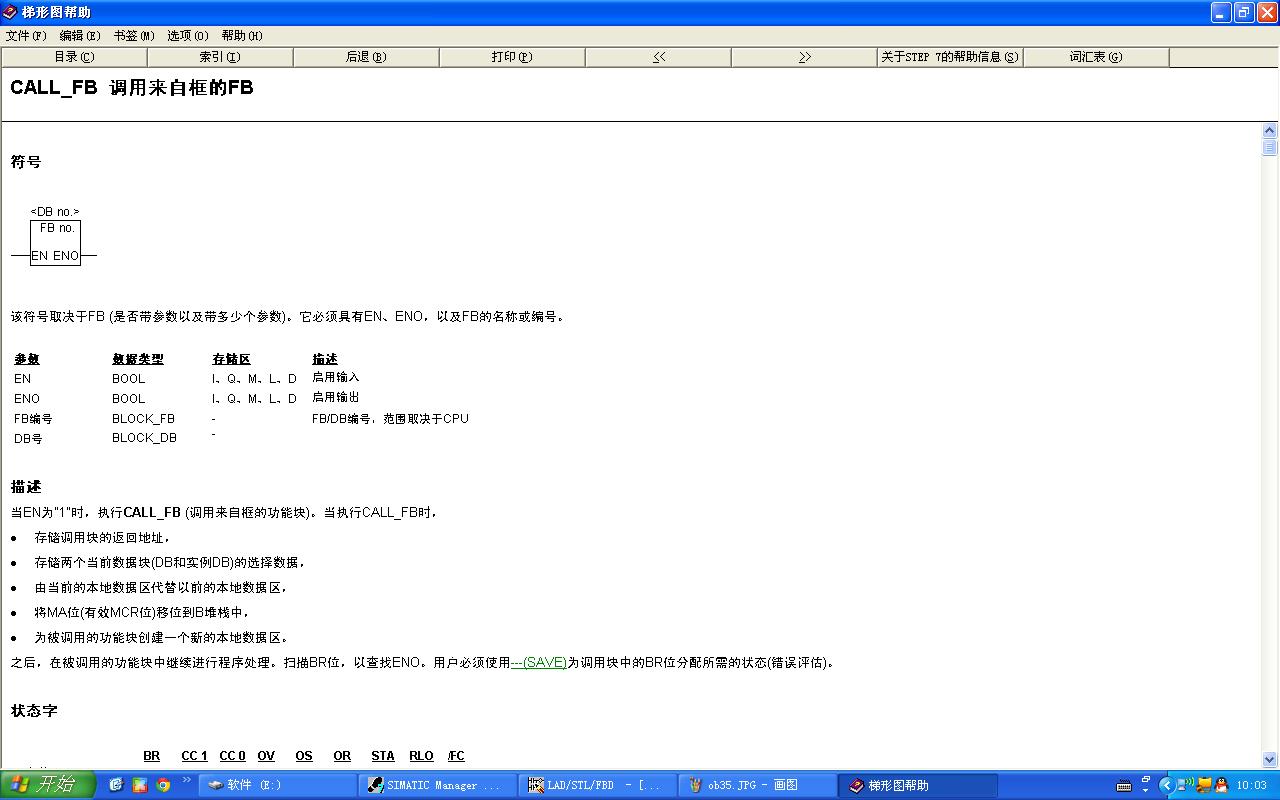

還有個問題,那個幫助看不懂啊,說的什么意思,重要嗎?就是CALL-FB那個。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
9樓  發表于: 2012-08-23 10:32
Call   FB*,DB*          //這個語句的意思是調用功能塊,其中數據寄存在DB*中。
就是要用FB*的意思。具體內容與上面說明一樣,內容在具體的FB*里面。
樓主留言:
感謝!明白了
720p高清拷貝
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 139 點
下載積分: 817 分
在線時間: 42(小時)
注冊時間: 2010-11-18
最后登錄: 2025-02-09
查看720p高清拷貝的 主題 / 回貼
10樓  發表于: 2012-08-31 20:48
這個FB12是自己編輯的功能塊,應該是用來重復調用
