我用的是華大的伺服器
FX3U 16mt的PLC

伺服器用的是位置控制模式
需要導軌移動設定的距離然后回到原點

伺服器
24+接開關電源正
使能內部置ON

P+                 接        PLC    y2


P-                   接       PLC   COM2


SING+           接       PLC   y3


SING-             接       PLC COM3


編碼器0V 接   開關電源 0V

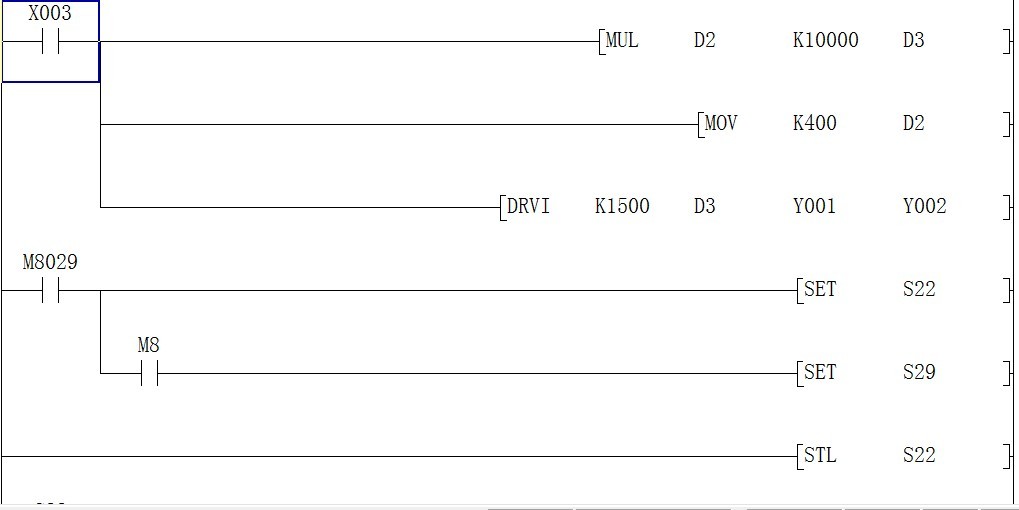

程序






這一步是拉出來寫的 不在步進指令內
齒輪比是2:1  1MM發出1000脈沖
求高手指教這樣做有沒有錯

實際運行中程序可以往下走，但是電機不會運轉

程序寫的是 定位到到達后 馬上就返回原點， 這樣做會不會對電機有損壞，
需要加一個定時嗎？

加個延時吧

你用什么伺服，有沒有說明書，說明書都沒有，誰知道接線對不對

學習學習在學習

1、接線就有誤 2、程序也有點問題

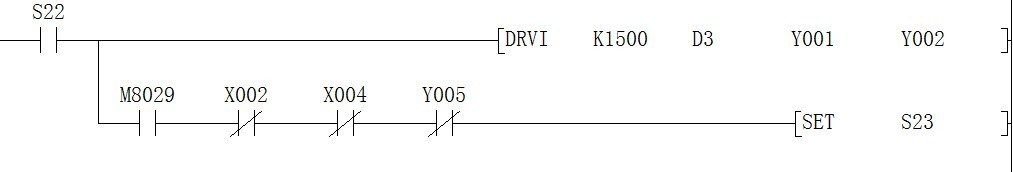

Fx3U的脈沖輸出口是Y0和Y1，你把P+接到Y3上怎么行呢，根據你的程序DRVI脈沖輸出用的是Y1，方向是Y2，然后根據你選的FX3U是源型輸出還是漏型輸出，再決定是把P+還是P-接到Y1上

同樣，SING+/SING-應該接到Y2上

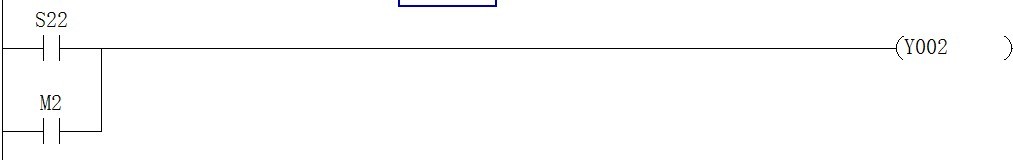

程序圖的最后一段，不需要，DRVI會根據你脈沖數的正負自動來確定要不要對Y2進行輸出
