樓主  發表于: 2013-08-26 22:14
    如下,有一門, 需要倆個開關來控制門的開啟和閉合。門那里有感應器倆個。分別是門的關閉和開啟。
倆個開關是靠控制液壓電機推動門的開合,門沒和到位置液壓電機就一直運轉。


    這個梯形圖是什么的,還有元件分配。

  求詳細點的,那位高手指點下,我剛學。我有些東西想不明白。需要看下。
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-07-21
查看zx1234的 主題 / 回貼
1樓  發表于: 2013-08-26 22:54
自己先編啦,不懂的再請教壇里的高手
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的 主題 / 回貼
2樓  發表于: 2013-08-27 08:23
引用
引用第1樓周信于2013-08-26 22:54發表的  :
自己先編啦,不懂的再請教壇里的高手

不錯,自己先編,有問題再請教高手。
活到老學到老:還有 8  分沒學到
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
3樓  發表于: 2013-08-27 09:19

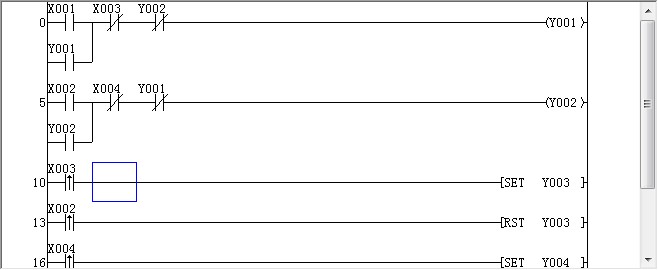

圖片:
做出來了
好像少點什么
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
4樓  發表于: 2013-08-27 09:22
開關x1和X2互鎖,感應器X3和X4 。指示燈Y3和Y4。但視乎少點什么。電磁線圈Y1和Y2怎么停下來?
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56018 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-23
查看john42tw的 主題 / 回貼
5樓  發表于: 2013-08-27 10:56
1.假設感應器為有感應ON 無感應OFF
2.控制按鈕為回復型

X1           X3       Y2
--|^|----------|/|-------|/|---------(Y1)
  Y1    |
--||-----|

  X2           X4       Y1
--|^|----------|/|-------|/|---------(Y2)
  Y2    |
--||-----|

  X3
--||--------------------------------(Y3)

X4
--||--------------------------------(Y4)


yuzhang139
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 153 點
下載積分: 1149 分
在線時間: 16(小時)
注冊時間: 2013-01-29
最后登錄: 2013-09-06
查看yuzhang139的 主題 / 回貼
6樓  發表于: 2013-08-27 11:36

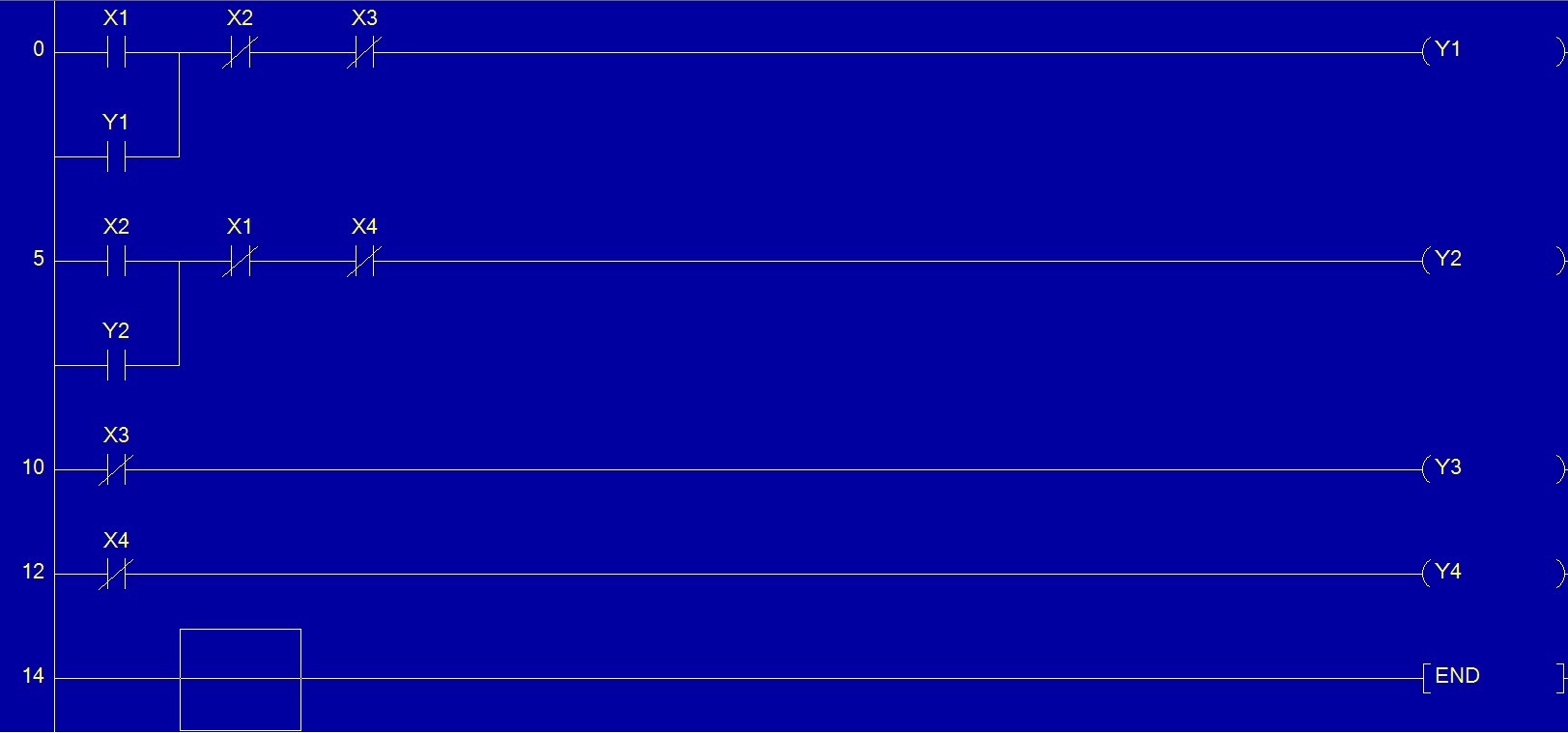

圖片:
圖片:
模擬試過,OK
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
7樓  發表于: 2013-08-27 20:36
X1           X3       Y2
--|^|----------|/|-------|/|---------(Y1)
  Y1    |
--||-----|

  X2           X4       Y1
--|^|----------|/|-------|/|---------(Y2)
  Y2    |
--||-----|

  X3
--||--------------------------------(Y3)

X4
--||--------------------------------(Y4)

1.假設感應器為有感應ON 無感應OFF
2.控制按鈕為回復型



1. 感應器是常開的是嗎?
2.控制按鈕也是常開型的是嗎?


最后的指示燈是常開才會亮嗎?
就是說X3常開就會把指示燈Y3弄亮。
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
8樓  發表于: 2013-08-27 20:39
圖片:
這樣弄太復雜了,還是簡單的好些,
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
9樓  發表于: 2013-08-27 20:40
我現在都還沒接觸大上升沿這類的東西。
zhaolifei200
級別: 略有小成
精華主題: 0
發帖數量: 178 個
工控威望: 320 點
下載積分: 8089 分
在線時間: 96(小時)
注冊時間: 2010-08-19
最后登錄: 2023-03-28
查看zhaolifei200的 主題 / 回貼
10樓  發表于: 2013-08-27 21:10
很簡單,把開關列出來
王志勇愛媳婦
千里之行,始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
11樓  發表于: 2013-08-27 21:28
這應該是比較基本的正反互鎖控制了,給你點建議:
1.一個設備控制應該有停止和急停!雖然沒說,但這是基本的要求。
2.電機輸出是靠PLC輸出來控制的,所以必須要有Y1和Y2互鎖!
