樓主  發表于: 2013-08-31 10:20
1,編碼器z相不是一圈一個脈沖嗎?它是怎么用于回原點的呢 這個原點是什么原點呢,是機械的起點位置??

  2,如果我是正反兩個方向運動的,那怎么知道是從哪個方向去回原點呢??

我初學還請大家不吝賜教,謝謝!!!
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
1樓  發表于: 2013-08-31 10:50
AB兩相位差90度就知道是正轉還是反轉了,一圈一個脈沖是編碼器一轉的位置這個原點和機械有關系
歡天喜地
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 336 點
下載積分: 14329 分
在線時間: 195(小時)
注冊時間: 2010-03-06
最后登錄: 2025-06-16
查看歡天喜地的 主題 / 回貼
2樓  發表于: 2013-08-31 17:30

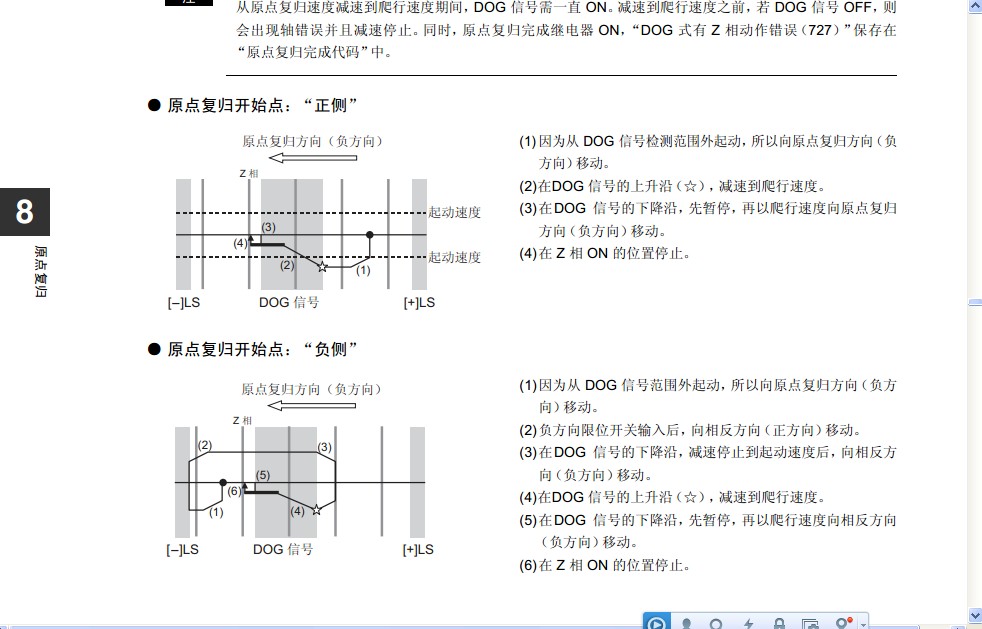

圖片:
不知你是用什么牌子的PLC,可以找些定位模塊的手冊來看,里面有回原點方法。回原點的路徑有很多種可以選擇的。要看機械怎么安裝的。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161588 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-28
查看sjm213的 主題 / 回貼
3樓  發表于: 2013-08-31 21:59
結合樓上圖說下:

一般找原點需要Z相配合DOG開關進行,當碰到DOG開關后低速蠕動,這時得到第一個Z相信號就認為是原點了。或者同方向離開DOG之后第一個Z相認為是原點,或者別的方式,反正就要這兩個信號相結合,找到最精準的點。

原點的基準設置不要設在運行軌跡之間,而是在某端點的位置。比如原點為0,那么工作臺在10~10000之間運動,這樣工作臺會一直在原點的同側移動,在找原點時就可按照設置好的方向移動了。
本帖最近評分記錄:
  • 下載積分:+1(madawa) 直觀易懂!
    ntlxfei18
    級別: 略有小成
    精華主題: 0
    發帖數量: 116 個
    工控威望: 267 點
    下載積分: 4727 分
    在線時間: 239(小時)
    注冊時間: 2012-12-24
    最后登錄: 2022-05-02
    查看ntlxfei18的 主題 / 回貼
    4樓  發表于: 2013-09-02 16:20
    謝謝大家的指點,對定位模塊什么的還一點不懂呢..  還得努力學習啊。。。。
