陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
12樓  發表于: 2013-11-19 12:00
引用
引用第11樓john42tw于2013-11-19 11:03發表的  :


串連 DC12V Rely  或 DC to DC 的SSR

汽車燈泡的供電電壓為DC 12V,串聯DC 12V RELAY或DC TO DC 的ssr有什么用,能達到我的檢測目的嗎,能有開關量輸出嗎
專心學工控技術,請各位幫忙指教
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69409 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-07-12
查看lzzqh8的 主題 / 回貼
13樓  發表于: 2013-11-19 12:48
用電流繼電器。
dudu
級別: 家園?
精華主題: 0
發帖數量: 75 個
工控威望: 864 點
下載積分: 617 分
在線時間: 115(小時)
注冊時間: 2009-10-28
最后登錄: 2025-05-08
查看dudu的 主題 / 回貼
14樓  發表于: 2013-11-19 12:57
引用
引用第13樓lzzqh8于2013-11-19 12:48發表的  :
用電流繼電器。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56058 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-24
查看john42tw的 主題 / 回貼
15樓  發表于: 2013-11-19 13:24
圖片:
引用
引用第12樓陳大圍于2013-11-19 12:00發表的  :

汽車燈泡的供電電壓為DC 12V,串聯DC 12V RELAY或DC TO DC 的ssr有什么用,能達到我的檢測目的嗎,能有開關量輸出嗎

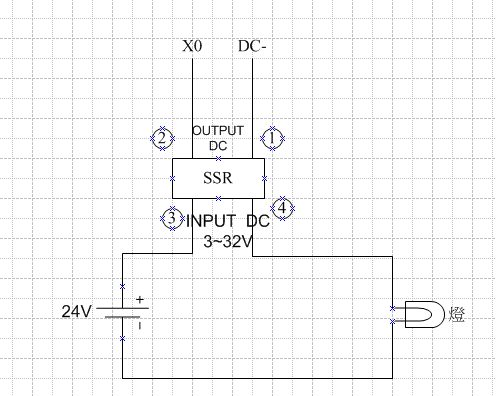

當燈點亮時 SSR 導通  第1第2接點導通

可接PLC  X接點     DC指示燈 (如要接AC  則改 DC to AC 的SSR)

建議用SSR  因為導通電流約20mA
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
16樓  發表于: 2013-11-19 13:41
引用
引用第15樓john42tw于2013-11-19 13:24發表的  :


當燈點亮時 SSR 導通  第1第2接點導通

可接PLC  X接點     DC指示燈 (如要接AC  則改 DC to AC 的SSR)
.......

謝謝你,貌似這方法不錯,我要測下燈泡亮時電流有沒有20ma,能不能使SSR可靠導通,另外你畫的這個電路圖里為什么用24V DC,汽車燈泡是12V DC工作啊,難道是SSR串聯分壓12v?
專心學工控技術,請各位幫忙指教
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56058 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-24
查看john42tw的 主題 / 回貼
17樓  發表于: 2013-11-19 13:57
引用
引用第16樓陳大圍于2013-11-19 13:41發表的  :

謝謝你,貌似這方法不錯,我要測下燈泡亮時電流有沒有20ma,能不能使SSR可靠導通,另外你畫的這個電路圖里為什么用24V DC,汽車燈泡是12V DC工作啊,難道是SSR串聯分壓12v?


抱歉 剛才接線試了一下  發現有問題

這應該有你要的產品

http://marxkuo168.cht.b2b168.com/
[ 此帖被john42tw在2013-11-19 14:45重新編輯 ]
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56058 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-24
查看john42tw的 主題 / 回貼
18樓  發表于: 2013-11-19 14:40
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56058 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-24
查看john42tw的 主題 / 回貼
19樓  發表于: 2013-11-19 14:48
引用
引用第16樓陳大圍于2013-11-19 13:41發表的  :

謝謝你,貌似這方法不錯,我要測下燈泡亮時電流有沒有20ma,能不能使SSR可靠導通,另外你畫的這個電路圖里為什么用24V DC,汽車燈泡是12V DC工作啊,難道是SSR串聯分壓12v?


抱歉  線路剛才試接  有問題

這裡應該有你要的產品
http://marxkuo168.cht.b2b168.com/
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-24
查看niningtt的 主題 / 回貼
20樓  發表于: 2013-11-19 18:40
依我之見,有個光耦就可以了。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
21樓  發表于: 2013-11-20 10:08
引用
引用第17樓john42tw于2013-11-19 13:57發表的  :


抱歉 剛才接線試了一下  發現有問題

這應該有你要的產品
.......

   會有什么問題呢,能跟我說說嗎,我也照你說的在買東西做實驗了,只不過我這里的汽車燈泡為LED型,3.5w的
專心學工控技術,請各位幫忙指教
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
22樓  發表于: 2013-11-20 10:11
不知用干簧管的方法行不行,燈泡亮,有電流流過,干簧管導通,燈泡不亮,沒電流通過,干簧管不導通,只不過這電流是直流的,而且還很小,不知行不行
專心學工控技術,請各位幫忙指教
langman
級別: 家園常客
精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的 主題 / 回貼
23樓  發表于: 2013-11-20 11:31
光敏電阻
朗工自動化,承接自動化改造工程:PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面,歡迎洽談,
