樓主  發表于: 2014-04-07 16:17
圖片：
圖片：

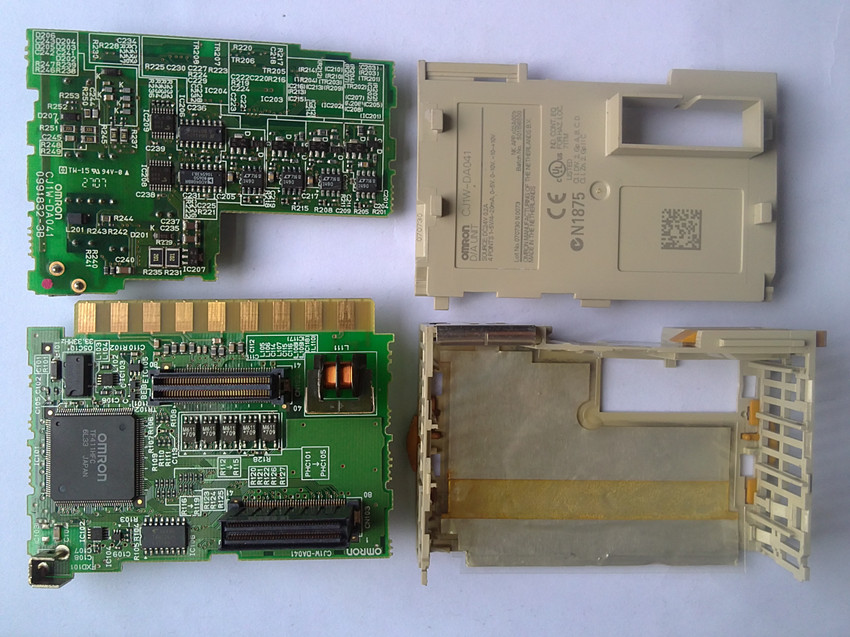

故障現象：模擬量模塊CJ1W-DA041輸出4路4-20mA電流，其中2、3通道正常，1、4通道沒有電流輸出。

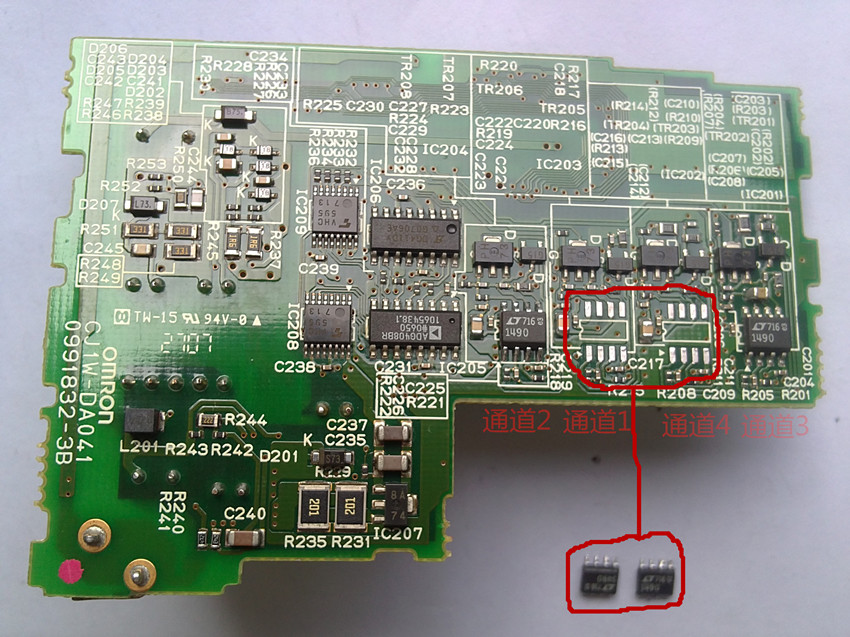

分析電路，此4路電流輸出分別使用了4個集成塊LT1490進行D/A轉換，先測量1、4通道上集成塊LT1490上的外部元件，三極管、電阻均沒有發現問題，懷疑第1、4通道上的集成塊LT1490損壞，因手上沒有備件，試采用對調的方法判斷，將1通道上的集成塊LT1490換到2通道，2通道的集成塊LT1490換到1通道，結果，1通道電流輸出正常，2通道沒有電流輸出，從而判斷1通道是集成塊LT1490故障，用同樣的方法，判斷4通道也是LT1490損壞，新購買2個LT1490，更換，故障排除。
本帖最近評分記錄：
  • 下載積分:+20(zyfzxh) 好貼好貼！
  • 下載積分:+2(小陳故事) 感謝分享！ 圖文并茂，不 ..
    小陳故事
    級別: 略有小成
    精華主題: 0
    發帖數量: 52 個
    工控威望: 205 點
    下載積分: 12489 分
    在線時間: 158(小時)
    注冊時間: 2013-04-12
    最后登錄: 2022-02-10
    查看小陳故事的 主題 / 回貼
    1樓  發表于: 2014-04-07 23:31
    圖文并茂的解釋，不錯 。 學習了
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1562 個
    工控威望: 1626 點
    下載積分: 116913 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-07-16
    查看luo76的 主題 / 回貼
    2樓  發表于: 2014-04-08 10:03
    這是高手干的活啊，
