樓主  發表于: 2014-06-03 09:45
圖片:

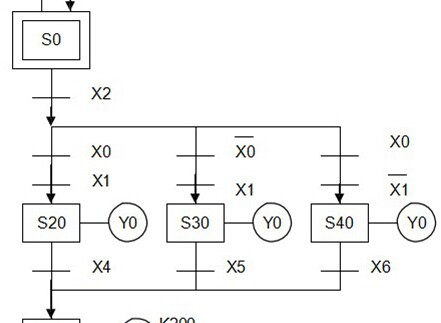

我不知道怎么寫S0到X2在到后面的選擇順序了。

  就是說0步到后面的選擇順序怎么寫。

0步就是X2 ,但是后面的沒有輸出線圈啊。

  我接不上來了,就是說方塊4該怎么寫。

  后面的選擇順序都必須經過X2 ,X2后面的方塊4 里面的內容該怎寫,或者有沒方法取消掉方塊4,直接到后面的選擇順序。
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
1樓  發表于: 2014-06-03 09:46
圖片:

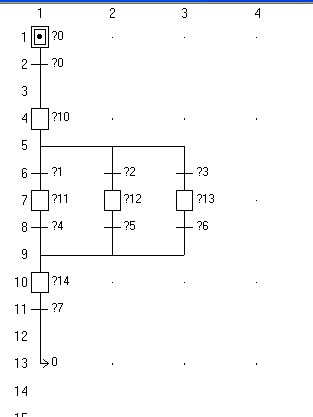

我寫來寫去寫成這樣了,我想肯定錯,但不知道怎么該、
lixianji_007
級別: 工控俠客
精華主題: 0
發帖數量: 243 個
工控威望: 2873 點
下載積分: 5768 分
在線時間: 778(小時)
注冊時間: 2011-08-27
最后登錄: 2025-07-23
查看lixianji_007的 主題 / 回貼
2樓  發表于: 2014-06-03 11:12
圖片:
第一個圖塊0后面是轉移X2,X2后面應該還有一個塊的,然后轉移0條件滿足到塊20,轉移1條件滿足到塊30,轉移2條件滿足到塊40。屬選擇分支結構。
[ 此帖被lixianji_007在2014-06-03 11:18重新編輯 ]
天下事有難易乎?為之,則難者亦易矣!不為,則易者亦難矣!
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56018 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-23
查看john42tw的 主題 / 回貼
3樓  發表于: 2014-06-03 11:31
引用
引用第1樓youtuo于2014-06-03 09:46發表的  :
我寫來寫去寫成這樣了,我想肯定錯,但不知道怎么該、


判斷式
               X2         X0      X1
0 =    ------||---------||-------||-------------[  TRAN    ]

               X2         X0      X1
1 =    ------||---------|/|-------||-------------[  TRAN   ]

               X2         X0      X1
2=    ------||---------||-------|/|-------------[  TRAN ]
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
4樓  發表于: 2014-06-15 11:04
那個最上面的順序圖0后面沒有快了。我就是不知道后面沒有快的時候該怎么寫。
