樓主  發表于: 2016-12-02 09:48
各位大神，初學者這廂有禮了。使用FX2N-16MT的PLC連接一個步進電機控制器再去控制一個步進電機。求教接線問題。電機上的線本來就插好的，關鍵是控制器和PLC的接線。指導CLK是脈沖信號，這個接PLC的Y0口嗎？DIR方向口接Y2或者別的嗎？FREE空著不接嗎？+5V接外接電源，板子供電接12-24V？哪負極怎么接？PLC的COM怎么接？PLC的輸出電源怎么接？請教了？
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園常客
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
1樓  發表于: 2016-12-02 10:03
脈沖信號接 Y口
DIR方向也是接Y 口

以上具體接Y？是看自己程序定義

FREE接或者不接看你用法，是電機要不要停車鎖住

其他控制器上電源部分，自己看對應控制起的說明書即可
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2327 個
工控威望: 2561 點
下載積分: 11829 分
在線時間: 923(小時)
注冊時間: 2008-11-12
最后登錄: 2025-07-22
查看泰山之石的 主題 / 回貼
2樓  發表于: 2016-12-02 11:28
FX2N沒有脈沖輸出，不能控制步進電機
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3826(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-23
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2016-12-02 12:11
FX2N只有10KHz脈沖,大部分定位指令都不支持.
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
學童66
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的 主題 / 回貼
4樓  發表于: 2016-12-04 11:57

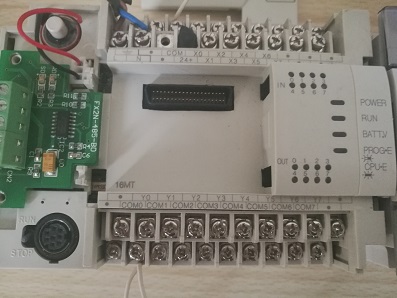

圖片：

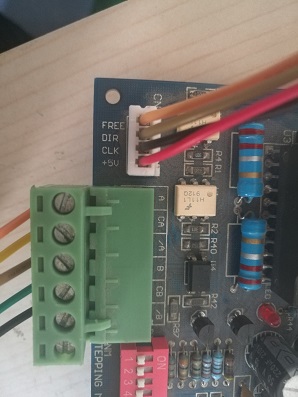

圖片：

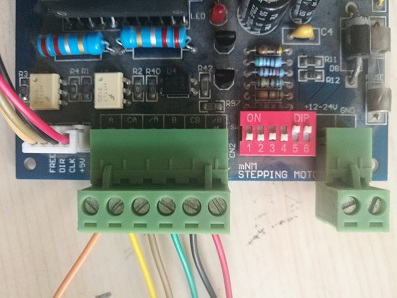

圖片：
請教1樓具體接線問題，脈沖口Y0，控制口Y2
