流浪1234
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 100 點
下載積分: 763 分
在線時間: 1(小時)
注冊時間: 2017-08-31
最后登錄: 2017-09-12
查看流浪1234的 主題 / 回貼
樓主  發表于: 2017-09-11 20:18
接近開關為三線的
ctz556
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的 主題 / 回貼
1樓  發表于: 2017-09-11 20:28
通電后測黑線電平可以的吧
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
2樓  發表于: 2017-09-11 21:38
按顏色區分
gdlghys
級別: 論壇先鋒
精華主題: 0
發帖數量: 126 個
工控威望: 1139 點
下載積分: 15178 分
在線時間: 122(小時)
注冊時間: 2016-12-04
最后登錄: 2025-07-23
查看gdlghys的 主題 / 回貼
3樓  發表于: 2017-09-11 22:50
顏色能分出來嗎?要通電測黑線電平吧
wo0712
想飛的鳥,不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 269(小時)
注冊時間: 2015-04-29
最后登錄: 2025-07-02
查看wo0712的 主題 / 回貼
4樓  發表于: 2017-09-12 08:02
通電后信號線輸出24v為PNP 輸出0v位NPN
樓主留言:
真誠感謝!
zhtokokk
級別: 家園常客
精華主題: 0
發帖數量: 522 個
工控威望: 833 點
下載積分: 59900 分
在線時間: 396(小時)
注冊時間: 2015-03-23
最后登錄: 2025-04-01
查看zhtokokk的 主題 / 回貼
5樓  發表于: 2017-09-12 11:13
      搭電路,通電測試可以。
rongbing
級別: 論壇先鋒
精華主題: 0
發帖數量: 1157 個
工控威望: 1365 點
下載積分: 27654 分
在線時間: 321(小時)
注冊時間: 2015-02-15
最后登錄: 2025-07-23
查看rongbing的 主題 / 回貼
6樓  發表于: 2017-09-12 11:47
4樓正解
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
7樓  發表于: 2017-09-12 11:58

樓主留言:
真誠感謝!
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的 主題 / 回貼
8樓  發表于: 2017-09-12 13:34
看感應器顏色接線位置所對應的點位。來判斷是哪種類型的感應器。
需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
zgf889
走別人的路,讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的 主題 / 回貼
9樓  發表于: 2017-09-13 08:52
三根線接線是一樣的,只不過黑線輸出是正值,還是負值。是負值-是NPN,是正值+
zgf889
走別人的路,讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的 主題 / 回貼
10樓  發表于: 2017-09-13 08:53

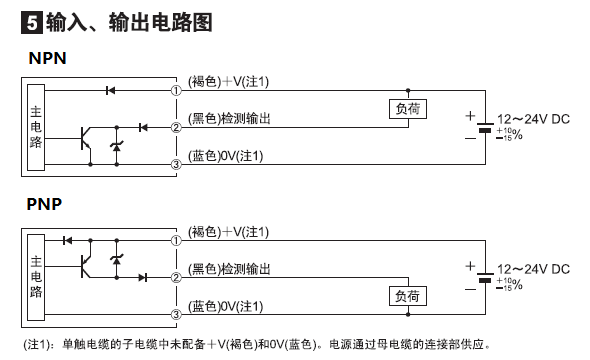

三根線接線是一樣的,只不過黑線輸出是正值,還是負值。是負值-是NPN,是正值+ [upload=1] 則是PNP
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1969 個
工控威望: 2167 點
下載積分: 48593 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-05-28
查看wul2.4g的 主題 / 回貼
11樓  發表于: 2017-09-13 15:11
如果沒有型號的話,用數字萬用表,在通電DC24之狀態下,在接近開送前放一鐵塊,有黑表筆接藍色線,紅表筆接光電黑色線,如果有24V電壓讀數,同時反復移動光電前的鐵塊看讀數是否有變化,有變化說明判斷是對的!說明是PNP的,如果讀數很小或為零,將紅表筆接光電棕色線,黑表筆接光電黑色線,讀數為24V為NPN,同時反復移動光電前的鐵塊看讀數是否有變化,有變化說明判斷是對的!有型號的情況下,建議還是查說明書,因為光電還有常閉點和常開點之分!!
