樓主  發表于: 2018-06-23 20:14
圖片:
之前只做結構設計,最近開始學plc,沒電工基礎,連接線圖都看不懂。汗!請問各位師傅下圖中(如圖)
1.plc的零線和火線之前都要接斷路器嗎?百度看到說家庭用電好像零線最好不接。不知道plc是不是都要接。
2. 圖中plc是接在斷路器的輸入輸出觸點之間嗎,這好像沒辦法這樣接吧?24v電源接在斷路器輸出之后?請問實際中斷路器要怎么接?
3.能不能用漏電保護開關代替斷路器?

zeng0jian7
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 92 點
下載積分: 486 分
在線時間: 11(小時)
注冊時間: 2018-05-22
最后登錄: 2018-11-30
查看zeng0jian7的 主題 / 回貼
1樓  發表于: 2018-06-23 20:17
圖片:

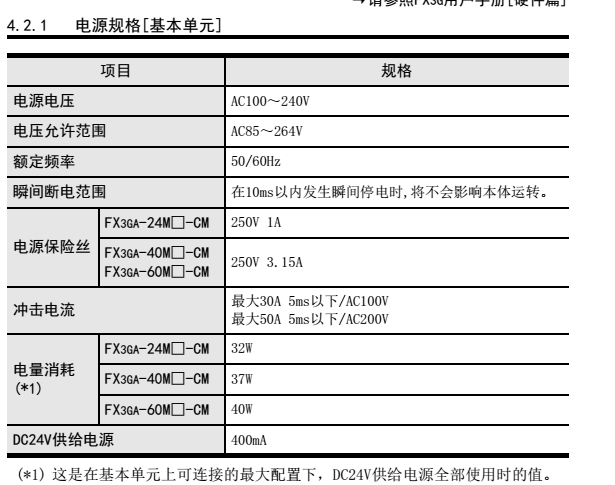

還有請問這個保險絲要怎么選?這個電源保險絲是指plc內部就到了保險絲,還是我要按照這個硬件手冊的規格選保險絲接plc外面?
ludongji151
級別: 正式會員
精華主題: 0
發帖數量: 36 個
工控威望: 81 點
下載積分: 738 分
在線時間: 23(小時)
注冊時間: 2018-04-22
最后登錄: 2018-08-03
查看ludongji151的 主題 / 回貼
2樓  發表于: 2018-06-23 21:58
緊急停機如需要斷開PLC電源的話,PLC應接在接觸器(或中間繼電器)觸點MC下方。
ludongji151
級別: 正式會員
精華主題: 0
發帖數量: 36 個
工控威望: 81 點
下載積分: 738 分
在線時間: 23(小時)
注冊時間: 2018-04-22
最后登錄: 2018-08-03
查看ludongji151的 主題 / 回貼
3樓  發表于: 2018-06-23 22:00
用交流電的話,最好有隔離變壓器
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56018 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-23
查看john42tw的 主題 / 回貼
4樓  發表于: 2018-06-25 08:55
1. 是。這是工業配線。

2.PLC 在斷路器與接觸器之間。
   (DC POWER也可以,但前端加保險絲)
   一上電,PLC就導通。

3.可以,但不建議。(可能會常跳電)

漏電斷路器的裝置原則:
1. 近水處
2. 用水器具
3. 戶外線路




zeng0jian7
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 92 點
下載積分: 486 分
在線時間: 11(小時)
注冊時間: 2018-05-22
最后登錄: 2018-11-30
查看zeng0jian7的 主題 / 回貼
5樓  發表于: 2018-06-28 10:43
感謝各位師傅的解答,十分感謝!現在終于搞明白了。
