kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園常客
精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
樓主  發表于: 2019-03-20 13:36
圖片：
圖片：
圖片：
現在用的面板是威綸的，因為失靈就換了一個公司現有的步科面板（ET070)。
威綸面板的腳位接線圖（前一位師傅自己用線制作的，兩頭都是RS-232 9孔的插頭）面板2腳對PLC 3腳，面板3腳對PLC 2腳，面板5腳對PLC 5腳。

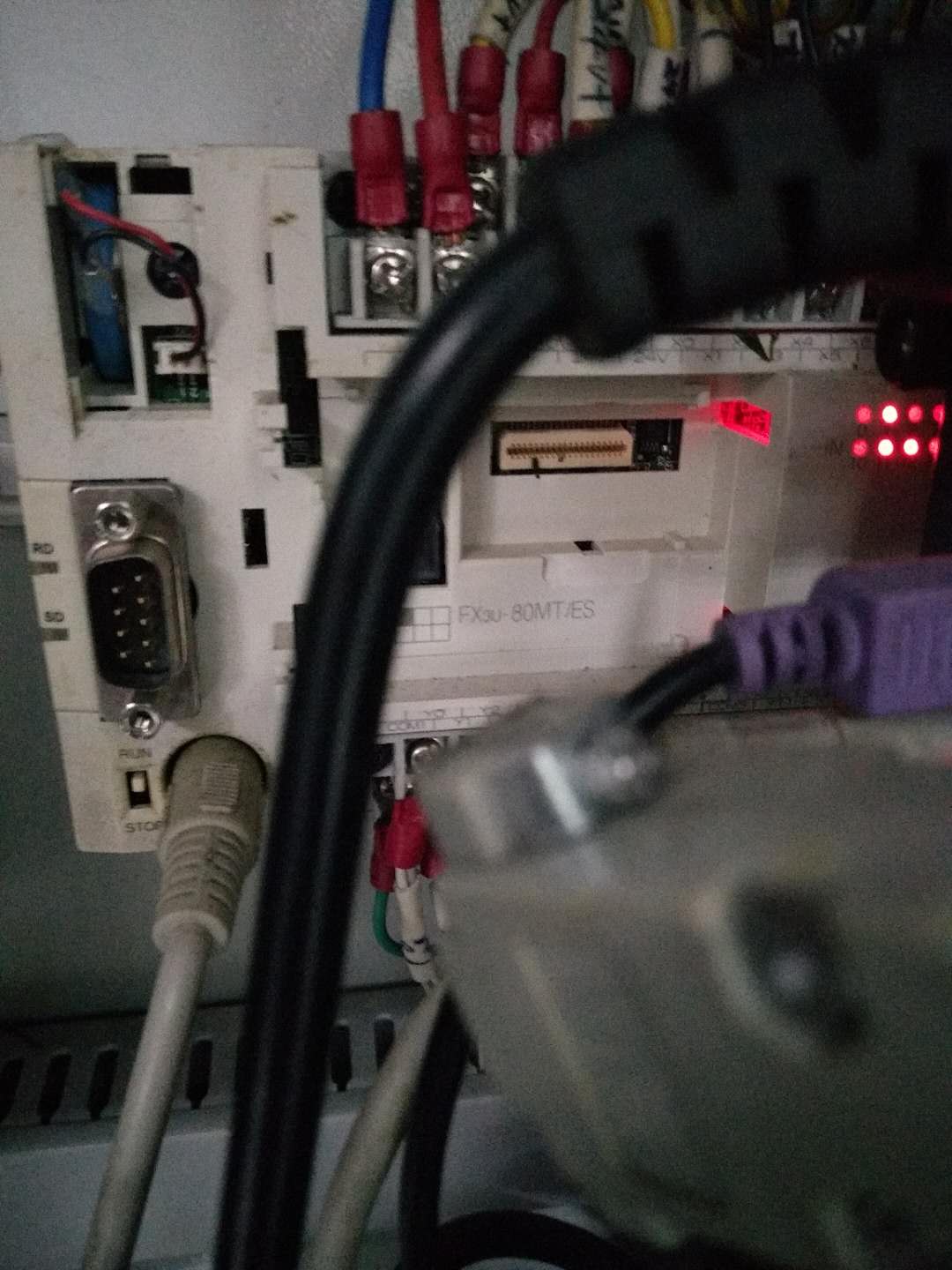

所以我換了面板就直接用原有的通訊線接，可是通訊不上。查看了一下資料找到了步科面板的腳位圖，但是找不到三菱FX-3U的腳位圖，那位朋友有的，發我一個，我試著怎么接線，或者哪位大神知道怎么接的也可以指點一下，謝謝！
等待后獨行
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 312 點
下載積分: 3280 分
在線時間: 17(小時)
注冊時間: 2019-01-07
最后登錄: 2020-02-17
查看等待后獨行的 主題 / 回貼
1樓  發表于: 2019-03-20 15:58
找威綸的使用手冊，上面應該有針腳的對應表
ma924888027
級別: 網絡英雄
精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的 主題 / 回貼
2樓  發表于: 2019-03-20 15:59
kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園常客
精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
3樓  發表于: 2019-03-20 17:11
引用
引用第2樓ma924888027于2019-03-20 15:59發表的  :
[attachment=231119]

謝謝，我試試接一下。
lltlgw
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 140 點
下載積分: 861 分
在線時間: 89(小時)
注冊時間: 2018-05-24
最后登錄: 2023-05-30
查看lltlgw的 主題 / 回貼
4樓  發表于: 2019-03-20 17:30
引用
引用第2樓ma924888027于2019-03-20 15:59發表的  :
[attachment=231119]

可以啊，我也下載個
