樓主  發表于: 25天前
圖片:
圖片:
線性變換,常用于4-20mA轉換為其它信號

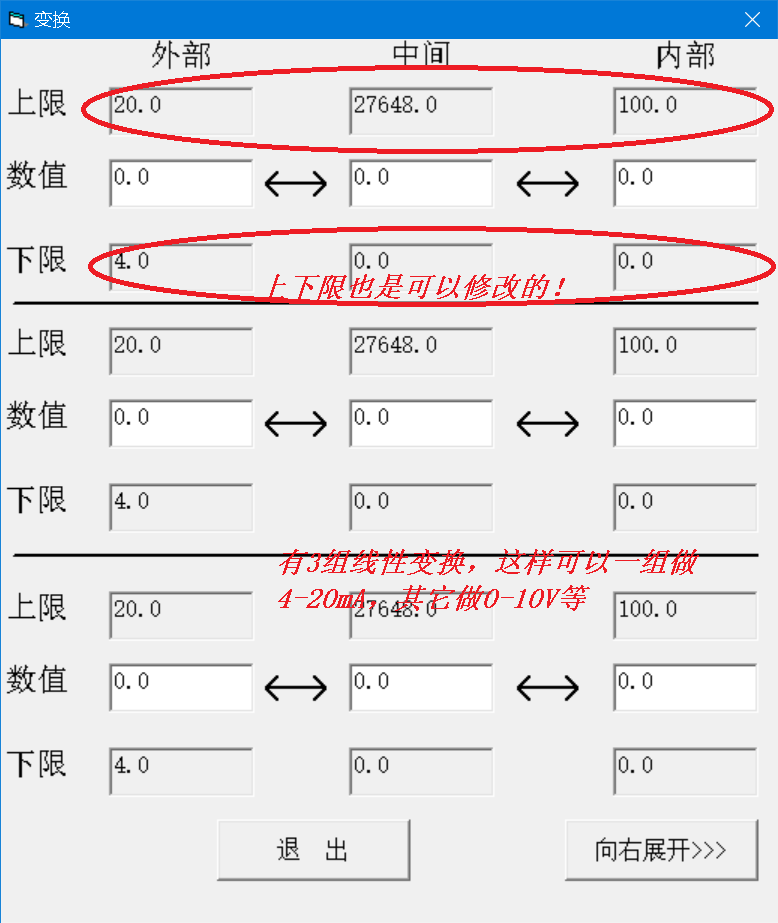

外部數據就是PLC接的模擬量,例如4-20mA,0-10V等,中間數據就是模擬量的轉換結果,內部數據就是轉換后的外部工程量,例如壓力、流量等
上下限也是可以修改的,例如修改為0-10,這樣就可以計算0-10V的信號了,盡管上下限是灰色的
輸入的外部數值、中間數值、內部數值的可以超出上下限的范圍,對這些數值沒有進行上下限限制
在數值里輸入數據,其它數據會自動跟著變換

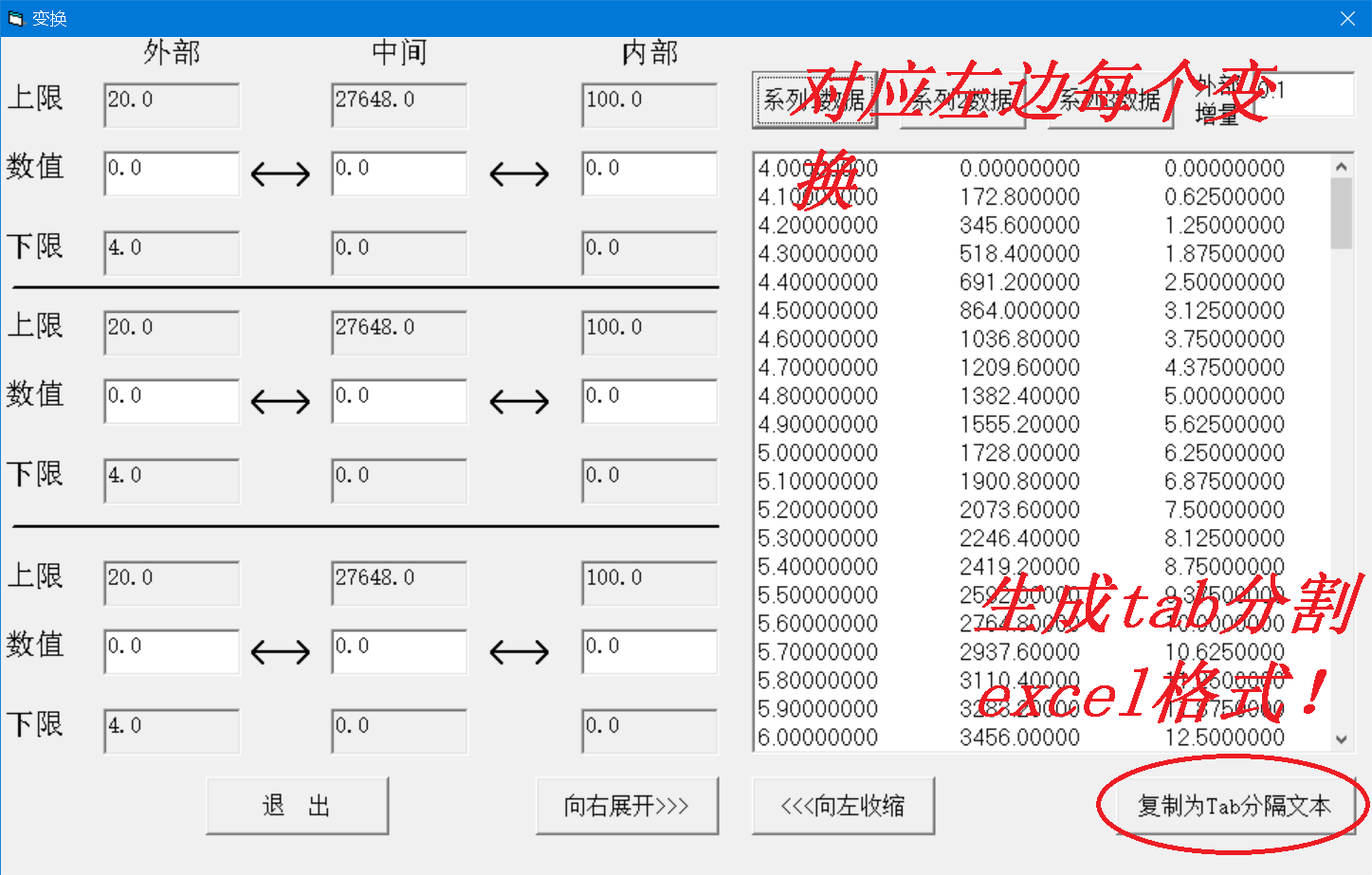

還可以按下向左展開按鈕,將所有線性變換數據列出來,還可以導出到excel中





使用VB6編寫
[ 此帖被qwerty_123在2025-07-09 17:09重新編輯 ]
附件: 變換.rar (62 K) 下載次數:151
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+2(guochunyi) 熱心助人!
    sdobye
    級別: 略有小成
    精華主題: 0
    發帖數量: 400 個
    工控威望: 486 點
    下載積分: 26237 分
    在線時間: 204(小時)
    注冊時間: 2023-05-04
    最后登錄: 2025-07-28
    查看sdobye的 主題 / 回貼
    1樓  發表于: 24天前
    非常感謝
    huoshi
    為所當為
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2637 個
    工控威望: 22699 點
    下載積分: 6153 分
    在線時間: 2801(小時)
    注冊時間: 2010-12-27
    最后登錄: 2025-07-25
    查看huoshi的 主題 / 回貼
    2樓  發表于: 24天前
    厲害贊一個
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 12000 個
    工控威望: 19394 點
    下載積分: 14490 分
    在線時間: 2788(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-07-27
    查看往事如風的 主題 / 回貼
    3樓  發表于: 23天前
    厲害贊一個
    三人行者必有我師 ,擇其善者而從之
    fanyinger
    級別: 探索解密
    精華主題: 0
    發帖數量: 73 個
    工控威望: 107 點
    下載積分: 2683 分
    在線時間: 43(小時)
    注冊時間: 2025-01-04
    最后登錄: 2025-07-27
    查看fanyinger的 主題 / 回貼
    4樓  發表于: 19天前
    這個怎么用的?
    fanyinger
    級別: 探索解密
    精華主題: 0
    發帖數量: 73 個
    工控威望: 107 點
    下載積分: 2683 分
    在線時間: 43(小時)
    注冊時間: 2025-01-04
    最后登錄: 2025-07-27
    查看fanyinger的 主題 / 回貼
    5樓  發表于: 19天前
    好像有點問題,0對應的不是4ma吧
    qwerty_123
    www
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 228 點
    下載積分: 1000 分
    在線時間: 29(小時)
    注冊時間: 2010-09-26
    最后登錄: 2025-07-27
    查看qwerty_123的 主題 / 回貼
    6樓  發表于: 19天前
    西門子的4-20mA輸入信號都是4mA對應0,20mA對應27648
    引用
    引用第5樓fanyinger于2025-07-09 16:42發表的  :
    好像有點問題,0對應的不是4ma吧
    qwerty_123
    www
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 228 點
    下載積分: 1000 分
    在線時間: 29(小時)
    注冊時間: 2010-09-26
    最后登錄: 2025-07-27
    查看qwerty_123的 主題 / 回貼
    7樓  發表于: 19天前
    你在外部數值里輸入10(默認對應的是10mA),在中間的數值里就會自動顯示出10mA對應的中間數值(就是模擬量模塊讀出的數值,對于西門子PLC來說就是0-27648之間的數值),在內部的數值里顯示的是換算后的工程數值,例如壓力、流量等
    引用
    引用第4樓fanyinger于2025-07-09 16:37發表的  :
    這個怎么用的?
    利多工控
    級別: 略有小成
    精華主題: 0
    發帖數量: 110 個
    工控威望: 276 點
    下載積分: 9941 分
    在線時間: 103(小時)
    注冊時間: 2022-11-09
    最后登錄: 2025-07-25
    查看利多工控的 主題 / 回貼
    8樓  發表于: 17天前
    非常感謝終于有個程序,之前都是Excel表格
    森利德
    向大佬學習 向大佬致敬
    級別: 工控俠客
    精華主題: 0
    發帖數量: 703 個
    工控威望: 2890 點
    下載積分: 5344 分
    在線時間: 238(小時)
    注冊時間: 2023-01-16
    最后登錄: 2025-07-27
    查看森利德的 主題 / 回貼
    9樓  發表于: 17天前
    學習學習
    杰森斯坦表哥
    級別: 略有小成
    精華主題: 0
    發帖數量: 139 個
    工控威望: 237 點
    下載積分: 1564 分
    在線時間: 80(小時)
    注冊時間: 2023-02-01
    最后登錄: 2025-07-26
    查看杰森斯坦表哥的 主題 / 回貼
    10樓  發表于: 11天前
    引用
    引用第6樓qwerty_123于2025-07-09 17:03發表的  :
    西門子的4-20mA輸入信號都是4mA對應0,20mA對應27648


    西門子4-20ma不是應該對應的5530-27648嗎?
    qwerty_123
    www
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 228 點
    下載積分: 1000 分
    在線時間: 29(小時)
    注冊時間: 2010-09-26
    最后登錄: 2025-07-27
    查看qwerty_123的 主題 / 回貼
    11樓  發表于: 11天前
    那是因為S7-200 smart的電流輸入信號只能組態為0-20mA而不是4-20mA,所以4mA對應的是5530左右
    引用
    引用第10樓杰森斯坦表哥于2025-07-17 11:34發表的  :

    西門子4-20ma不是應該對應的5530-27648嗎?
    [ 此帖被qwerty_123在2025-07-17 18:00重新編輯 ]
