樓主  發表于: 2008-11-15 17:50
圖片:
圖片:
小弟我剛學plc,看了個題目,自己做出來的答案和資料給的答案不同,請大家?guī)臀曳治鲆幌拢x
題目:汽車轉向燈開關有三個檔位,裝有一個單刀三擲開關,開關扳向左邊時左燈閃亮,扳向右邊時右燈閃亮,經過中間位置時關燈。現要求開關撥向左側時,左燈開始閃亮,亮滅閃爍間隔0.2秒;開關撥向右側時,右燈開始閃亮,亮滅閃爍間隔0.2秒;若司機忘記關燈(即扳回中間位置),則20秒后應自動關燈。
(1)左、中、右開關分別從X0、X1、X2輸入,畫出電路接線圖。
(2)用Y0、Y2控制左右燈,設計控制程序梯形圖

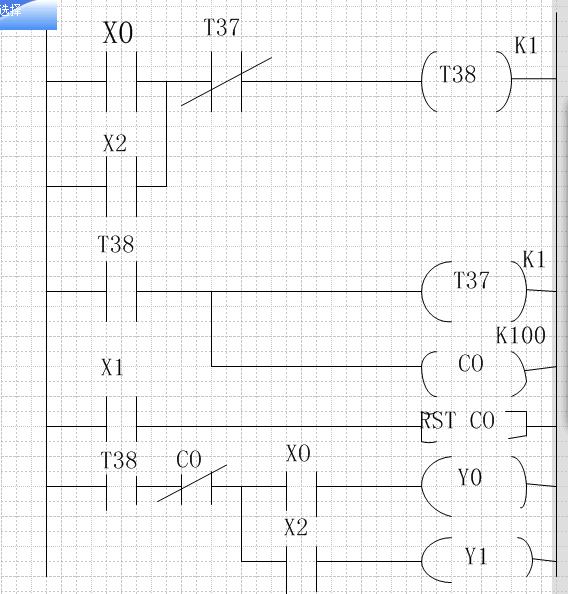

第一張圖是標準答案     我主要有兩個問題:
1、為什么用計數器C0,題目要求20秒后自動關燈,還應該是計數器啊?
2、我分析圖中是0.1秒閃亮啊,假設閉合X0,T38通電,延時0.1秒后燈亮,T37通電延時開始,0.1秒后T37動斷觸點斷開,T38斷電,燈滅,隨即,t38又通電循環

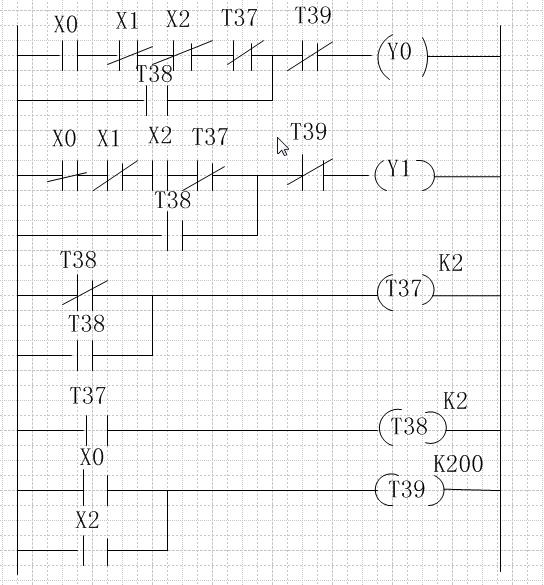

第二張圖是我自己設計的,請指教下對不對,有什么要改進的,不甚感激
(在綜合區沒人理,希望各位學三菱的大哥幫個忙)

hayws
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hayws的 主題 / 回貼
1樓  發表于: 2008-11-15 19:37
實現同樣的功能要求可以編出不同的程序,第一程序圖是亮0.1S,滅0.1S的閃爍,可能是亮滅閃爍間隔0.2秒是指一個閃爍周期為0.2秒吧,否則將K1改成K2才能為0.2S閃爍.
你自己編的程序要把三個并聯T38常開接點刪除.
本帖最近評分記錄:
  • 下載積分:+1(wuyin86) 熱心助人!
    方茂興
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 288 點
    下載積分: 694 分
    在線時間: 82(小時)
    注冊時間: 2008-08-17
    最后登錄: 2013-08-25
    查看方茂興的 主題 / 回貼
    2樓  發表于: 2008-11-15 20:51
    0.2秒X100次=20秒
    本帖最近評分記錄:
  • 下載積分:+1(wuyin86) 熱心助人!
    方茂興
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 288 點
    下載積分: 694 分
    在線時間: 82(小時)
    注冊時間: 2008-08-17
    最后登錄: 2013-08-25
    查看方茂興的 主題 / 回貼
    3樓  發表于: 2008-11-15 21:05
    周期為0。2秒,亮0。1秒  熄0。1秒。計數器的作用好象是在閃爍100次(0。2X100=20秒)后停止閃爍。
    您編的梯形圖中并聯的三個T38應用刪除。
    wuyin86
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看wuyin86的 主題 / 回貼
    4樓  發表于: 2008-11-16 22:26
    謝謝兩位大哥了,搞懂了
