樓主  發表于: 2009-08-13 16:02

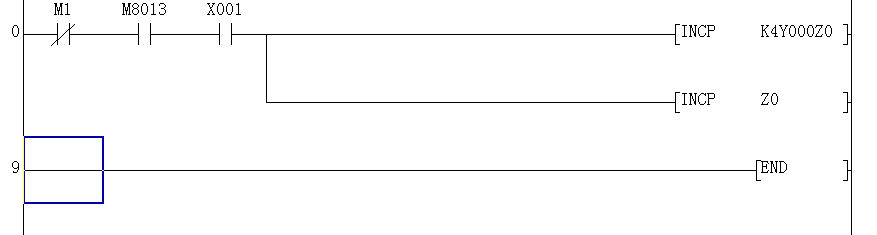

下面是一部分梯形圖,知道實現的功能,就是不知道具體的實現過程
想請教一下,還望知道的人不吝賜教


能具體寫出每一次脈沖過后的變化的具體過程更是感激不盡了
一一
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看一一的 主題 / 回貼
1樓  發表于: 2009-08-13 16:04
第一行后面是INCP K4Y0Z0
第二行后面是INCP Z0
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
2樓  發表于: 2009-08-13 16:59
M1  與X1 忽略
M8013   1秒時鐘
INCP Z0   脈沖遞增指令  接通一次  Z0 數值加1   Z0 變址地址
INCP K4Y0Z0   就看Z0=?   Z0=1   那么就輸出Y1   Z0=2  輸出Y2 。。。。。Z0=8  輸出Y10 。。。。。。
所以上面的程序一句話就是 M8013 通一次 Y接通一個
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11508 分
在線時間: 9721(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-23
查看cvlsam的 主題 / 回貼
3樓  發表于: 2009-08-13 17:02
這個程序的作用是將輸出點0~377都分別置1,這只能說是初衷,當時在Y361后,由于無法達到一個字的操作長度,會發生越界而導致系統錯誤停機。

次數         K4Y0Z0
   1                       Z0=0  那么K4Y0+1=》K4Y0中相當于Y0=1
  2                       Z0=1   操作對象變為K4Y1   因此Y1=1
  3                      Z0=2     操作對象為K4Y2  因此Y2=1
……
直到Y361=1
繼續,K4Y362……由于FX最大的Y地址到377,因此K4Y362造成地址溢出,從而Error。

此地的做重點為:Z0的操作對象為字地址而不是位地址,因此只能將位地址組合為字地址K4Y0。
               Z0的增加只是對其操作元件的增加,并非對常數的增加,也就是K4Y0Z0當Z0=1的時候,是指K4Y1,而非相當于增加一個字,這一點需要注意。

以上
本帖最近評分記錄:
  • 下載積分:+4(guochunyi) 熱心助人,加分表揚
    一一
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看一一的 主題 / 回貼
    4樓  發表于: 2009-08-13 18:14
    實際執行的時候好像是這樣的,Z0=1時,Y0=1,Z0=2時,Y1Y0=11,Z0=3時,Y2Y1Y0=111,以此類推的
    我就是不知道怎么來的
    qlin
    學過一點FX型PLC基本知識
    級別: 家園常客
    精華主題: 0
    發帖數量: 537 個
    工控威望: 531 點
    下載積分: 12343 分
    在線時間: 258(小時)
    注冊時間: 2009-07-13
    最后登錄: 2019-05-13
    查看qlin的 主題 / 回貼
    5樓  發表于: 2009-08-13 20:44
        ·執行條件第1次接通時,(Z0)=0,K4Y0Z0為K4Y0,而之前K4Y0為0,故執行結果為(K4Y0)+1=0+1=1,即Y17Y16…Y1Y0對應00…01,所以Y0=1,而Y1~Y17均為0。執行完畢,Z0=1。
        ·執行條件第2次接通的第1個掃描周期(接通瞬時),(Z0)=1,K4Y0Z0為K4Y1,INCP K4Y0Z0為執行(K4Y0Z0)+1→(K4Y0Z0)即(K4Y1)+1→(K4Y1);而之前K4Y1為0,故執行結果為(K4Y1)+1=0+1=1,即Y20Y17…Y2Y1對應00…01,所以Y1=1,而Y2~Y27均為0。
        但是,之前Y0=1,而之后無復位Y0的指令,故Y0保持1,結果為Y0=1,Y1=1。
        ·執行條件第3次接通瞬時,(Z0)=2,K4Y0Z0為K4Y2,而之前K4Y2為0,故執行結果為(K4Y2)+1=0+1=1,所以Y2=1,Y0、Y1保持為1。
        ·以下以此類推。
    一一
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看一一的 主題 / 回貼
    6樓  發表于: 2009-08-13 22:06
    引用
    引用第5樓qlin于2009-08-13 20:44發表的  :
        ·執行條件第1次接通時,(Z0)=0,K4Y0Z0為K4Y0,而之前K4Y0為0,故執行結果為(K4Y0)+1=0+1=1,即Y17Y16…Y1Y0對應00…01,所以Y0=1,而Y1~Y17均為0。執行完畢,Z0=1。
        ·執行條件第2次接通的第1個掃描周期(接通瞬時),(Z0)=1,K4Y0Z0為K4Y1,INCP K4Y0Z0為執行(K4Y0Z0)+1→(K4Y0Z0)即(K4Y1)+1→(K4Y1);而之前K4Y1為0,故執行結果為(K4Y1)+1=0+1=1,即Y20Y17…Y2Y1對應00…01,所以Y1=1,而Y2~Y27均為0。
        但是,之前Y0=1,而之后無復位Y0的指令,故Y0保持1,結果為Y0=1,Y1=1。
        ·執行條件第3次接通瞬時,(Z0)=2,K4Y0Z0為K4Y2,而之前K4Y2為0,故執行結果為(K4Y2)+1=0+1=1,所以Y2=1,Y0、Y1保持為1。
        ·以下以此類推。

    先謝謝這位仁兄的解答了,呵呵
    我還有一個疑問的,就是K4Y0,不應該就是指的Y17—Y0,這16個輸出嗎,那加1的時候不應該就是在這16個輸出的基礎上加嗎?
    你的意思是不是K4Y0Z0,隨著Z0值的變化而變成K4Y1,K4Y2,K4Y3........
