12樓發表于: 2019-05-26 18:46

只看該作者 | 小中大

格式肯定不對

本帖最近評分記錄：

下載積分:+1(顧先生) 真誠感謝！

接三菱、西門子等PLC/HMI程序微信wyx6745625

jxx001

這里大神如云，虛心向各位大神學習摩拜！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 3050 點
下載積分: 18684 分
在線時間: 54(小時)
注冊時間: 2017-11-14
最后登錄: 2023-06-12
查看jxx001的主題 / 回貼

13樓發表于: 2019-05-26 21:00

只看該作者 | 小中大

7N2格式，LRC校驗必須有，沒有校驗無論怎么都不能通訊

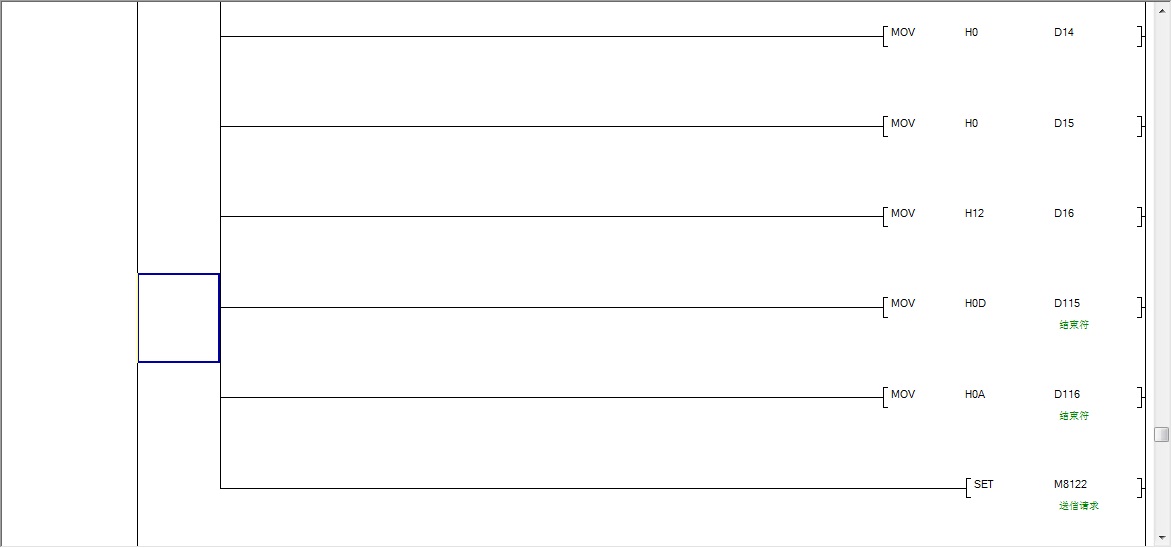

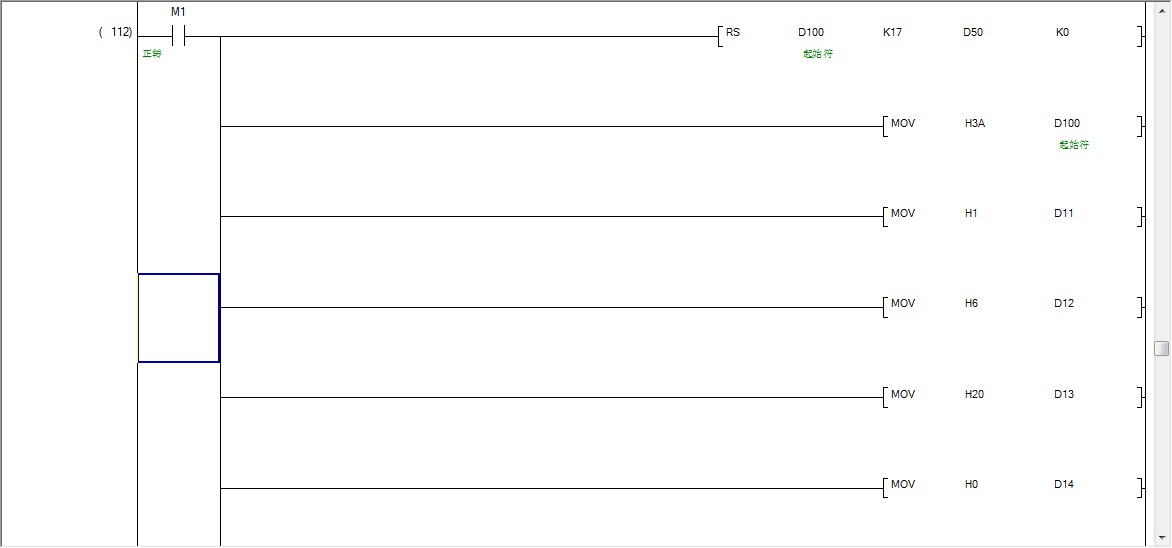

發送指令是RS的組成部分包括：發送數據的寄存器地址和對應數量，接收數據的寄存器地址和對應數量

本帖最近評分記錄：

下載積分:+2(顧先生) 熱心助人！

祝各位大師事事順心如意！

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 16829 分
在線時間: 946(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-09
查看anlyl2014的主題 / 回貼

14樓發表于: 2019-05-27 18:45

只看該作者 | 小中大

你這樣問，誰能答你？
1.什么品牌的變頻器，當然，你這里想用臺達的變頻器作通訊，我看過你不少的貼，才明白的；
2.你的程序用的是FX1N,沒右移、高低位互換指令、CRC指令，用MODBUS RTU模式通訊比較難；
3.只能用 MODBUS ASCLL模式，要用到校驗計算；計算結果不是固定的；
4.沒事玩一下通訊，練練手可以，作為實用的，不如用HMI與變頻器通訊更實際，因為廠商都幫你做好了，你套用就可以。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 16829 分
在線時間: 946(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-09
查看anlyl2014的主題 / 回貼

15樓發表于: 2019-05-27 18:47

只看該作者 | 小中大

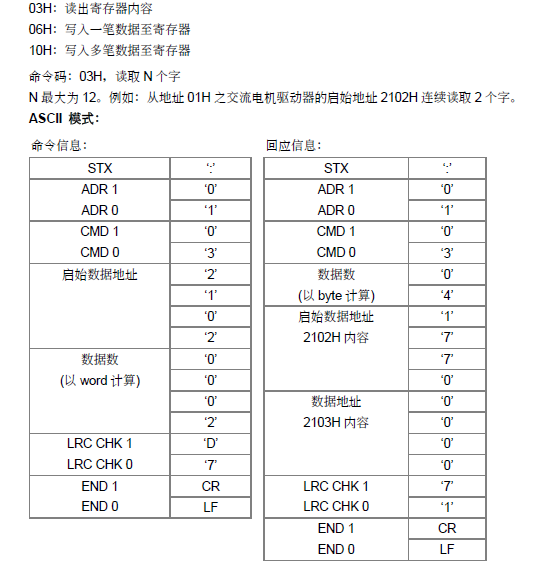

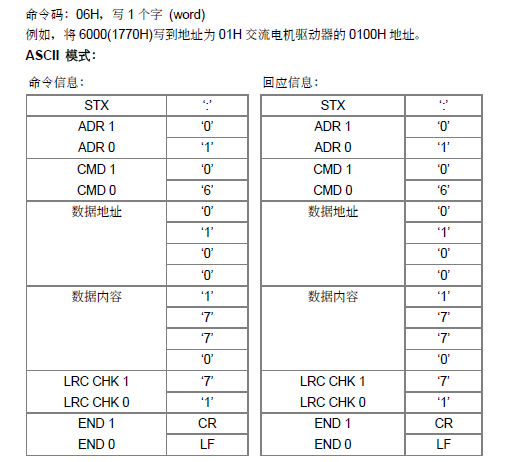

CHK（check sum：偵誤值）
ASCII 模式：
ASCII 模式採用LRC (Longitudinal Redundancy Check) 偵誤值。LRC 偵誤值乃是將ADR1
至最后一個數據內容加總，得到之結果以256 為單位，超出之部分去除(例如得到之結果為十
六進位之128H 則只取28H)，然后計算二次反補后得到之結果即為LRC 偵誤值。
例如：從地址為01H 之交流電機驅動器的0401H 地址讀取1 個字。
STX ‘:’
ADR 1
ADR 0
‘0’
‘1’
CMD 1
CMD 0
‘0’
‘3’
啟始數據地址 ‘0’
‘4’
‘0’
‘1’
數據數 ‘0’
‘0’
‘0’
‘1’
LRC CHK 1
LRC CHK 0
‘F’
‘6’
END 1
END 0
CR
LF
01H+03H+04H+01H+00H+01H=0AH, 0AH 的二次反補為F6H。
這里的LRC CHK是計算出來的，非固定
