macro_command main()
unsigned  short i
bool on=1,off=0,a[100]
GetData(i, "Local HMI", RW, 0, 1)
FILL(a[0],0,100)
SetData(a[0], "Local HMI", LB, 0, 100)
SetData(on, "Local HMI", LB, i, 1)
end macro_command
這是威綸通宏指令寫法。。

用數組不就好了，實測3G可以使用數組，ST語言下驗證沒問題

引用

引用第22樓浪子海風于2022-03-07 17:30發表的  :
一開始是我寫的格式不對，所以以為PLC沒有支持。
根據13樓 SL0301兄弟的方法：DECO D0 M0K8....這個方法在模擬中測得：
當D0=0時，M0=通  其它=斷
當D0=1時，M1=通  其它=斷  （沒有鎖存前面的M0）
當D0=2時，M2=通  其它=斷   （沒有鎖存前面的M0 和M1）
.......

譯碼指令，本就只能有1個輸出位；移位指令，就是多個位一起移動，外部復位移動區間的部分位，之后再使用移位指令的時候，這些被復位的位，也會一起啟動；那完全滿足示例中的要求的話，只能用變址，或數組；

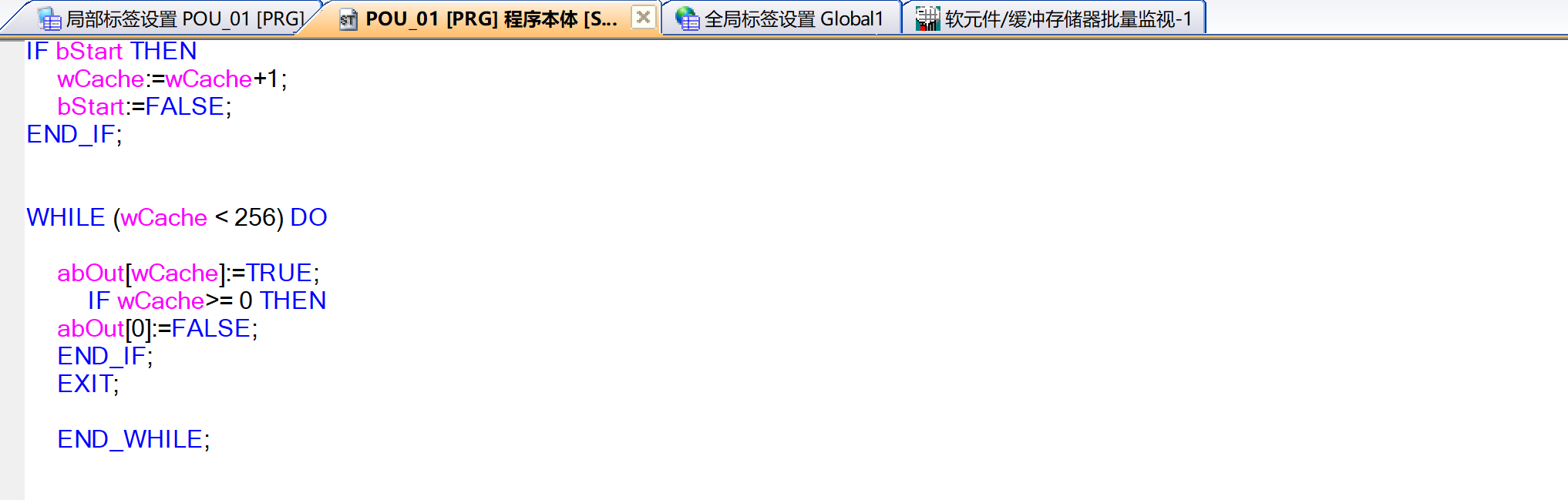

關于變址：3GPLC在梯形圖環境中，變址指令編譯通不過，可以采用內嵌ST，或者直接用ST語言寫一個FB塊實現；

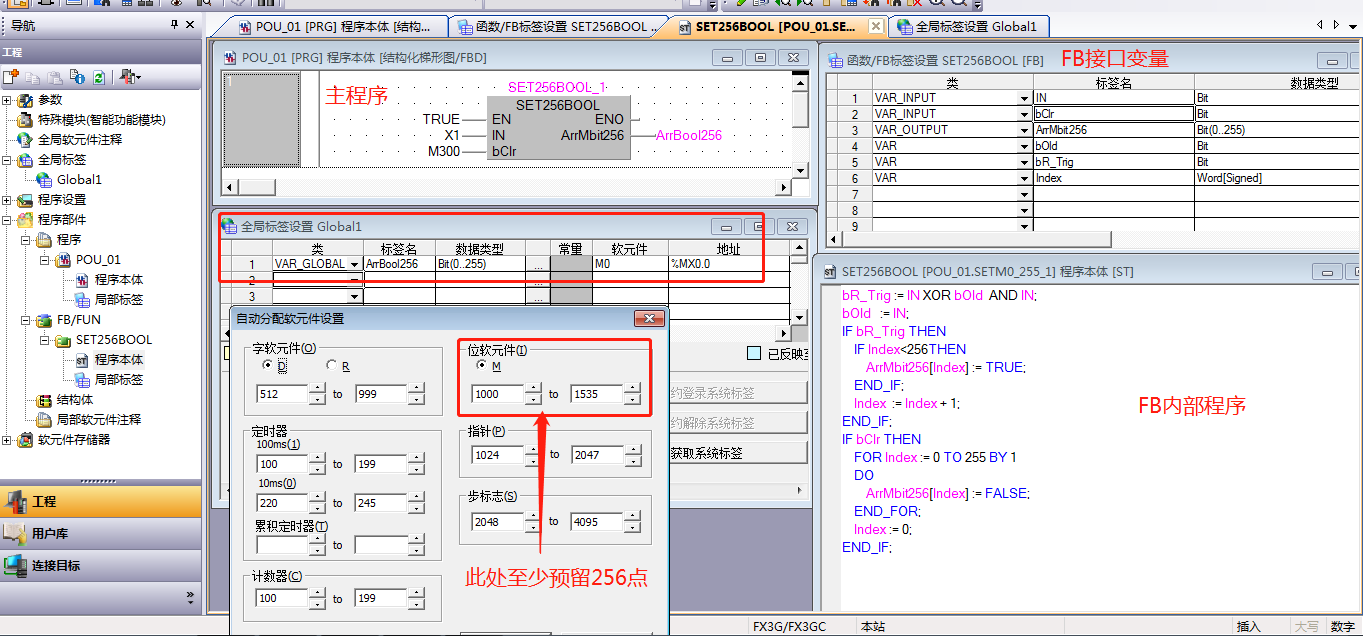

關于數組：在全局變量中聲明一個長度為256個的BOOL數組，關聯地址M0，通過X1上升沿，變動數組索引，再對變化后的數組索引位，進行置位操作；

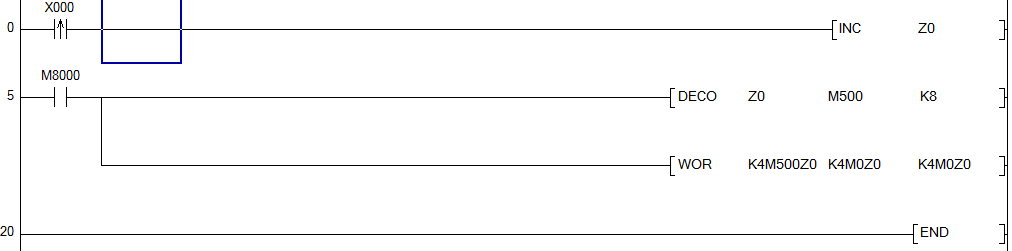

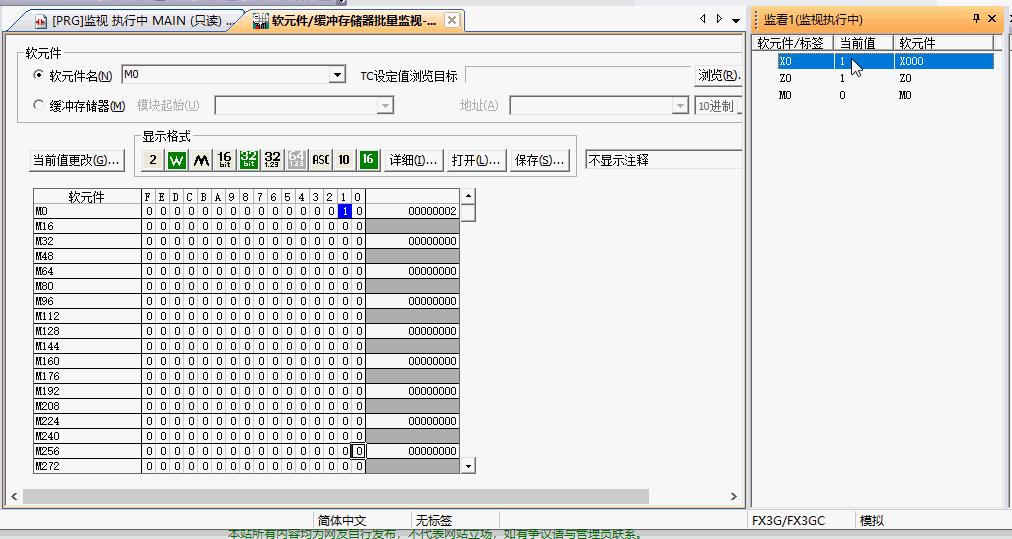

我用3GA測試的 沒有問題，程序見圖片，我看你梯形圖沒寫M0，所以把M0置0了，如果有用 可以把中間M0那個刪掉，程序更加簡單

論壇里的三菱高手很多啊

引用

引用第22樓浪子海風于2022-03-07 17:30發表的  :
一開始是我寫的格式不對，所以以為PLC沒有支持。
根據13樓 SL0301兄弟的方法：DECO D0 M0K8....這個方法在模擬中測得：
當D0=0時，M0=通  其它=斷
當D0=1時，M1=通  其它=斷  （沒有鎖存前面的M0）
當D0=2時，M2=通  其它=斷   （沒有鎖存前面的M0 和M1）
.......

不要先說什么指令，先把你想要實現什么功能先說清除

是要
=1時，就M1 ON其他OFF
=2時，就M2 ON其他OFF
.......
還是
=1時，M1 ON并鎖存
.......

指令是工具，思想，邏輯是關鍵，把問題說清除了，問題也就解決一半了

引用

引用第30樓天空流星于2022-03-08 14:21發表的  :

不要先說什么指令，先把你想要實現什么功能先說清除

是要
=1時，就M1 ON其他OFF
.......

你沒認真或看懂樓主的程序

人家說了效果不理想

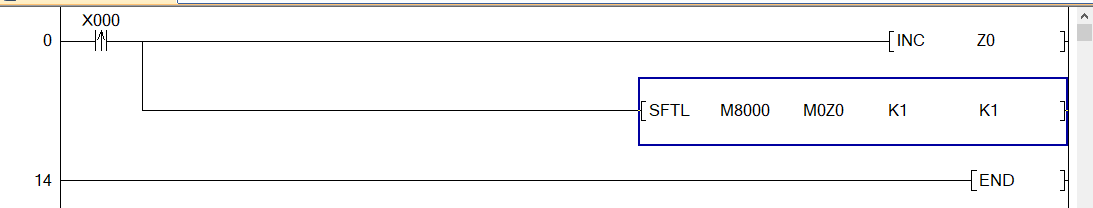

FX3G 的PLC  SET M0 不能用變址，單別的指令可以用，可以變通的
樓主開頭提到的和這個是不是你想 要到

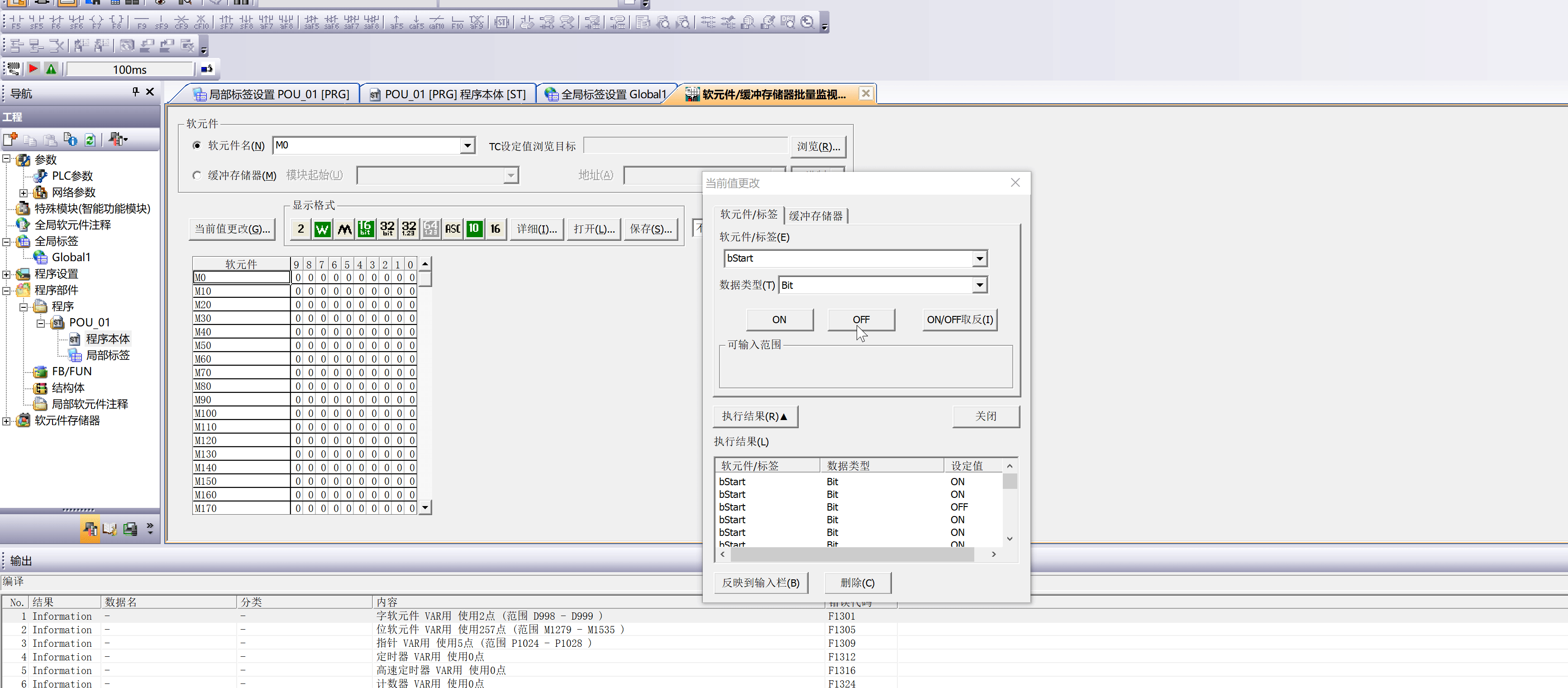

Have a test

學習了

用解碼指令是否可行！
