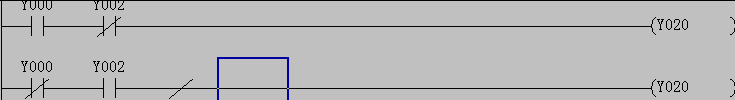

因小弟初學PLC，所以請大哥大姐們幫看一下這個梯形圖是否合理，可不可以這樣驅動同一樣線圈，我是想驅動Y020去控制步進驅動器的正反轉的，驅動器是以通斷來實現正反轉的。我是想同一時刻只有Y000或者Y002有輸出，所以可以驅動，但是不知這樣是否合理。請指導

謝謝，那正轉信號Y000和反轉信號Y002輸出如何只驅動一個線圈使其輸出高低電平？

如果把兩個梯級使用連線連起來，就避免了雙線圈輸出。

同時，如果連接了起來，就成了單按鈕輸出，缺陷在于應該使用上升沿，如LDP指令。

問題在于：單按鈕起停只能表達兩種狀態，即輸出與非輸出，而樓主如果是正反轉的話，那么加上停止的話就需要能表達三種狀態，如果樓主不需要停止的話，那么該回路就可以了，但是這樣的控制在實際的使用中有何意義？難道電機永遠不需要維護？

使用計數器+比較指令就可以實現多種狀態的控制。

以上！

Good Luck！

我一般很少使用取反        覺得沒什么用

學習了!

只要連起來就好了啊

cvlsam講得好詳細，學識中



學習了

看不明白那個取反在這里是起什么作用的

看不明白那個取反在這里是起什么作用的
