工控人家園 三菱工控論壇 新手求三菱FX3U 接線圖和CAD圖或者指點一下做法

湛藍小爾

工控交流 Q703935819

級別: 家園常客

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

樓主發表于: 2018-03-21 17:23

只看樓主 | 小中大

新人，萌新，剛找版主入手一款FX3U，淘寶75艾莫訊下載線
現，缺乏接線圖和CAD實物圖
求大佬指點哪里可以獲得

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

白蘿卜大白菜

To be a better man.

級別: 工控俠客

精華主題: 0
發帖數量: 229 個
工控威望: 2438 點
下載積分: 2761 分
在線時間: 139(小時)
注冊時間: 2018-01-03
最后登錄: 2025-07-03
查看白蘿卜大白菜的主題 / 回貼

1樓發表于: 2018-03-21 17:25

只看該作者 | 小中大

FX 3U的包裝盒里面就有接線圖

有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。

湛藍小爾

工控交流 Q703935819

級別: 家園常客

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

2樓發表于: 2018-03-21 17:31

只看該作者 | 小中大

引用
引用第1樓zhengdean于2018-03-21 17:25發表的 :
FX 3U的包裝盒里面就有接線圖

款還沒付，我先把圖畫起來

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9729 個
工控威望: 8627 點
下載積分: 16862 分
在線時間: 5339(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-04
查看ymmfa的主題 / 回貼

3樓發表于: 2018-03-21 18:24

只看該作者 | 小中大

一，CAD。有MR的-CAD文件，注意MR和MT端子分配一樣的

FX3U-CAD.rar (484 K) 下载次数:311

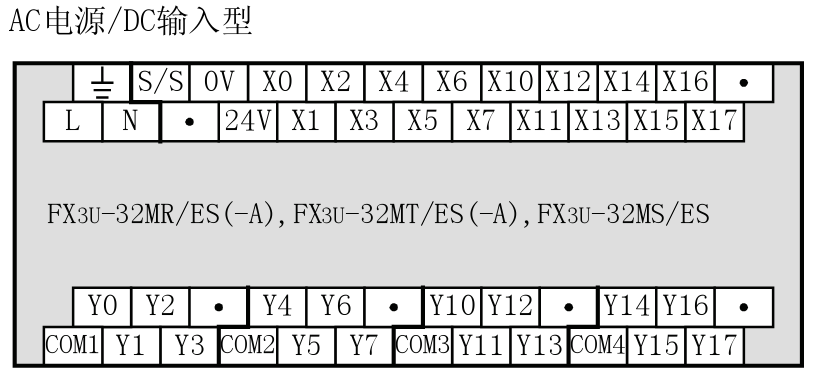

二，端子排列圖：

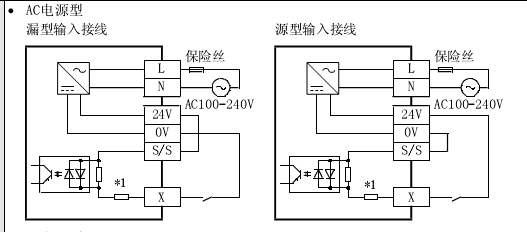

三，輸入接線方法（漏型和源型）：

四，輸出接線方法（晶體管漏型）：
