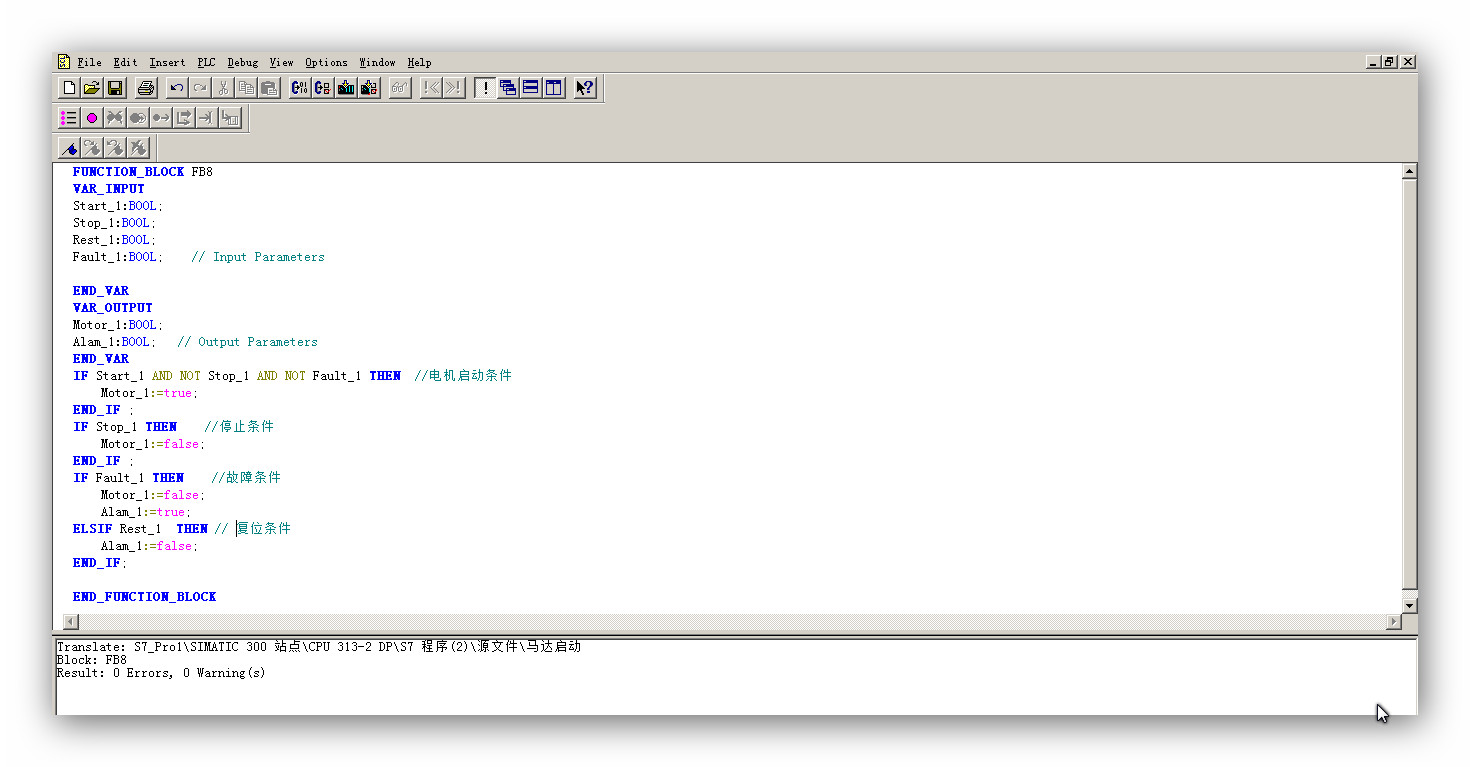

西門子300 PLC軟件編寫SCL電機啟動運行小程序
組態、建FB省略：

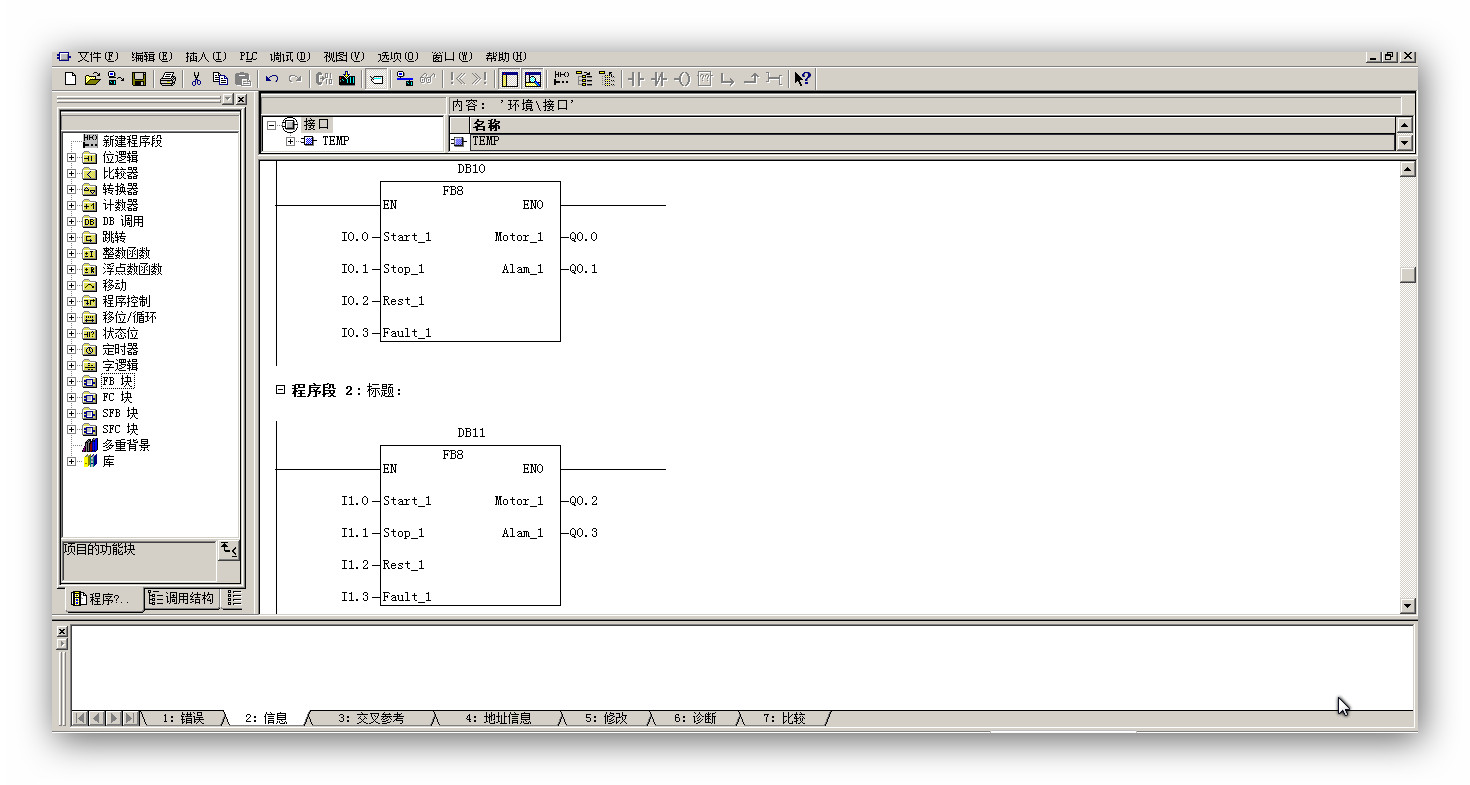

在主程序中OB1調用FB功能塊。賦值實際PLC IO地址

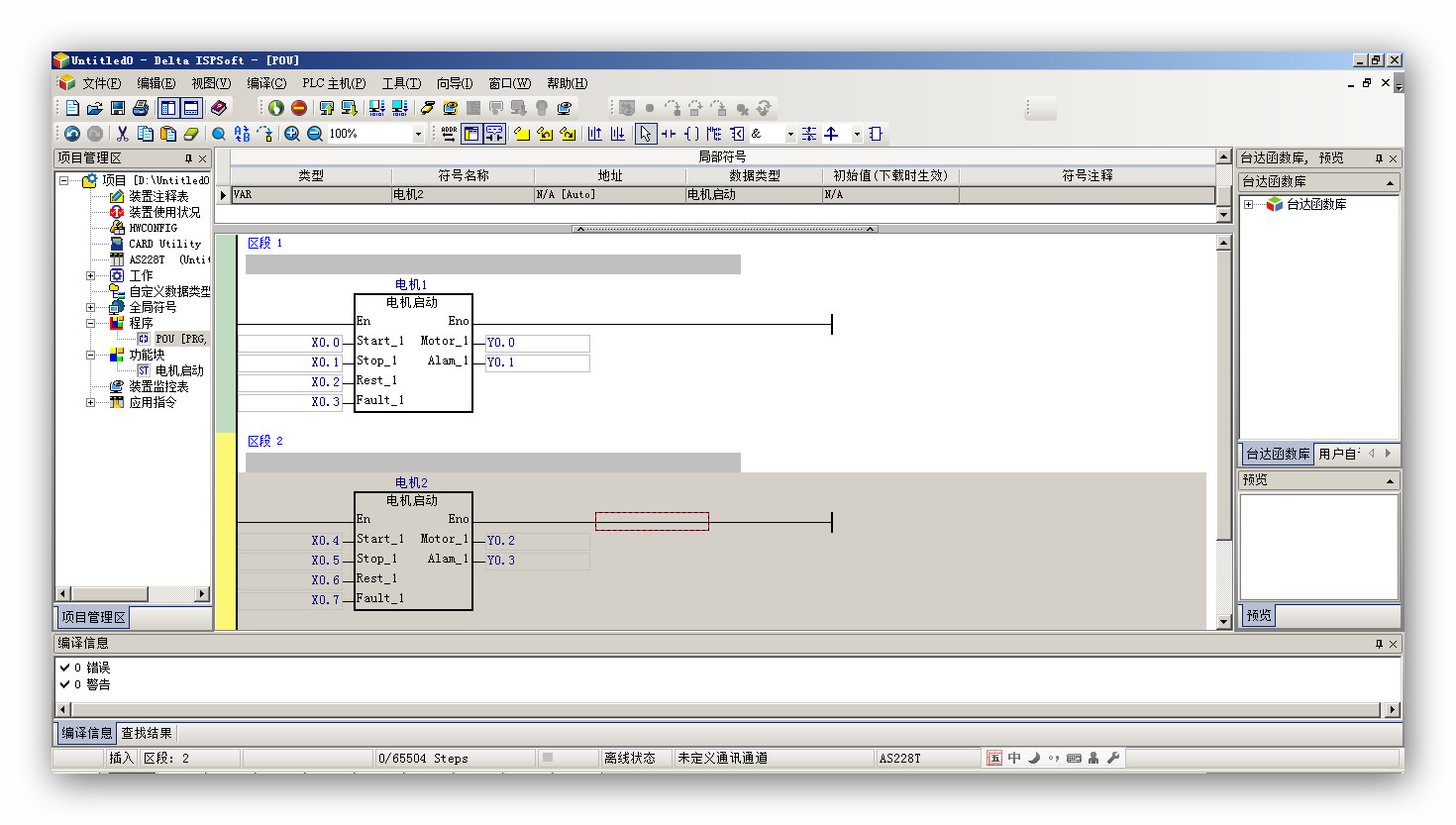

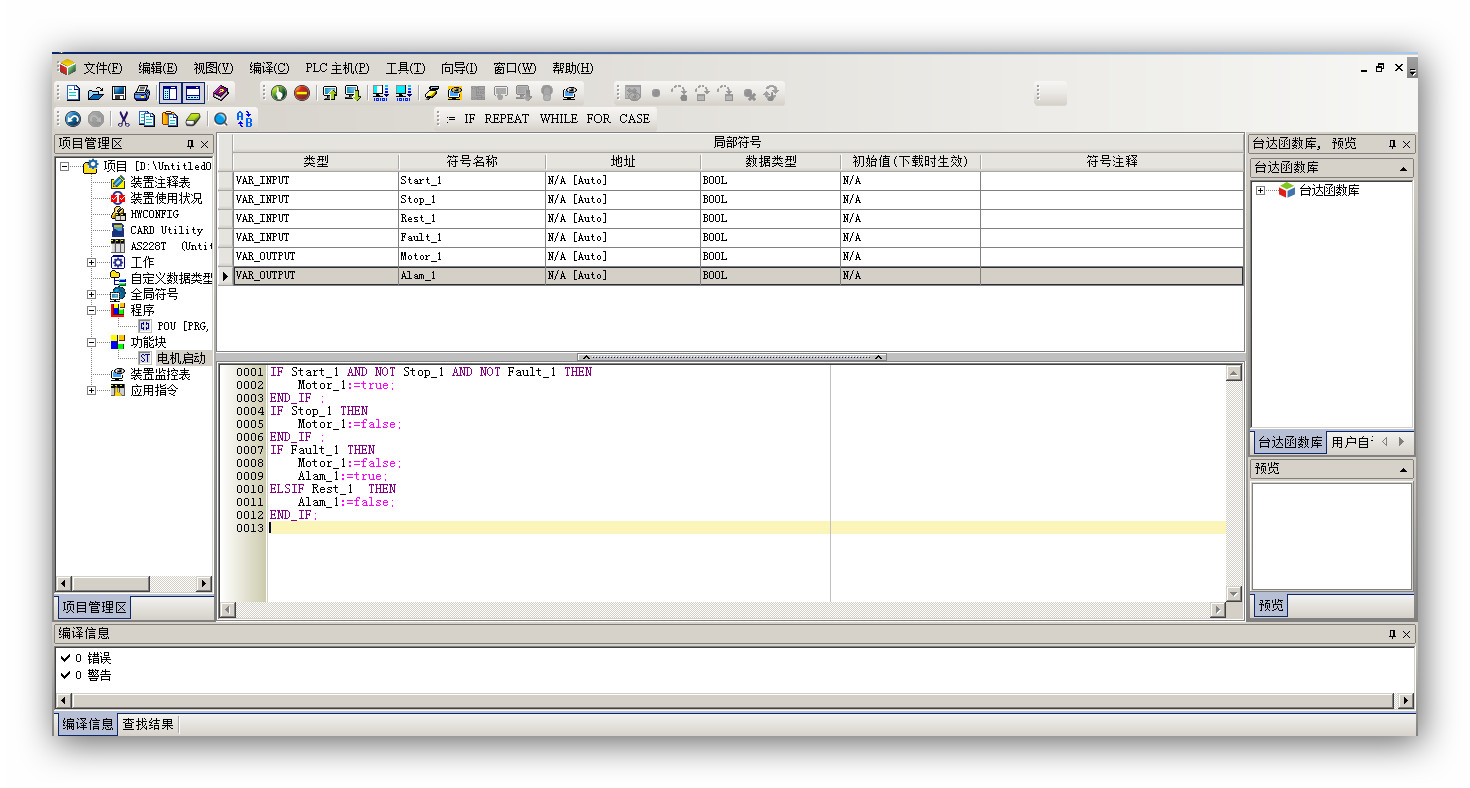

把西門子SCL寫的電機運行小程序移植到臺達PLC A系列上，目前A系統是最新款PLC 功能強大、本機主機才1500左右，性價比好、本機帶6軸伺服控制、CANOPEN總線運用好。
臺達PLC 新建項目、建FB功能塊省略

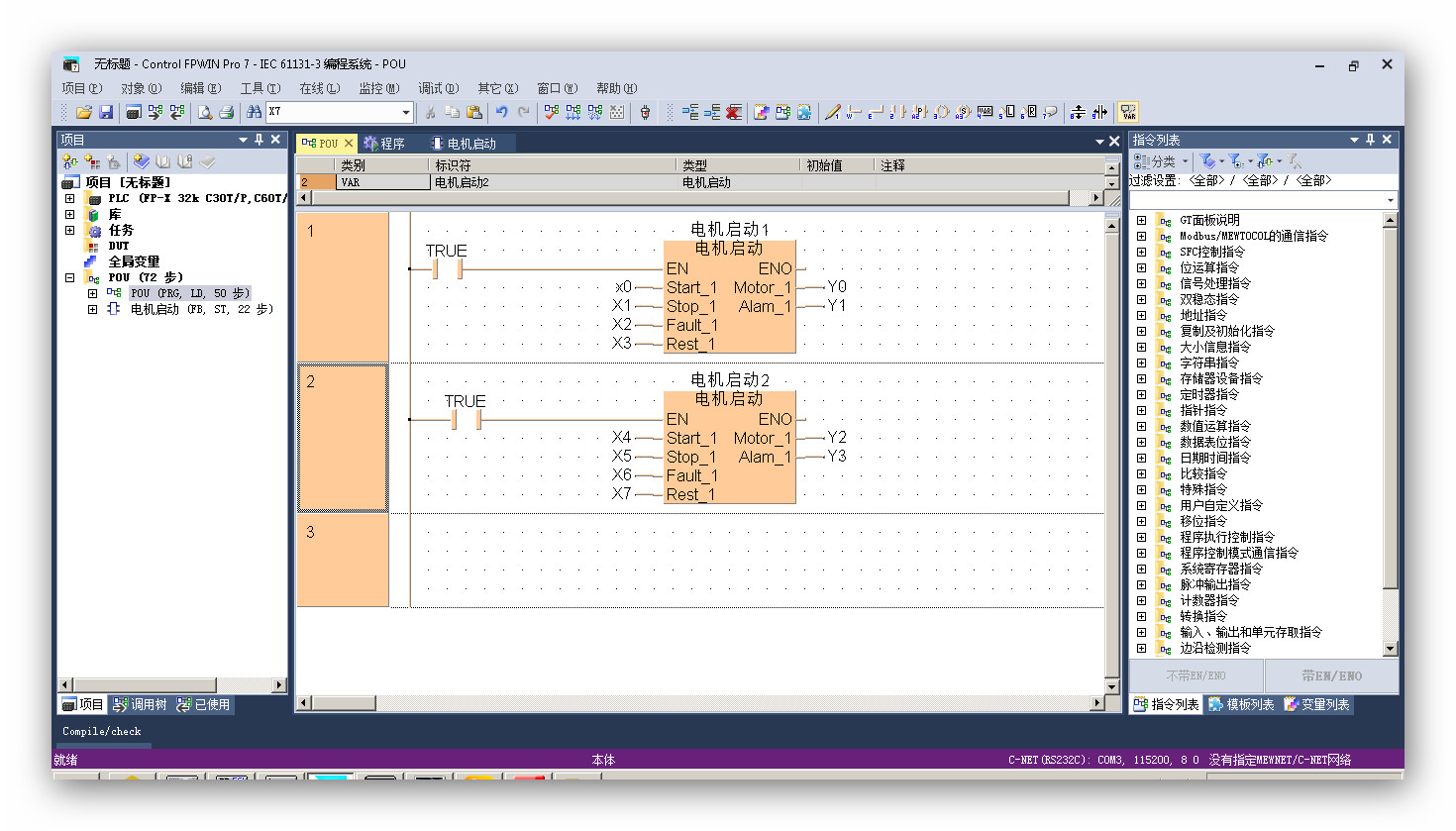

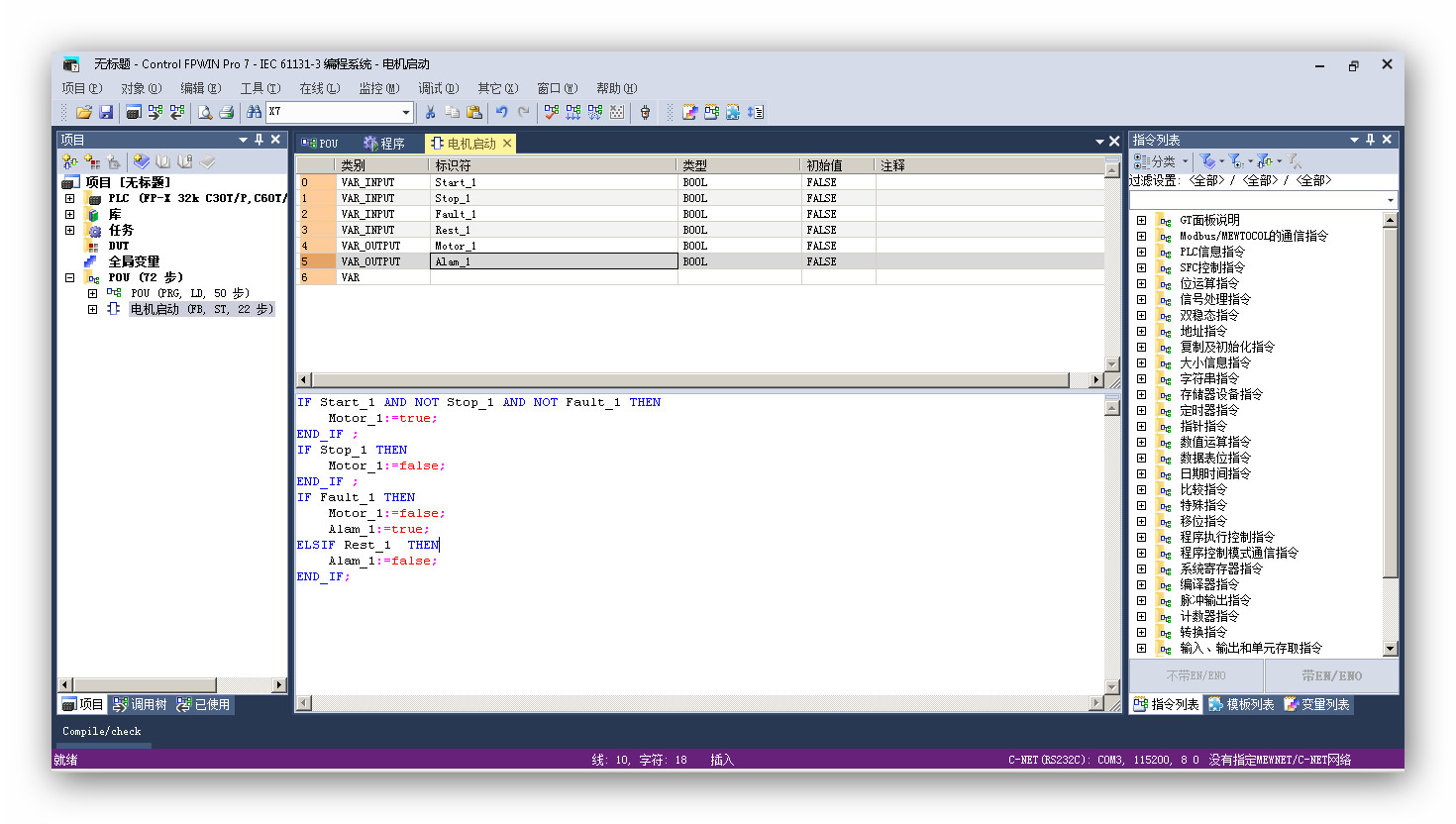

電機運行小程序移植到松下PLC上也是很簡單



給松下PLC 電機啟動程序賦值 IO對應值

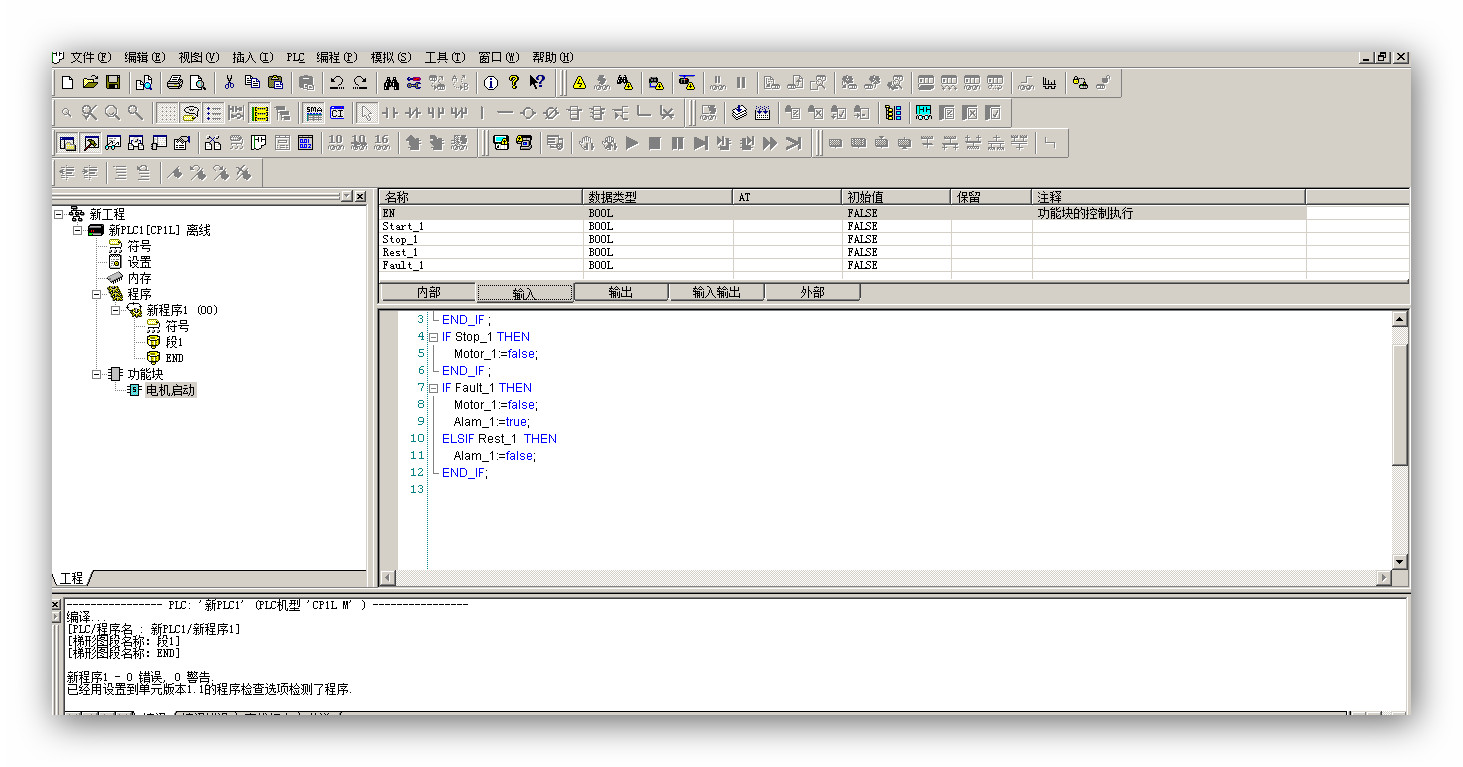

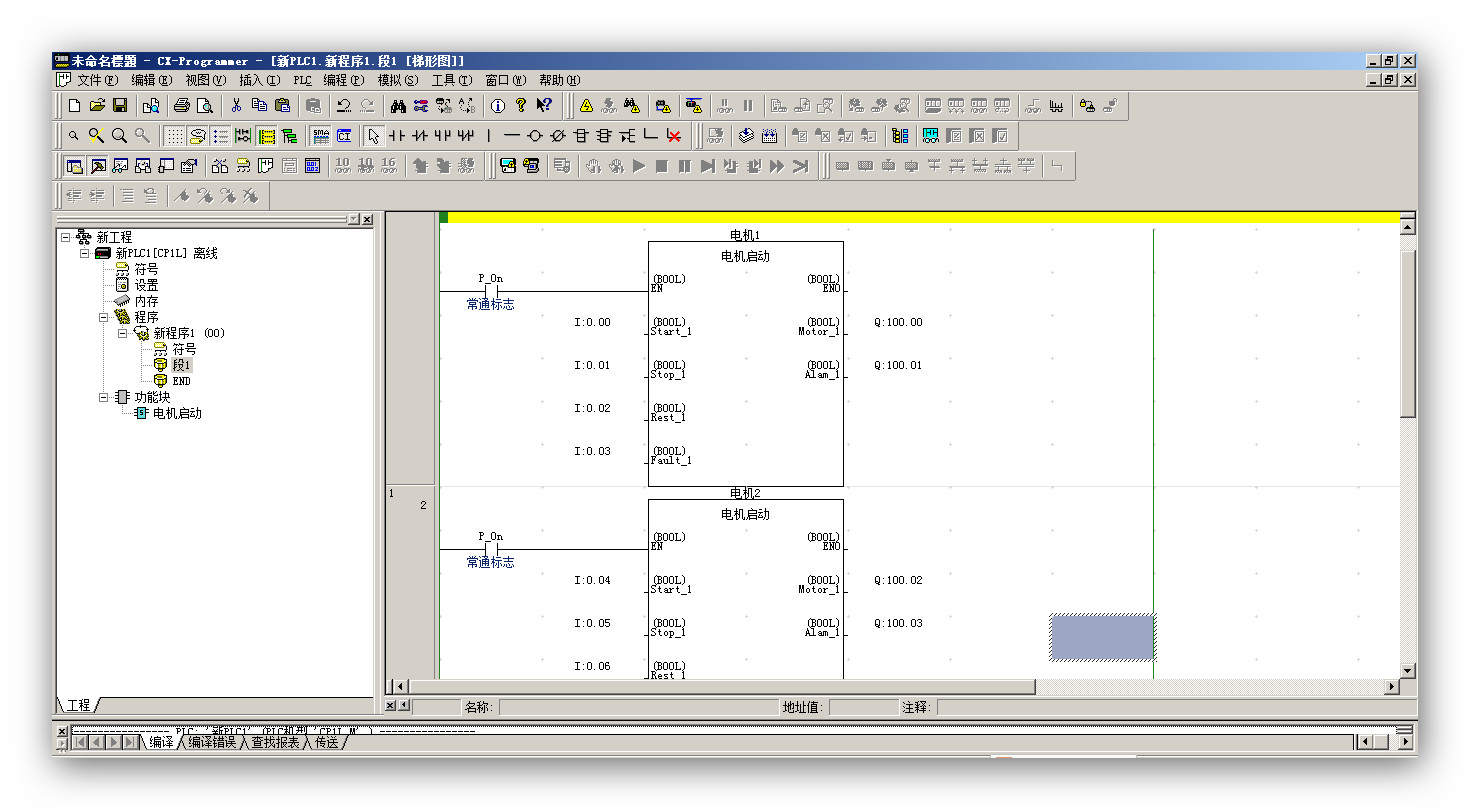

歐姆龍PLC程序移植   建功塊、調用功能賦值

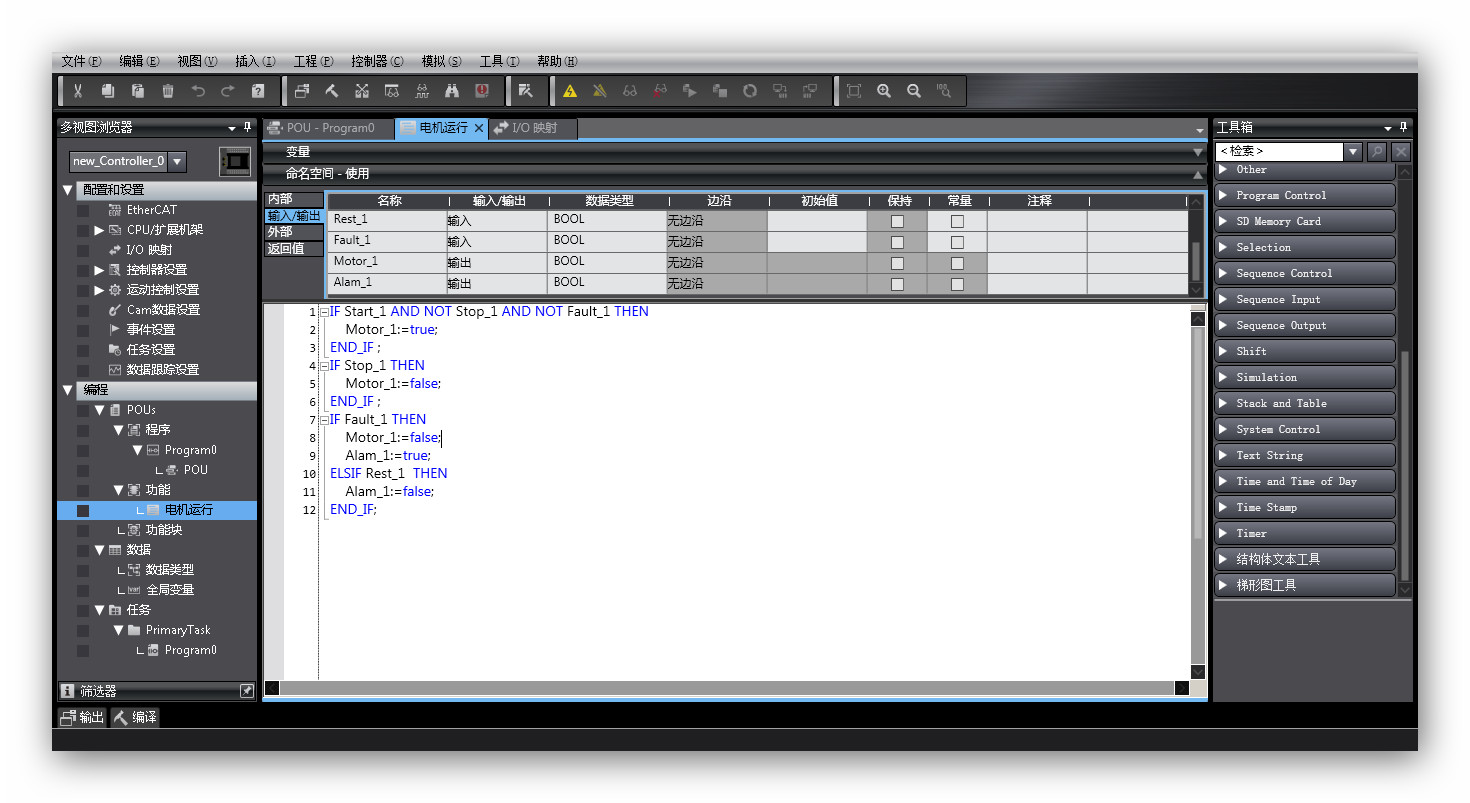

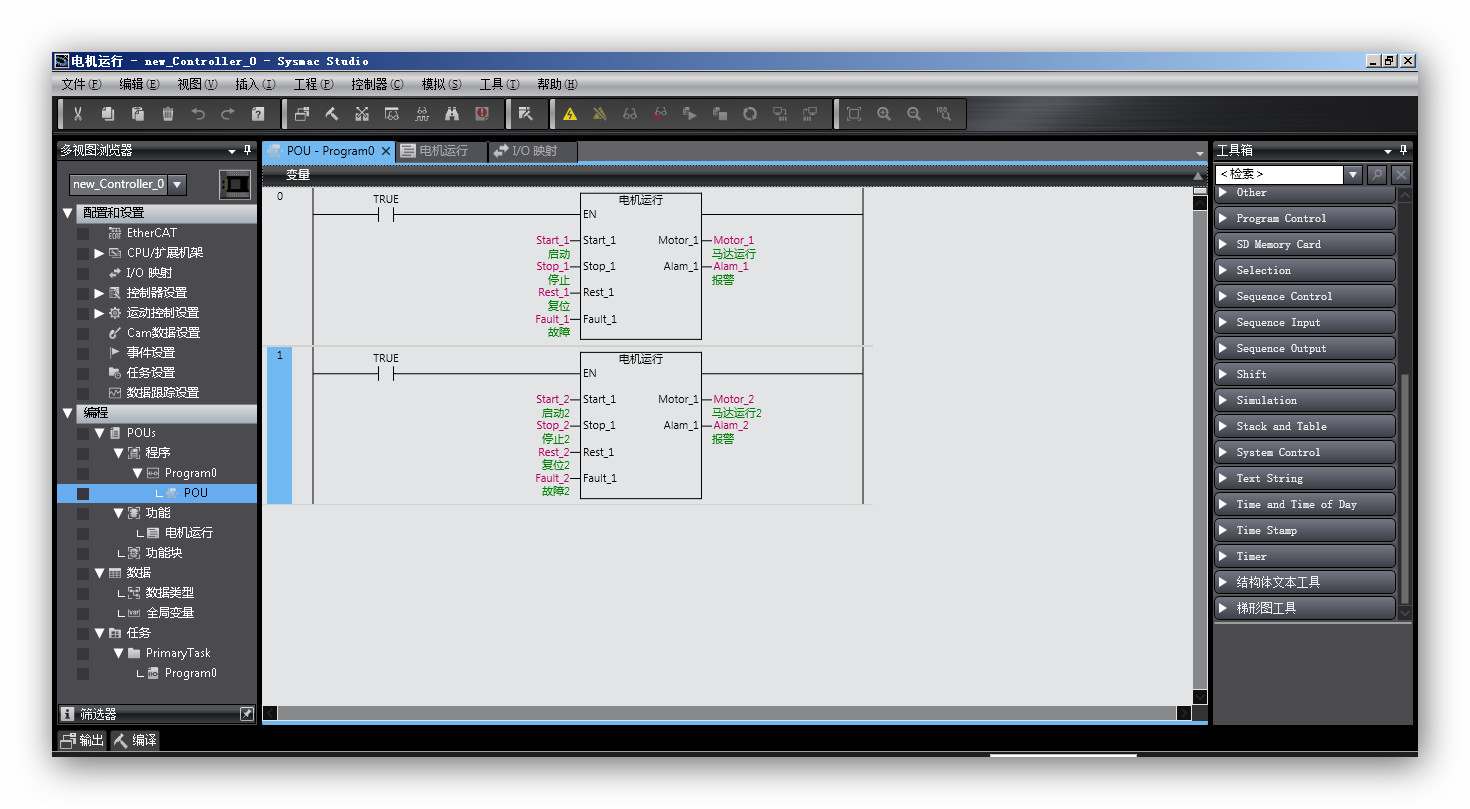

最新歐姆龍推出EtherCAT 總線PLC NX1P系列程序移植如下

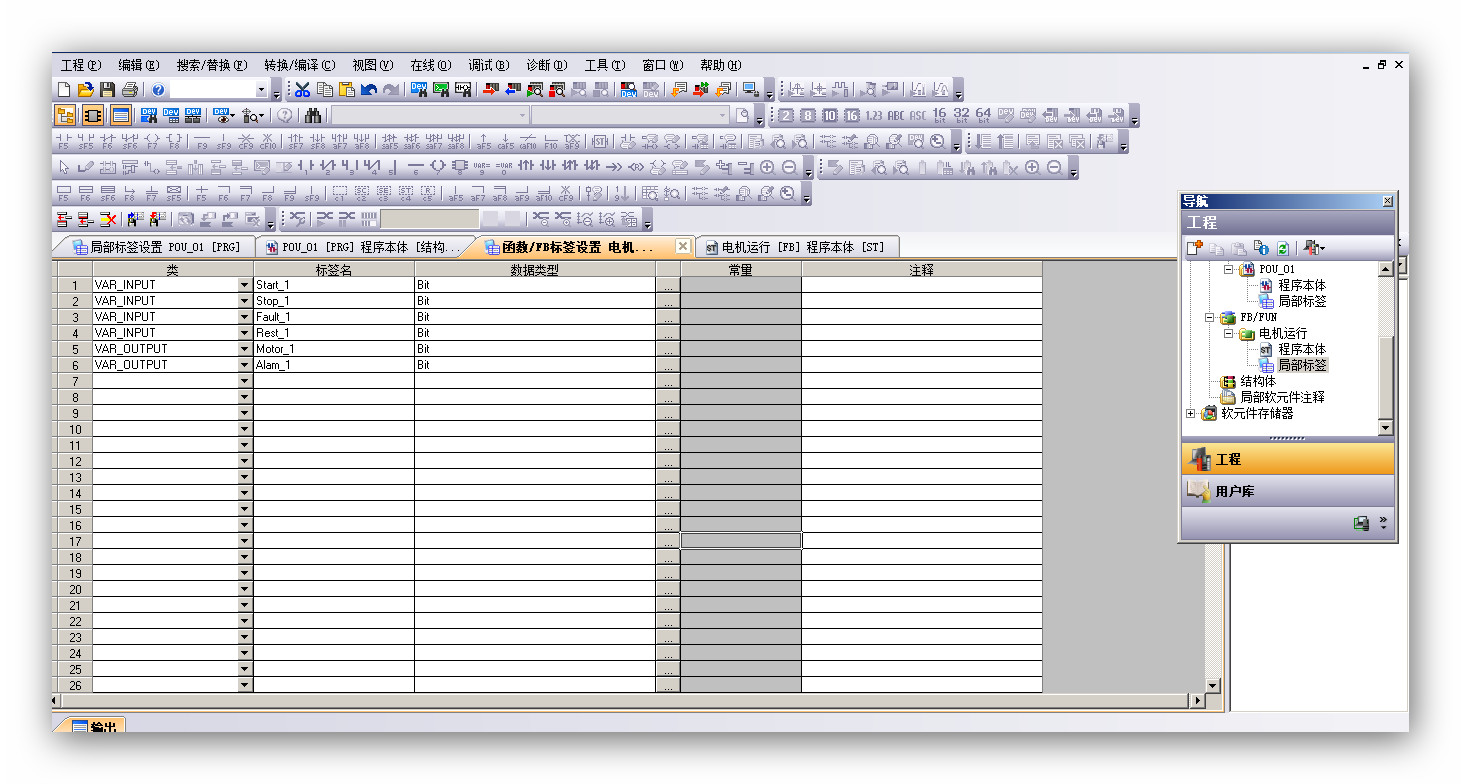

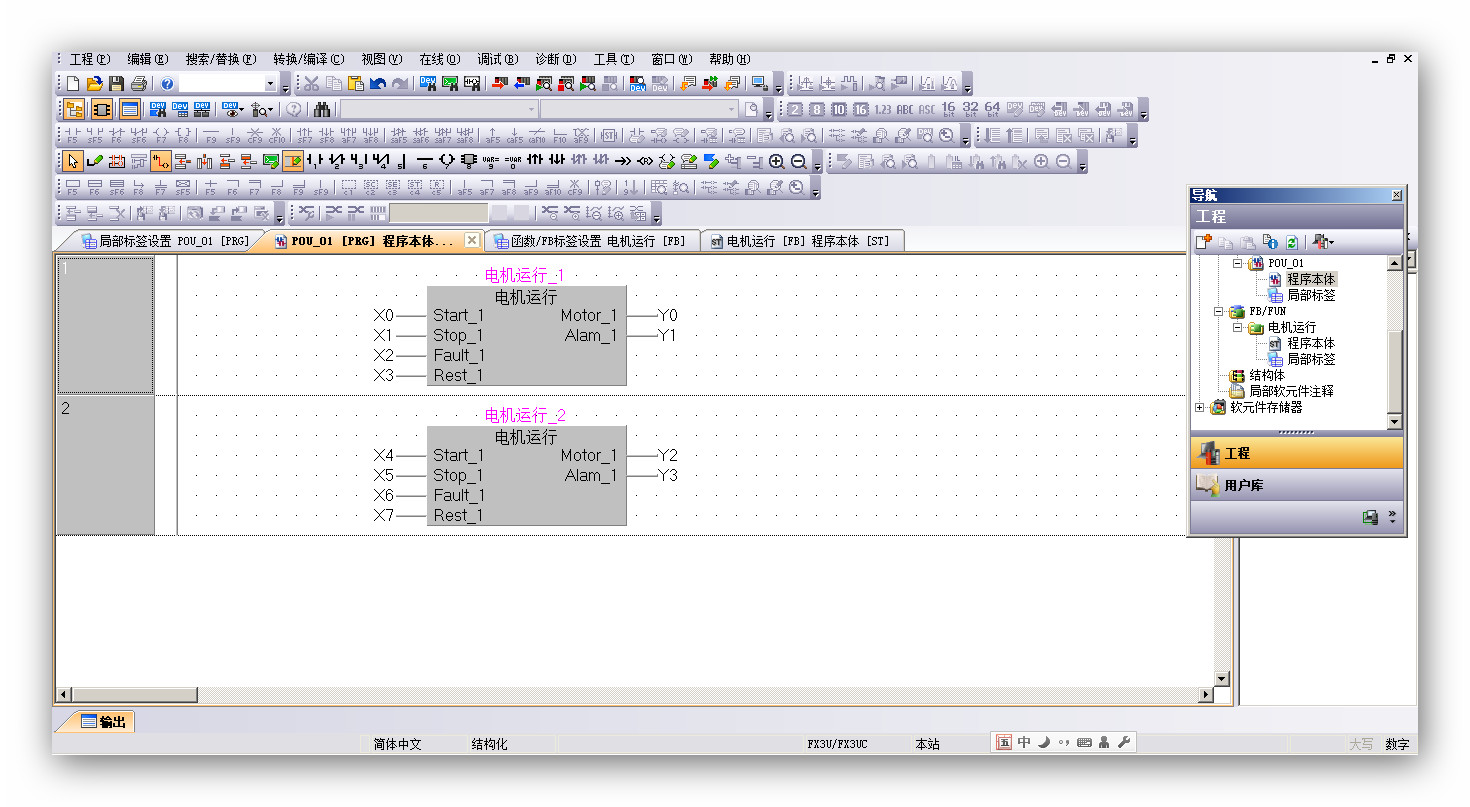

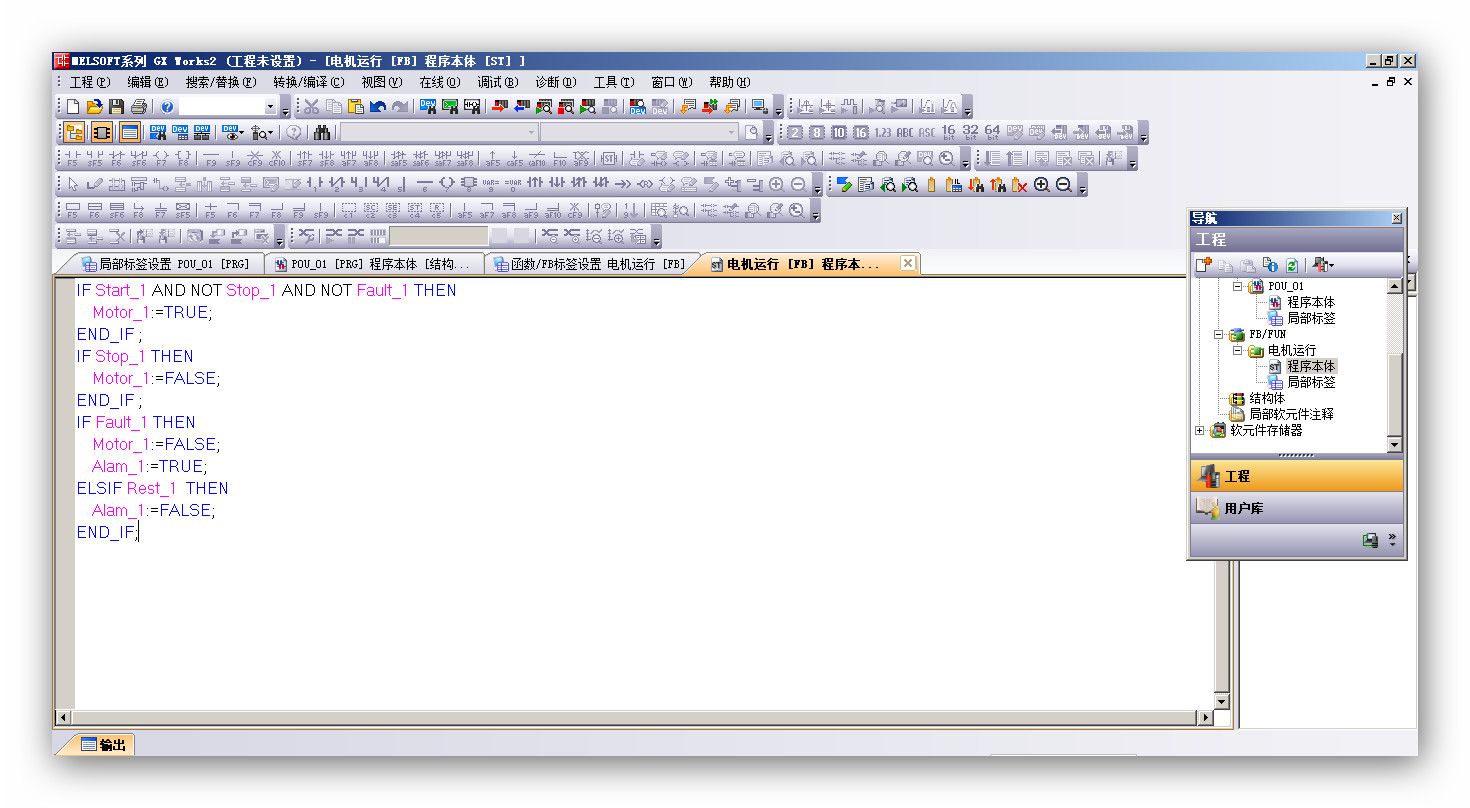

最后大家都熟知的三菱的程序移植， 也是復制粘貼。新建程序  建 FB塊






附： SCL小程序
VAR_INPUT
Start_1:BOOL;
Stop_1:BOOL;
Rest_1:BOOL;
Fault_1:BOOL;    // Input Parameters

END_VAR
VAR_OUTPUT
Motor_1:BOOL;
Alam_1:BOOL;   // Output Parameters
END_VAR
IF Start_1 AND NOT Stop_1 AND NOT Fault_1 THEN  //電機啟動條件
    Motor_1:=true;
END_IF ;
IF Stop_1 THEN    //停止條件
    Motor_1:=false;
END_IF ;
IF Fault_1 THEN    //故障條件
    Motor_1:=false;
    Alam_1:=true;
ELSIF Rest_1  THEN // 復位條件
    Alam_1:=false;
END_IF;
將高級語言進行到底！
https://mp.weixin.qq.com/s?__biz=MzIzMjQ3MjM0Ng==&mid=2247483956&idx=1&sn=d675c7b56e6100fda07ad60f6663ec90&chksm=e8952841dfe2a1576bcc82ffb26cb29311b2d27dc343378e6eb6208d0f742d97bce9d90d1934&token=1111682101&lang=zh_CN#rd

謝謝樓主分享   剛開始接觸西門子 以后會用得到

SCL語言跟C類似，建議優化為這樣更完美（啟動條件有改進）：


IF Start_1 AND NOT Stop_1 AND NOT Fault_1 AND NOT Alam_1 THEN (* 啟動條件 *)
    Motor_1:=true;
END_IF ;
IF Stop_1 THEN (* 停止條件 *)
    Motor_1:=false;
END_IF ;
IF Fault_1 THEN (* 故障條件 *)
    Motor_1:=false;
    Alam_1:=true;
ELSIF Rest_1  THEN (* 復位條件 *)
    Alam_1:=false;
END_IF;

好的，謝謝。

引用

引用第2樓愚公移山于2018-11-25 08:43發表的  :
SCL語言跟C類似，建議優化為這樣更完美（啟動條件有改進）：


IF Start_1 AND NOT Stop_1 AND NOT Fault_1 AND NOT Alam_1 THEN (* 啟動條件 *)
    Motor_1:=true;
.......

很不錯的嘗試。
前提是不要涉及到指針操作。

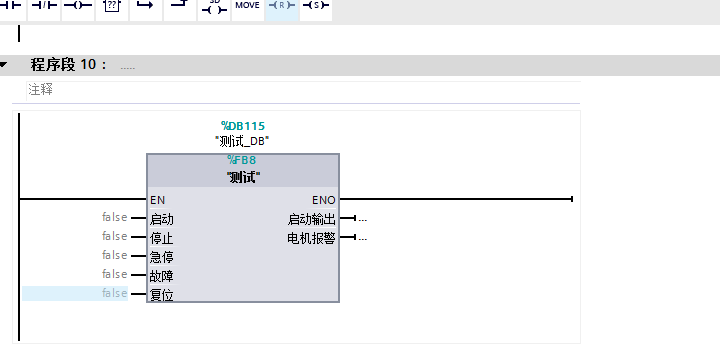

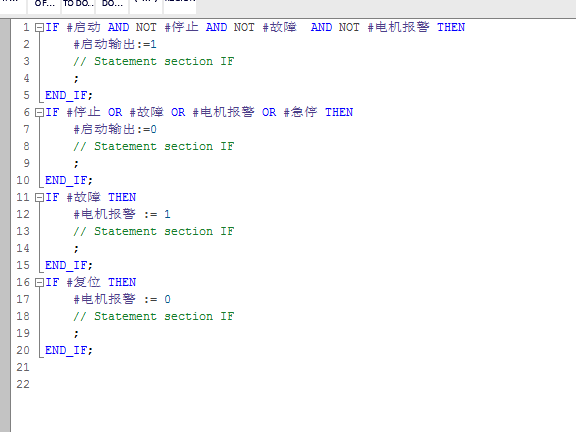

  增加了急停，中文的，照著樓主的改的，剛學習SCL，不對的地方輕噴。

引用

引用第5樓bztongyong于2018-11-27 15:06發表的  :
[attachment=227774] [attachment=227775]  增加了急停，中文的，照著樓主的改的，剛學習SCL，不對的地方輕噴。

是不是SCL要比梯形圖好用啊

看來SCL確實一發展的趨勢，不僅移植方便，而且計算時直接寫上公式就ok，不需要折騰中間變量，可讀性比梯形圖還好。當然常規的控制邏輯還是用梯形圖或者功能圖塊方便。

看來要學習cscl

感謝分享
