我要添加兩個模塊，后面的地址是什么，或者我看那個手冊可以知道

沒有固定地址，自己在plc里建標簽使用

就是模擬量后面的嗎？

不分 DI 還是DQ，

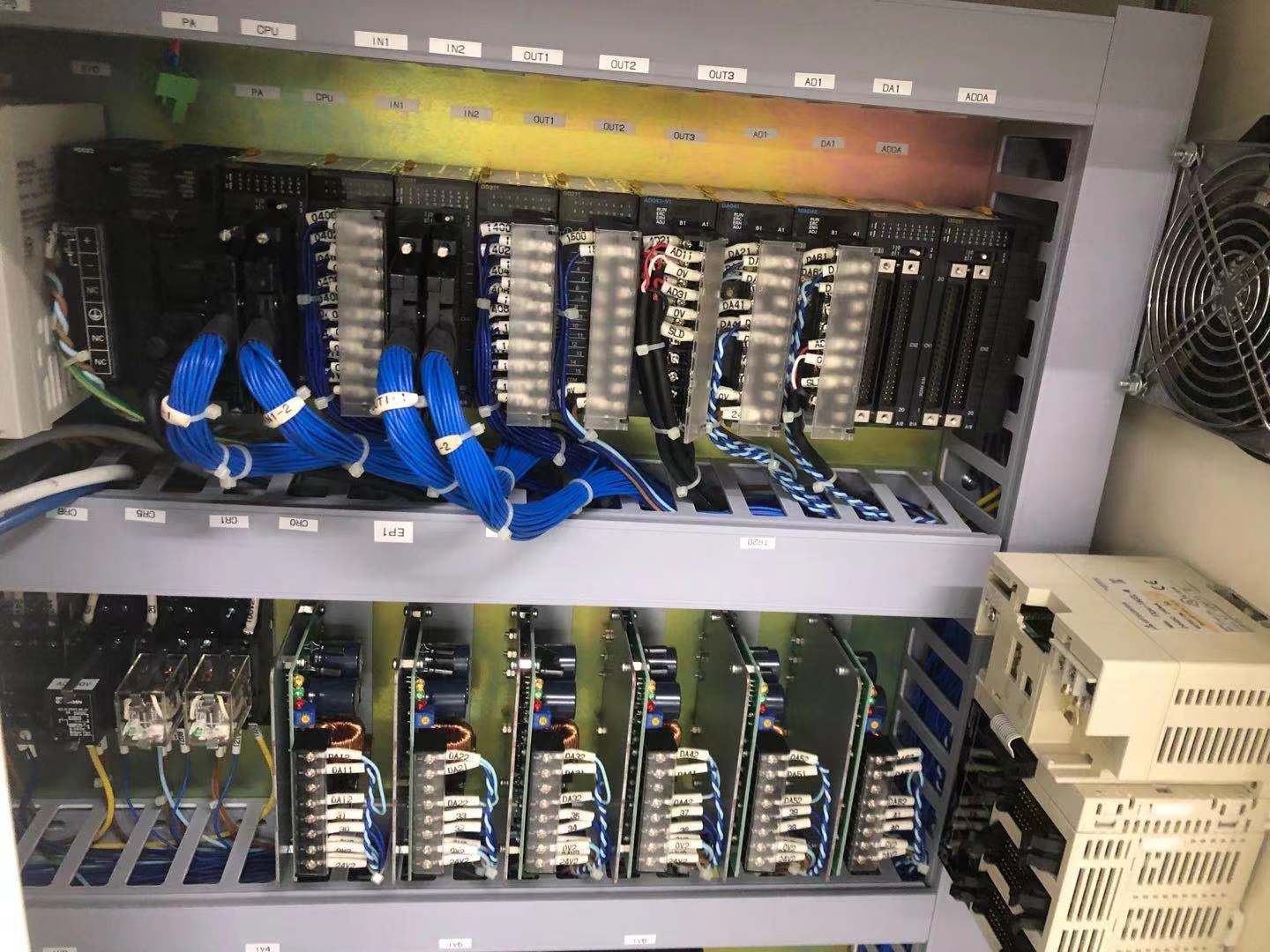

看不太清，CPU過來是第一個輸入模塊吧，看樣子是一個64bit輸入
占用4個字
模塊1：0 1 2 3
模塊2 OD/OC輸出？，看樣子是占用16個bit 就是4.0~4.15

后面依次排起走就成。，

從0~開始，過了X.15 X+1  歐姆龍這個一個通道都是16位的。

模擬量那些不用管，默認CIO不會沖突。

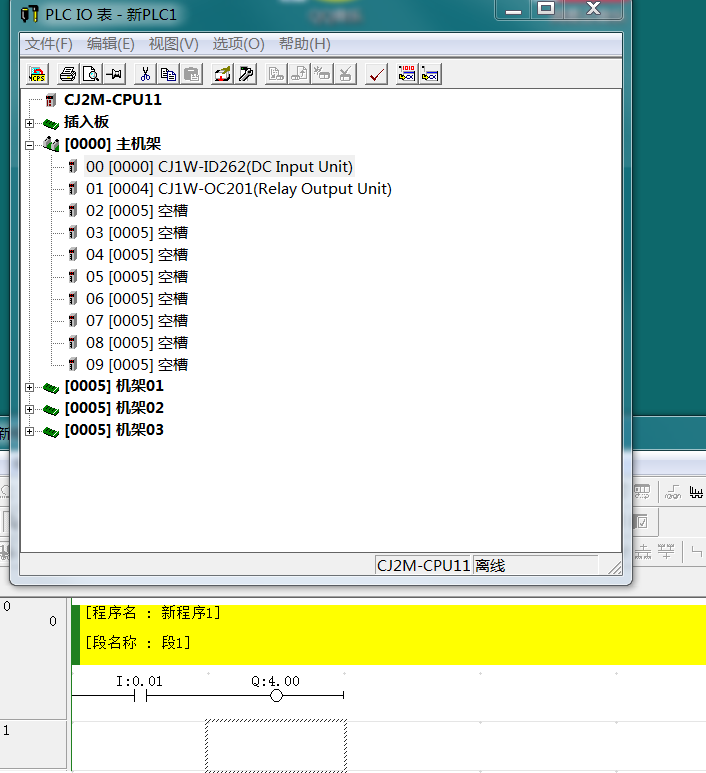

最好上載一個IO表就知道了。


~~~~~~~~~~~~~~~~~~~~~~~~~

PS：1、不知道添加普通I/O模塊，IO表需要組態不。
        2、歐姆龍對模塊數量有限制的（總數不能超10個，編程軟件可以看到），如果超過數量，可以添加IN/OUT 增加機架來添加模塊。

例子：

模塊1是 0~3 共計4通道*16bit 數字輸入 (0.00~0.15 ,1.00~1.15,2.0~2.15,3.0~3.15)

模塊2是第4通道16位輸出。(4.0~4.15)

編程 輸入模塊前面會顯示I，輸出模塊會顯示Q

引用

引用第3樓bnnyygy于2021-08-09 22:23發表的  :
例子：

模塊1是 0~3 共計4通道*16bit 數字輸入 (0.00~0.15 ,1.00~1.15,2.0~2.15,3.0~3.15)

模塊2是第4通道16位輸出。(4.0~4.15)
.......

謝謝，搞明白了，方框里的就是地址
