wzy4828
風流雖能驚天下，唯有悶騷動世人
級別: 家園常客
精華主題: 0
發帖數量: 62 個
工控威望: 539 點
下載積分: 2480 分
在線時間: 55(小時)
注冊時間: 2024-01-16
最后登錄: 2025-06-29
查看wzy4828的 主題 / 回貼
樓主  發表于: 2024-12-10 15:50

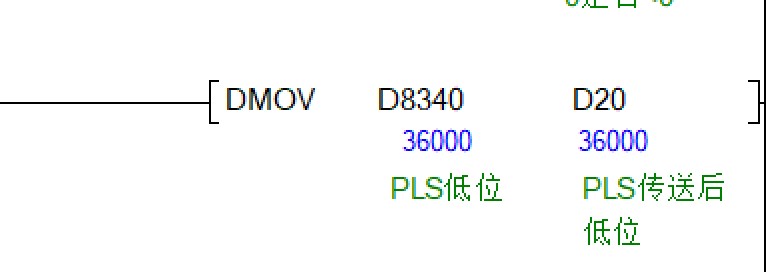

圖片：
圖片：
用RS指令將PLS數據傳送到數碼管顯示，當數據超過32767就不能正確顯示，但是查看寄存器（寄存器的值是正確的，后面的數據卻不對<數碼管顯示的居然是這個后面的數據>），寄存器最高位置1表示是負數（怎么解決這個矛盾？）如果手動設置一個超過32767的數字就能正確顯示，求教怎么解決？我另外設置兩個都超過±32767的值再傳送都能正確顯示，就是從PLS傳送過來的數據不能正確顯示超過±32767的值
在監控梯形圖下面PLS顯示的數據也是正確的，就是傳送到數碼管就不行！數碼管只能用8位模式，modbus協議
[ 此帖被wzy4828在2024-12-10 16:15重新編輯 ]
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4784 個
工控威望: 8199 點
下載積分: 17781 分
在線時間: 3338(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-01
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2024-12-10 15:54
你顯示的時候，切換到32位顯示就行，16位顯示肯定不對啦
樓主留言：
在軟元件監控里切換成32位，寄存器后面的值顯示是36000，但是數碼管還是29536
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464
星球崛起
級別: 論壇先鋒
精華主題: 0
發帖數量: 115 個
工控威望: 1786 點
下載積分: 1136 分
在線時間: 190(小時)
注冊時間: 2020-05-26
最后登錄: 2025-07-02
查看星球崛起的 主題 / 回貼
2樓  發表于: 2024-12-10 21:32
可以看看數碼管通訊協議，是不是無符號16位的
努力學習
零度浪子001
級別: 正式會員
精華主題: 0
發帖數量: 38 個
工控威望: 97 點
下載積分: 895 分
在線時間: 16(小時)
注冊時間: 2024-03-08
最后登錄: 2025-07-02
查看零度浪子001的 主題 / 回貼
3樓  發表于: 2024-12-11 11:13
用modbus發送D19,D20研究下，是16位發送，還是8位發送，三菱FX3u可以設置8位模式。那你發過去的D19,D20是什么樣的，要和數碼管通訊協議對比下
樓主留言：
是8位的，已經設置8位模式了，如果寫入一個任意數傳送就沒問題，直接從PLS讀取超過32767就會出錯
wzy4828
風流雖能驚天下，唯有悶騷動世人
級別: 家園常客
精華主題: 0
發帖數量: 62 個
工控威望: 539 點
下載積分: 2480 分
在線時間: 55(小時)
注冊時間: 2024-01-16
最后登錄: 2025-06-29
查看wzy4828的 主題 / 回貼
4樓  發表于: 2024-12-15 19:35
找到原因了，負數寄存器用的是二進制補碼，要想讓數碼管正確顯示，需要逆向補碼，先減一再取反，這樣得到的二進制碼就能在數碼管正確顯示了。（貌似這種方法最大只能滿足-65535）
wzy4828
風流雖能驚天下，唯有悶騷動世人
級別: 家園常客
精華主題: 0
發帖數量: 62 個
工控威望: 539 點
下載積分: 2480 分
在線時間: 55(小時)
注冊時間: 2024-01-16
最后登錄: 2025-06-29
查看wzy4828的 主題 / 回貼
5樓  發表于: 2024-12-15 20:40
已經試過了超過-65535直接32位逆向補碼就可以正確傳送數據了。
