單片機總線型TFT彩色液晶顯示器
摘要：武漢谷鑫科技有限公司專業致力于單片機單片機總線型TFT彩色液晶顯示器
關鍵詞：總線型液晶，總線型液晶顯示器，總線型TFT液晶，總線型TFT液晶顯示器，單片機總線型TFT彩色液晶顯示器

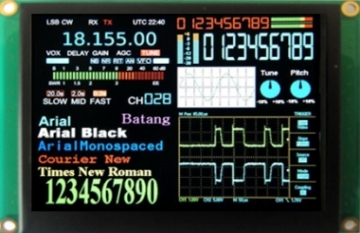

只要你會單片機，你就可以輕松點亮TFT液晶顯示屏，本公司根據您的需要，可提供給您兩個方案：

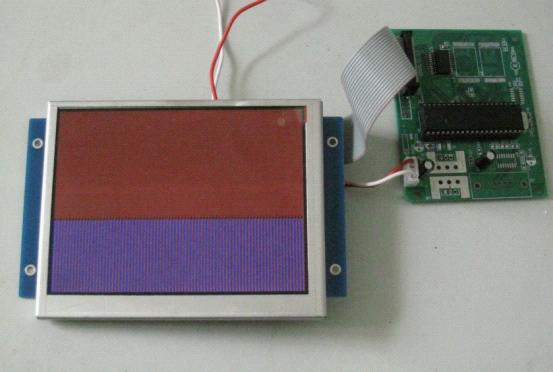

1.單片機并性行總線驅動TFT液晶顯示屏
其核心電路均采用大規模可編程邏輯器件設計，全硬件實現，性能穩定可靠，產品一致性好。采用簡單的并行總線方式與51單片機、AVR、DSP、PIC、ARM等CPU直接連接，信號包括數據D[7：0]、地址A[1：0]、片選/CS、寫/WR、讀/RD。技術工程師開發時只需要對該顯示器的點進行讀寫數據,便可出現彩色的文字或者圖形，客戶可根據自己的需要設計液晶顯示終端的界面，美觀大方。
2.單片機串口驅動TFT液晶顯示屏
可選RS232和485接口，用戶接線僅僅需要VCC、GND、RXD 三根線，通訊波特率從1200—115200可調，開發人員只需要熟悉產品的通訊協議，進行二次開發即可，不需要編寫底層的驅動程序，而且相關的操作代碼直接在上位機軟件上復制就行。1G的內存空間，圖片存儲量不受限制。
用戶軟件開發步驟：
1) 將串口智能型顯示器通過串口與電腦連接。把需要用到的圖片進行歸納，并在電腦上使用畫圖、PHOTOSHOP 等軟件完成各種圖片的編輯，再利用隨機附帶的在線調試／圖片下載軟件，將編輯好的圖片逐個下載到串口智能型顯示器中。
2) 將串口智能型顯示器脫離電腦，通過串口與用戶CPU 的串口連接。通過對用戶CPU 的編程，向串口智能型顯示器發送命令，實現各種顯示操作.
武漢谷鑫科技有限公司技術專線：027-87680042 138-71489945
網站：
www.mcutech.cn 郵箱：
